第 4 章 操作篇
4-12.
零件编辑
4

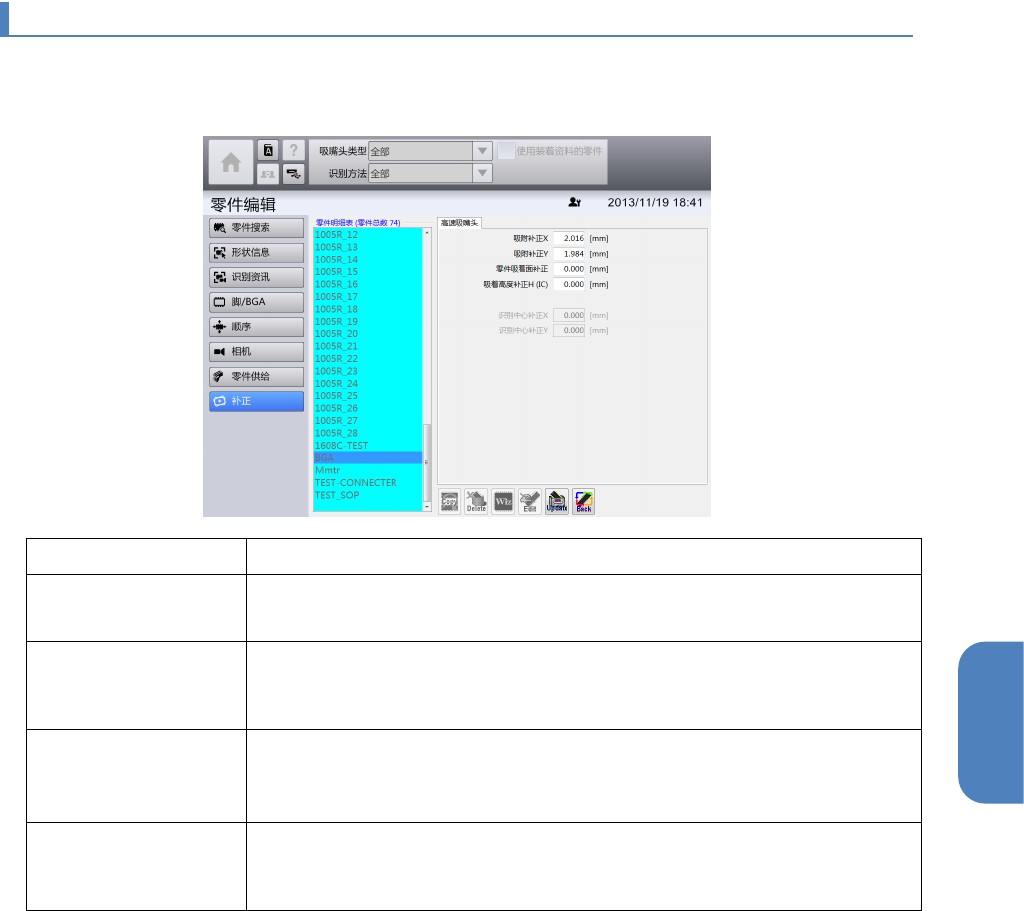

4-12-10. 零件的偏移量信息画面
可显示和编辑本机零件资料库中记录的零件数据之吸附中心偏移量/识别中心偏移量信息。
吸附中心偏移量信息中集合了吸嘴从零件带式供料器吸附零件时所需的数据。
项目名称
说明
吸嘴头类型 可使用多个类型的吸嘴头时，选择要设定零件信息的对象吸嘴头类型。
灰色文字显示的吸嘴头无法选择。
补正 X［mm］ ／补正
Y［mm］
要吸附的位置不是零件中心时，输入 XY 方向上的偏移量，表示从零件中
心到吸附位置的位移。右方向和上方向用“+”号表示，左方向和下方向用
“-”表示。
高度
（智能带式供料器）
※
输入智能带式供料器吸附位置高度方向的偏移量。上方向用“+”号表示，
下方向用“-”表示。
角度 (deg)
要吸附的位置不是零件中心时，输入旋转轴方向上的偏移量，表示从零件
中心到吸附位置的位移。俯视零件，顺时针旋转方向用“+”号表示，逆时
针旋转方向用“-”表示。
227
第 4 章 操作篇
4-13.
零件生成向导
4-13. 零件生成向导
可利用向导的形式，方便地新建或编辑本机零件资料库中记录的零件数据。
在主菜单中触摸［零件编辑］。在零件编辑画面中触摸各种设定的按钮，将显示用于详细设定的子菜
单。

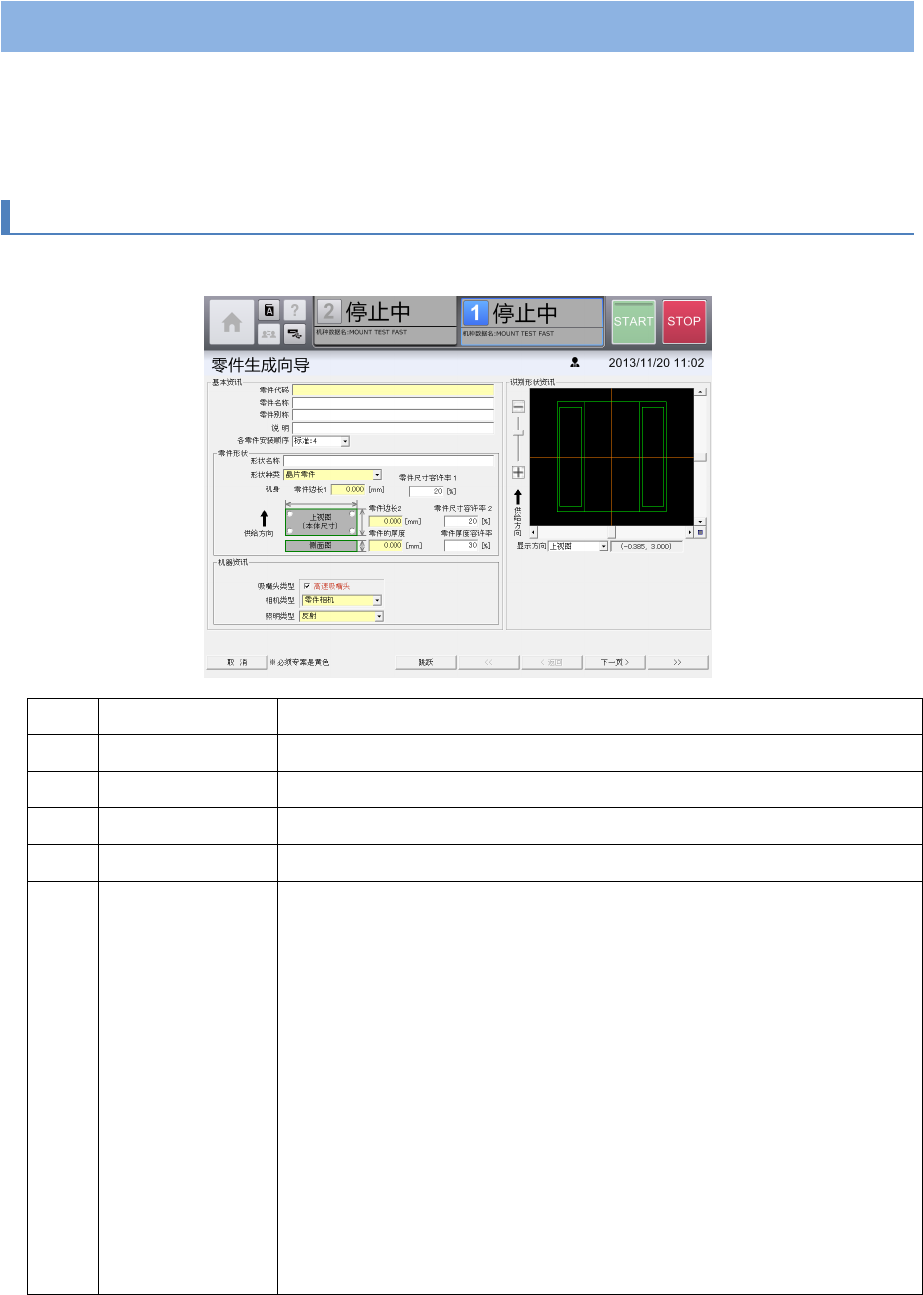

4-13-1. 基本信息画面
画面上显示为黄色的单元格为必填项目。
记号
名称
说明
(a) 零件代码 输入识别零件所需的零件代码。
(b) 零件名称 输入零件的一般名称。
(c) 零件别称 输入零件的第二名称。
(d) 说 明 输入注释。
(e) 零件形状 输入与零件形状相关的信息。
•
形状名称：输入形状的一般名称。
•
形状种类：从零件的形状类型［晶片零件］，［脚零件］，
［BGA 零件］，［异形零件］中选择。
•
零件边长 1／零件边长 2：在 0.001mm～25mm 的范围内输入方形
零件的尺寸。 选择［脚零件］时，输入不含引脚部分的零件尺
寸。
•
零件的厚度 (mm)：在 0.001mm～8mm 的范围内输入零件的厚
度。
•
／：在 1%～99% 的范围内输入识别零件尺寸时的容许率。
•
零件厚度容许率 (%)：在 1%～99% 的范围内输入吸附检查识别
时零件厚度的容许率。
228
第 4 章 操作篇
4-13.
零件生成向导
4
记号
名称
说明
(f) 机器资讯 显示与机器相关的信息，选择所需类型。
•
机器类型：显示使用零件的机器类型。
•
吸嘴头类型：选择所用机器的吸嘴头类型。
•
相机类型：从［零件相机］（移动相机），［固定相机］中选择
用于识别零件的相机。
•
照明类型：从［反射］，［透射］中选择用于识别零件的照明。
(g) 识别形状资讯 显示所输入零件的形状。
229
