第 4 章 操作篇
4-3.
自动生产
4
降级运行信息对话框
［缩退运行信息※］对话框中将显示以下信息。
记号
名称
说明
(a)
降级运行列
表
列表显示降级运行的发生原因。
触摸不同的项目，可根据项目内容重新排序。
•
发生时间※：降级运行的发生时间
•
解除时间※：降级运行的解除时间
•
缩退运行类别※：降级运行的原因类别
•
明细：降级运行的发生位置
•
发生量※：降级运行的发生次数
(b) 更新
取消勾选后，每次发生降级运行状态时都将显示降级运行信息对话框。一般
情况下为勾选状态，触摸［关闭］关闭对话框后，将在生产管理信息画面中
显示
时，更新降级运行列表的内容，而不显示对话框。
(c) 关闭 关闭窗口。
39
第 4 章 操作篇
4-3.
自动生产
4-3-4. 相机显示

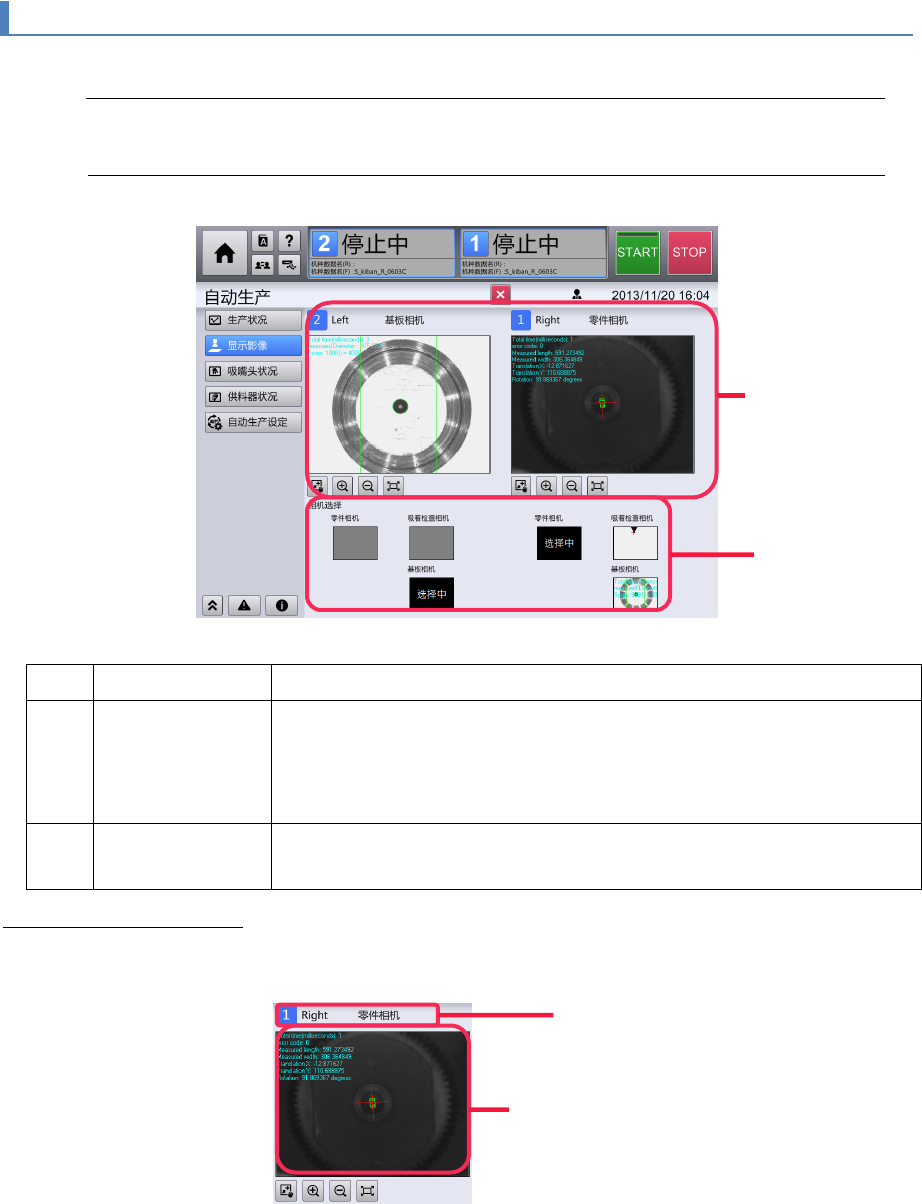

触摸［自动生产］画面子菜单面板中的［显示影像］，可显示［显示影像］画面。
注意
•
如果在［显示影像］画面状态下生产，节拍时间会降低。
记号
名称
说明
(a)
选中相机的显
示，操作
放大显示相机选择区域 (b) 中选择的相机图像。
装置 2 的相机信息显示于左侧，装置 1 的相机信息显示于右侧。
此外，针对选中相机的图像（识别结果），进行拖动模式的切换/放大/
缩小/画面尺寸的复原操作。
(b) 相机选择区域 显示装载于本机的各相机图像。
触摸相机图像，放大显示选中相机的内容和操作 (a)。
显示自动生产中的相机图像
显示选中的相机
(a)
相机名称：显示选中相机的名称。
(b)
识别结果：显示选中相机的图像（识别结果）。
a
b
a
b
40
第 4 章 操作篇
4-3.
自动生产
4
选中相机的操作
通过相机图像右下方的按钮，可进行以下操作。
按钮
名称
说明
拖动模式 触摸后，光标将切换为手形，可触摸显示框内的图像后拖动。
再次触摸，解除拖动模式。
放大模式 触摸后，光标将切换为加号形状，可触摸显示框内的图像后放大。
再次触摸，解除放大模式。
缩小模式 触摸后，光标将切换为减号形状，可触摸显示框内的图像后缩小。
再次触摸，解除缩小模式。
复原
将通过放大/缩小更改显示大小后的图像，恢复为可在图像窗口完整显
示的大小。
■相机选择区域
在选中的相机中显示［选择中］字样。
注意
•
即使安装了固定相机，如果在设定中设定为［不使用］，将不会显示。
(a)
零件相机
识别吸附的零件。
(b)
固定相机
识别大型零件（选项）。
(c)
吸附检查相机
识别零件的吸附姿势。吸附零件时，为了检查吸附状态，从零件侧面进行识别，来检查零件高
度。可检查吸附错误。
(d)
基板相机
识别基板上的各种识别标记。
