第 4 章 操作篇 4- 14. 数据创建步骤 4 17 触摸［开始自动生成］。 自动生成识别数 据。 18 触摸识别数据编辑画面中的［脚设定］。 输入锡球数据的 各项目。 锡球信息输入画面 锡球排列输入画面 265
第 4 章 操作篇
4-14.
数据创建步骤
13
触摸［下一页］。
显示图像导入画面。
14
触摸［相机］的［移动至零件识别位置］。
吸附的零件将移动到指定的相机位置。
15
触摸图像中的［输入］。
将导入零件的图像。
16
触摸［下一页］。
显示识别数据编辑画面。
264
第 4 章 操作篇
4-14.
数据创建步骤
4
17
触摸［开始自动生成］。
自动生成识别数据。
18
触摸识别数据编辑画面中的［脚设定］。
输入锡球数据的各项目。
锡球信息输入画面
锡球排列输入画面
265
第 4 章 操作篇
4-14.
数据创建步骤
19
触摸［下一页］。
显示零件识别选项画面。
20
触摸［识别执行］。

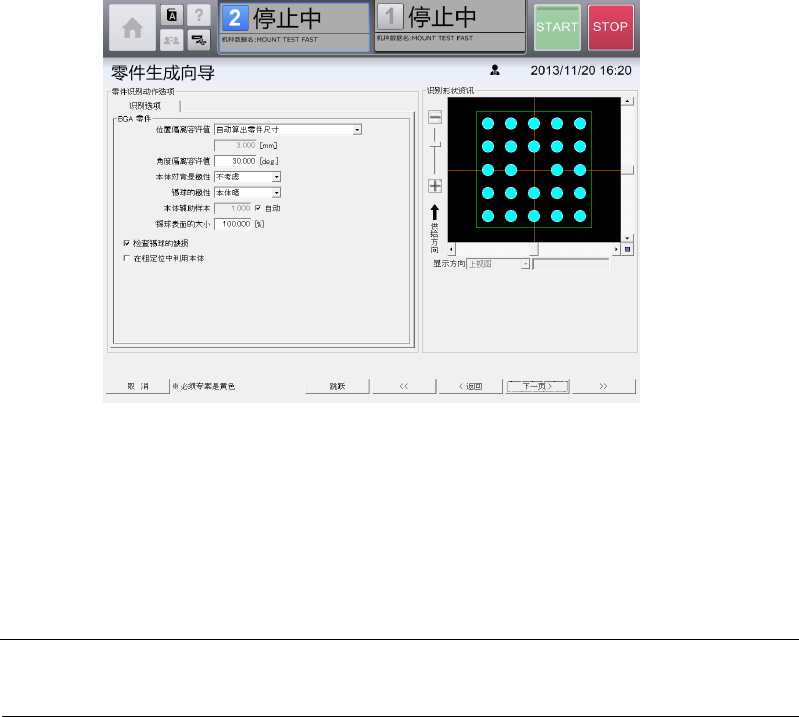

选中［识别角度］中的［吸着偏离测试］后显示吸附的偏移，选中［零件旋转测试］后显示旋
转吸附零件后利用角度识别的状态。
选中［由於识别错误中断］后，如果识别过程中发生错误将中断动作。
在识别过程中触摸［STOP］，将停止识别处理。
画面上将显示识别结果。
Tips
•
本操作无法跳过。
266
