第 3 章 导入篇
3-2.
电器系统的连接
3
3-2-2. 信号电缆的连接口

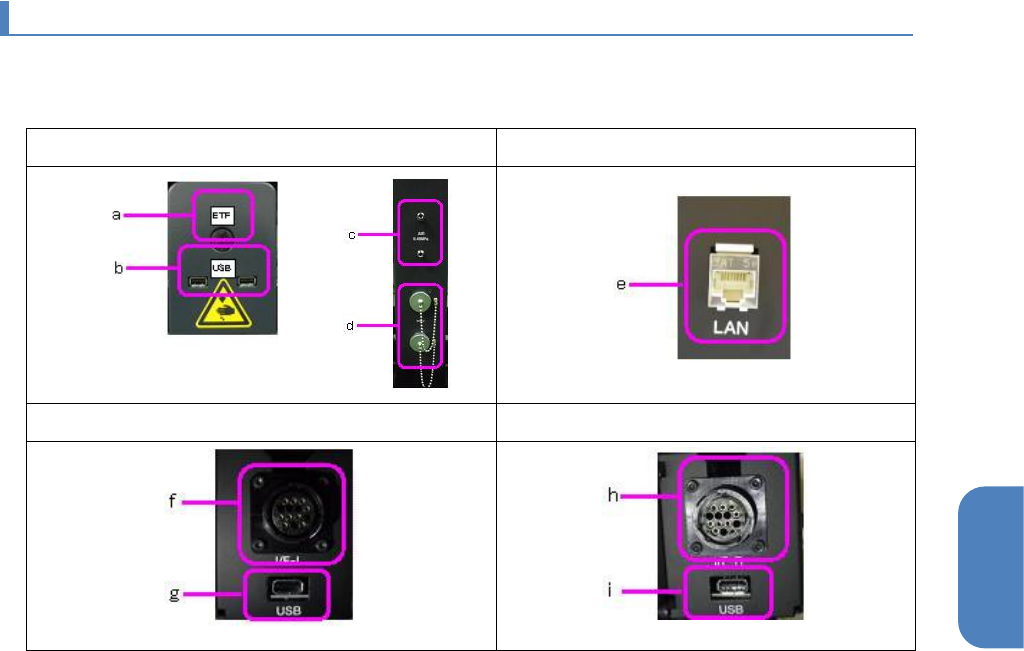

本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机连接、与
元件供料器的接口（选购项）连接等。
本体正面下方
本体背面
本体背面右侧
本体背面左侧
(a)
ETF 维护端口
将电动送料器维护用电源与统一更换台车电源连接起来
(b)
USB
连接 USB 存储设备的端口（2 处）
(c)
空气吐出耦合器
从本机向外部机器供给空气时使用（2 处）。用外径 8mm 的聚氨酯管连接。
(d)
选购项用电源插头
为托盘单元等选购项件供给电源的插头（2 处）
(e)
LAN
LAN 连接器
主机与 LAN 连接时使用。
(f)
I/F-R
与本机右侧的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(g)
USB
连接选购项机器时使用。
(h)
I/F-L
与本机左侧的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(i)
USB
连接选购项机器时使用。
13
第 3 章 导入篇
3-2.
电器系统的连接
3-2-3. 前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
准备物品
与前工序机器及后工序机器的连接电缆（选购项）：从以下 4 种电缆中选择。
本体侧
前工序侧，后工序侧
电缆长度
1 SMEMA 规格 AMP (14P)
插头
SMEMA 规格 AMP (14P) 插头 0.35m
2 1m 或 3m
3 MOLEX (4P) 插头 3m
4 用户规格 用户指定
连接器规格（单输送带）
本机侧使用 AMP. 206043-1（14 极（14P））。
•
前工序机器
引脚编号
信号名称
信号方向
1 REQUEST (+) 本机→前工序装置
2 REQUEST (−) 本机→前工序装置
3 READY 本机 ← 前工序装置
4 G24 本机 ← 前工序装置
8 SHIELD ―
•
后工序机器
引脚编号
信号名称
信号方向
1 READY 本机 ← 后工序装置
2 G24 本机 ← 后工序装置
3 REQUEST (+) 本机→后工序装置
4 REQUEST (−) 本机→后工序装置
8 SHIELD ―
14
第 3 章 导入篇
3-3.
空气源的连接和真空泵的运转
3
3-3. 空气源的连接和真空泵的运转
3-3-1. 总压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂总压缩空气，供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空
气干燥器，排水沟等水分去除装置进行处理。
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
•
工厂总气压请务必使用通过压缩空气净化装置供给的 0.49MPa 至 0.92MPa
的干燥气
体。潮湿空气会对元件的吸附，安装造成不良影响，引起本机误动作。

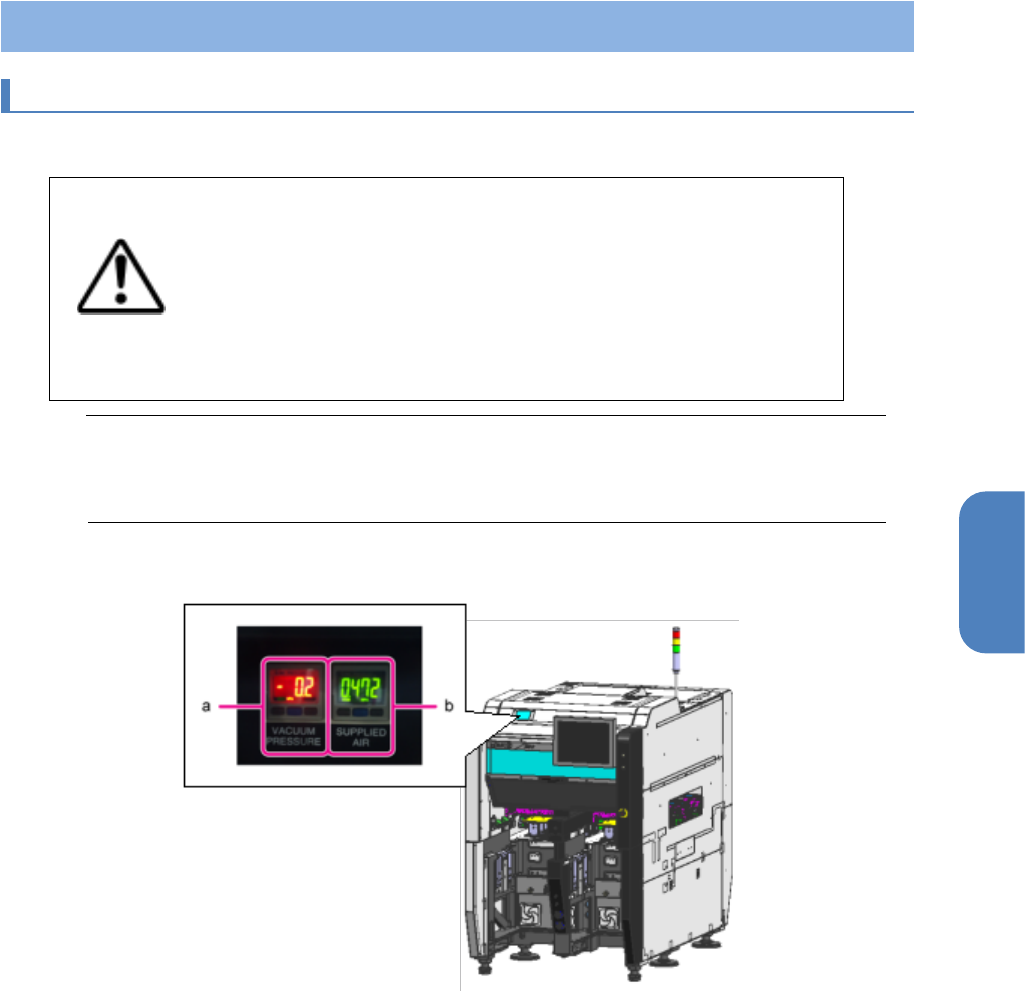

从本机正面上方的小窗可以确认真空压力和供给压力。
(a)
VACUUM PRESSURE
显示本机内置真空泵的压力。
(b)
SUPPLIED AIR
显示供给到本机的气体通过减压阀后的压力。调整阀门，使供给空气源的压力为
0.49MPa(5kgf/cm
2
)。
