第 4 章操作篇 4- 1. 系统的操作 4 确认气压。请从本机正面上方的小窗确认 SUPPLIED AIR 的显示为 0.5MPa 以上。 4-1-3. 切断电源时的步骤切断电源前请确认以下项目。 1 正在自动运转时，结束自动运转。 2 确认其他机械动作已结束。 3 按下 POWER OFF 开关（）。执行自动关机，本机结束运行。 4 将主断路器设为 O FF 。 4-1-4. 空气的切断步骤请打开正面右下方的…

第 4 章操作篇

4-1.

系统的操作

4-1-2. 接通电源时的步骤

确认本体内没有障碍物。

请确认是否存在妨碍各轴移动的障碍物。

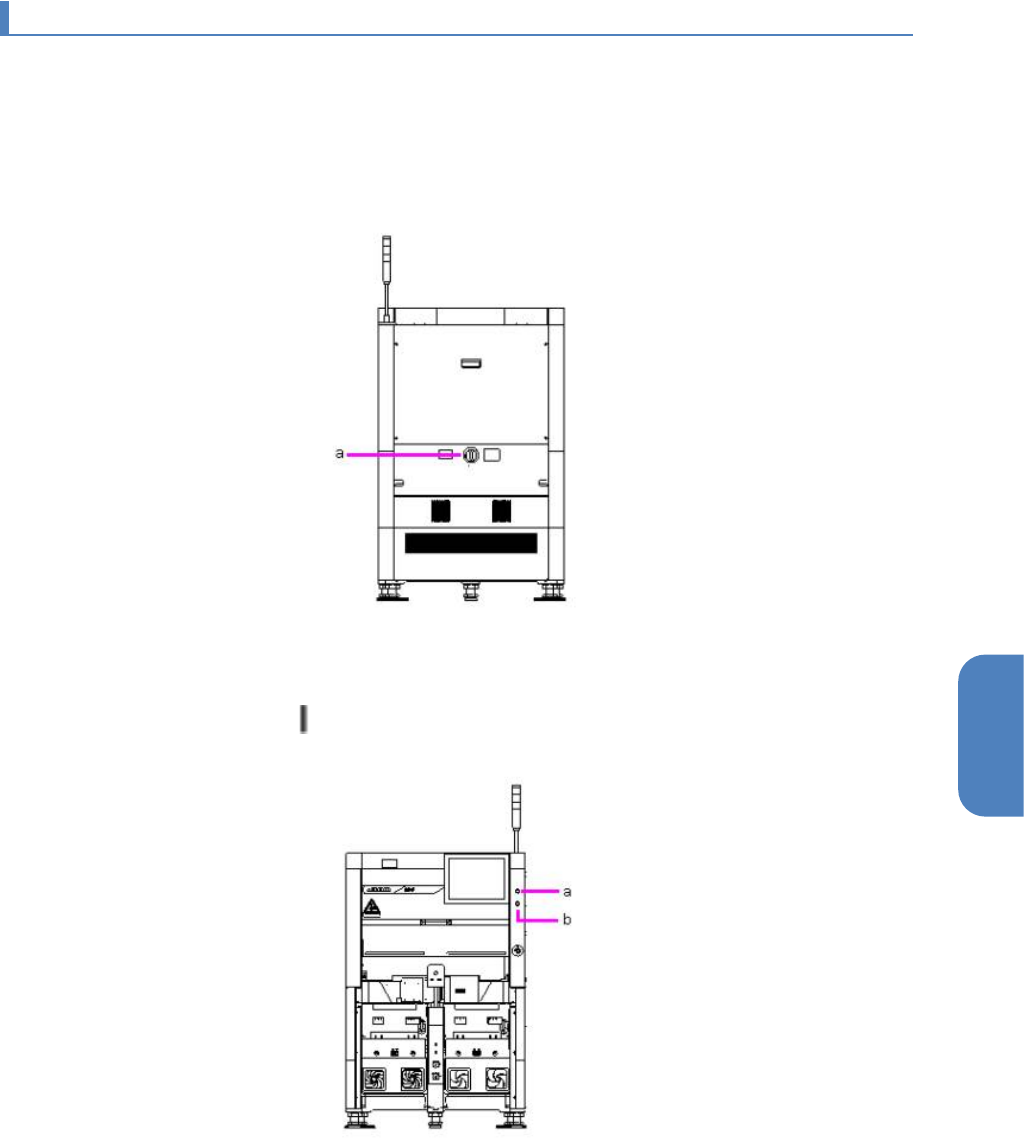

将主断路器设为 ON。

(a)

主断路器

按下 POWER ON 开关（）。

(a)

POWER ON 开关

(b)

POWER OFF 开关

本机启动，显示［自动生产］画面。

第 4 章操作篇

4-1.

系统的操作

确认气压。

请从本机正面上方的小窗确认 SUPPLIED AIR 的显示为 0.5MPa 以上。

4-1-3. 切断电源时的步骤

切断电源前请确认以下项目。

正在自动运转时，结束自动运转。

确认其他机械动作已结束。

按下 POWER OFF 开关（）。

执行自动关机，本机结束运行。

将主断路器设为 OFF。

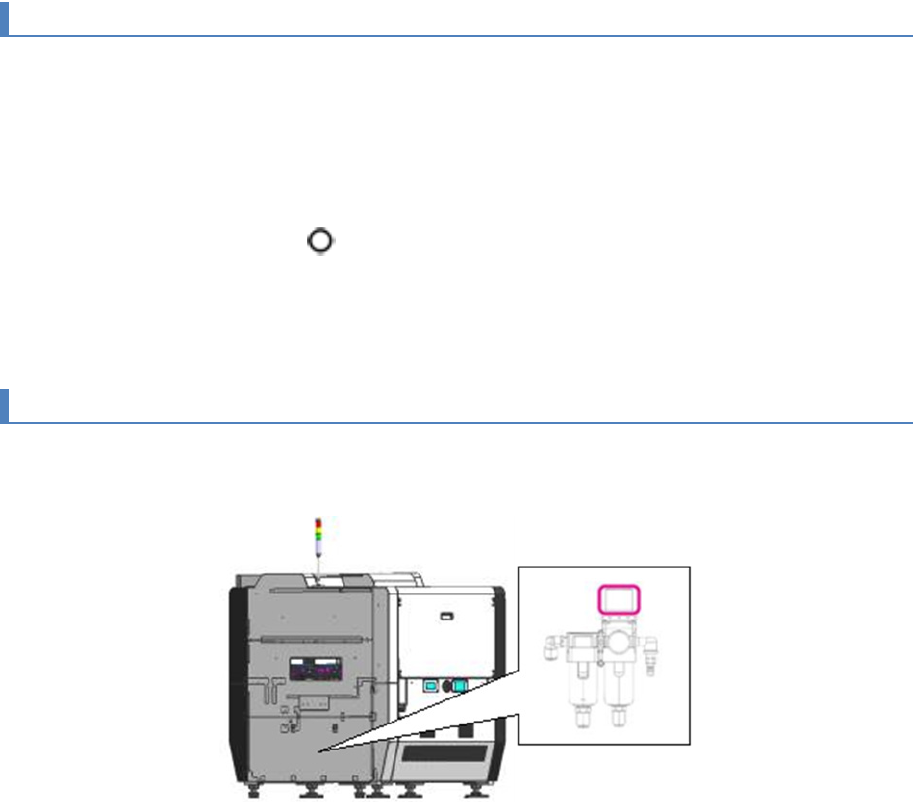

4-1-4. 空气的切断步骤

请打开正面右下方的盖子（右下方的台车盖子），逆时针方向旋转空气供给减压阀的手柄，切断控制供

给。紧急时，请拔下工厂总压缩空气管。

第 4 章操作篇

4-2.

操作画面构成

4-2. 操作画面构成

通过触屏式监视器进行本机的操作输入。在此，说明触屏操作概要。各项目均记载了更详细的参考，请

同时参阅相关内容。

接通本机电源后，显示［自动生产］画面。

触摸画面左上方的

，显示系统主画面的主菜单画面。

购买产品时，显示语言设定为英语。语言的切换步骤请参阅“4-2-1. 共用面板”的“显示语言的切

换”。

记

号

名称

说明

参考章节

(a) 共用面板该面板始终显示在所有画面的上方。

设置了

，［开始］，［STOP］等按钮，显示当前状态，机型

名称等。

4-2-1.

(b) 标题栏

显示当前选择的菜单名，用户级别，有无外部连接设备以及当前

日期时间。

4-2-2.

(d) 访问记录栏在记录栏显示过去所选子菜单中的最近 8 个记录。 4-2-4.

(e) 自定义栏显示各用户注册的子菜单按钮。

按下显示的按钮后，可直接跳转到该功能的画面（快捷键功

能）。

4-2-5.

注意

•

本机画面中显示的菜单，按钮可能因规格的改良及选配零件的开发而更改，恕不另行

通知。请您谅解。
