第 4 章 操作篇
4-3.
自动生产
停止模式
显示于［生产状况］画面的下方。
在开始自动生产前设定。
•
继续：触摸［STOP］，或在完成生产预定块数时停止。
•
循环停止：完成 1 块基板时停止。
•
路径停止：完成从吸附到安装的一次动作时停止。
•
动作停止：以 1 个动作为单位停止。在标记识别位置，零件吸附位置，固定相机识别位置，安装
位置，废弃位置的任意一处停止。
显示生产进度状况
生产时的进度状况可通过生产管理信息列表确认。
平均吸附率(%)
显示装置 1 和装置 2 的平均吸附率。
将在更改机种分组后，或在未指定机种分组的情况下切换机种后重置。
平均产能利用率(%)
显示装置 1 和装置 2 各装置的平均运行率。
将在更改机种分组后，或在未指定机种分组的情况下切换机种后重置。
平均工时(sec/PWB)
显示当前正在生产的机种中生产每块基板所需的节拍时间平均值。
用前后轨道生产时，分 2 行分别显示平均节拍时间。
sec/PWB：秒／基板
生产片数
显示当前正在生产的机种之生产块数和生产预定块数。
前后轨道生产不同的机种时，分两行显示各自的生产块数和生产预定块数。
34
第 4 章 操作篇
4-3.
自动生产
4
平均运行率，平均节拍时间的计算公式
［平均产能利用率］，［平均工时］的计算公式分别有 3 种模式。这些可以在［机器设定］中设定。
平均产能利用率 装置单独运行率 不含基板等待时间和其他装置等待时间的平均运行率
装置相互运行率
不含基板等待时间，但将其他基板等待时间视为运行处理的
平均运行率
装置综合运行率 包括基板等待时间和其他装置等待时间的平均运行率
平均工时
工作台节拍时间
*1
的和
不含基板搬送时间和其他装置等待时间的平均节拍时间
周期时间
*2
节拍时间中不含基板搬送时间，但含其他装置等待时间的平
均节拍时间
轨道吞吐量
*3
节拍时间中包括本机内所有基板搬送时间，其他装置等待时
间的平均节拍时间
*1
工作台节拍时间：以工作台为单位，进行安装动作的时间
*2
周期时间：以轨道为基准，从上游基板定位到下游基板定位的时间
*3
轨道吞吐量：以轨道为基准，从基板拉入到基板搬出（搬出传感器 ON）的时间
生产预定块数设定对话框
两个装置都停止自动生产时，触摸生产管理信息列表中［生产片数］右侧的数值部分，显示［设定预定
生产片数］对话框。
前后轨道生产不同机种时
其他情况
记号
名称
说明
(a) 预定生产片数 输入设定的生产块数。如果输入 0，则表示无限制，不会自动停止。
(b) 生产完成基板片数 选择是保持生产完成基板块数还是重置。
(c) 更新 更改生产预定块数及生产完成基板块数，关闭对话框。
(d) 取消 不更改生产预定块数，关闭对话框。
a
b
c
d
35
第 4 章 操作篇
4-3.
自动生产

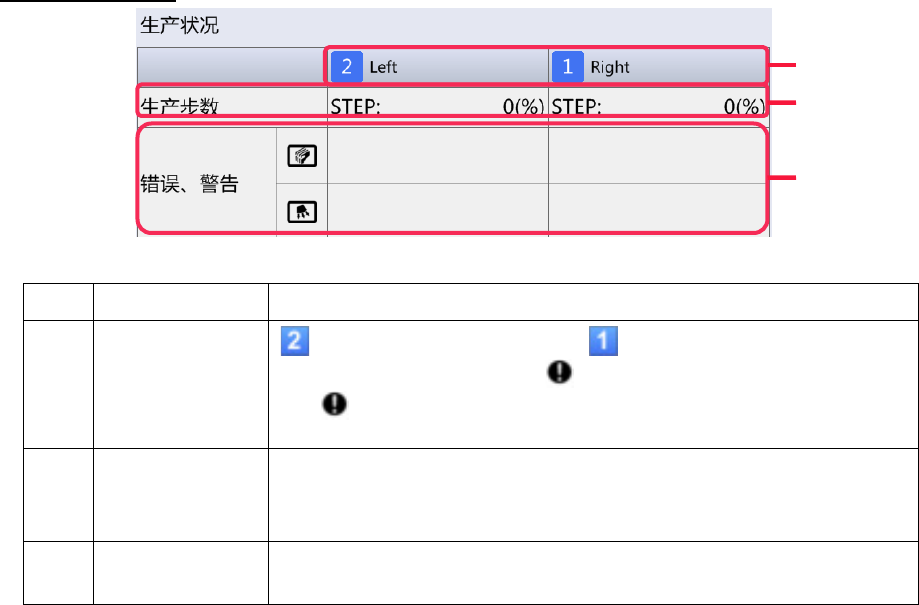

错误，警告的显示
记号
名称
说明
(a) 装置显示
［Left］表示装置 2（左侧）， ［Right］表示装置 1（右侧）。
装置在降级运行
*
状态时，显示 。
触摸
后，将在［缩退运行信息※］对话框中显示当前的降级运行状
况。
(b) 生产步数
通过右侧的数值和进度条，显示正在生产的机种中已经完成安装的生产
步骤的进度比例。
用前后轨道生产时，分 2 行分别显示生产步骤进度。
(c) 错误、警告
通过图标和文字显示各装置内的供给部，吸嘴头，吸嘴所发生的错误，
警告状况。
*
因吸嘴头，吸嘴，零件不足等，机器无法以原来的速度运行的状态称为降级运行。
a
b
c
