第 4 章 操作篇
4-12.
零件编辑
4

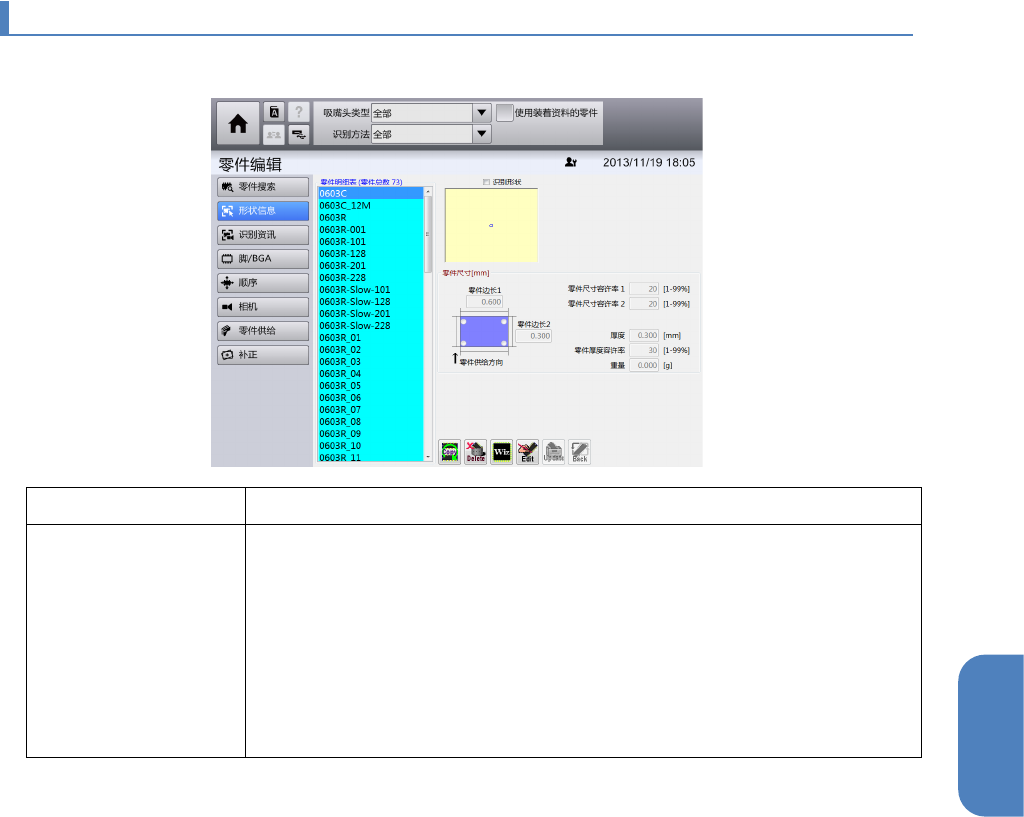

4-12-4. 零件的形状信息画面
可显示零件资料库中注册的零件数据之零件大小信息。或者在各字段中输入，编辑大小信息。
名称
说明
零件尺寸[mm]
•
零件边长 1：输入方形零件的零件长度 1 的尺寸。
•
零件边长 2：输入方形零件的零件长度 2 的尺寸。
•
厚度：输入零件的厚度。
•
重量：输入零件的重量。
•
零件尺寸容许率：输入识别零件尺寸时的容许率。
•
零件厚度容许率：输入吸附检查识别时零件厚度的容许率。
217
第 4 章 操作篇
4-12.
零件编辑
4-12-5. 零件的识别信息画面
可显示和编辑本机零件资料库中记录的零件数据之识别参数。
名称
说明
识别方法 xxxx
资料库版本 xxxx
档案版本 xxxx
吸嘴头类型
可使用多个吸嘴头类型时，选择要设定零件信息的对象吸嘴头类
型。
指定识别角度 选择是否指定识别角度。
•
无效：以任意角度识别。
•
有效：使用指定的识别角度识别。
识别角度 ［指定识别角度］为［有效］时，输入识别角度。
识别高度补正 输入识别高度的偏移量值。
识别方法 选择分割识别时的识别方法。
分割数 输入分割识别时的分割数。
分割移动量 X 输入分割识别时 X 的移动量。
分割移动量 Y 输入分割识别时 Y 的移动量。
分割识别角度
输入分割识别时的识别角度（旋转角度）。顺时针旋转方向为正方
向 (+)。
218
第 4 章 操作篇
4-12.
零件编辑
4
4-12-6. 零件的引脚/BGA 信息画面
可显示和编辑本机零件资料库中记录的零件之引脚信息及锡球信息。
引脚零件，有异形引脚的零件时
项目名称
说明
脚形状 选择引脚形状。
gull-wing：Gull-wing 形引脚
J-lead：J-lead 形引脚
脚参数 No.
1 种零件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存
在方向后使用。对引脚分组后输入引脚参数，然后在每个引脚参数中输入各
种数据。
脚存在方向边１～
边４
对不同的零件参数选择有无零件各边的引脚。各方向上有引脚时，选中相应
方向的边。没有引脚时取消选中。
脚数 在 1～9991 的范围内输入 1 个分组中实际存在的引脚个数。
脚间距
在 0.001mm～99.999mm 的范围内输入引脚的中心距离。分组中只有 1 个引
脚时，引脚间距中将显示 0[mm]。
脚长度 在 0.001mm～99.999mm 的范围内输入引脚的长度。
脚宽 在 0.001mm～99.999mm 的范围内输入引脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入引脚和基板接触面的长度。
脚尖端本体间隔 在 -999.999mm～999.999mm 的范围内输入引脚前端与模型之间的间隔。
脚尺寸容许值 在 1%～99% 的范围内输入引脚宽度，长度，间距容许率。
脚接地面容许值 在 1%～99% 的范围内输入引脚和基板接地面的长度容许率。
脚补正值
在 -999.999mm～999.999mm 的范围内输入引脚分组的中心相对于零件中心的
偏移量值。
弯曲容許 在 0～99.999 的范围内输入引脚前端的弯曲容许率。
欠缺之脚数
引脚为等间距配置时，在 0～999 的范围内输入 1 个分组中引脚的缺损个
数。
219
