第 4 章 操作篇
4-12.
零件编辑
共用按钮
图标
名称
说明
复制 复制选中零件的零件数据，生成新的零件数据。
显示所复制零件数据的编辑模式。
删除 从零件资料库中删除选择的零件数据。
Wizard 显示弹出菜单，选择新建或编辑。
Wiz-新建：新建零件数据。
Wiz-编辑：编辑在［零件明细表］中选中零件的零件数据。
Edit 编辑选中零件的零件数据。
更新 保存机种文件。
可按机种名称，生产线，单元格或机种类型保存。
Back 返回上一画面。
214
第 4 章 操作篇
4-12.
零件编辑
4
4-12-2. 零件的搜索
可搜索零件资料库中记录的零件数据。
零件搜索画面
记号
名称
说明
(a) 零件列表 列表显示零件的搜索结果。
(b)
搜寻项目
区域
根据零件的零件代码，零件尺寸范围，供给形态减少搜索项目。
•
零件代码：输入零件的零件代码作为搜索关键字。
•
零件长边：输入零件长边的搜索范围。
•
零件短边：输入零件短边的搜索范围。
•
厚度：输入零件厚度的搜索范围。
•
供给形式：输入零件的供给形态。
•
寻找：开始搜索满足输入搜索条件的零件。
•
清除：清除所有搜索条件。
(c)
零件概要
区域
显示列表中选中零件外观相关的信息。在可输入的字段中输入作为搜索关键字
的信息。
•
零件 ID：显示注册零件的零件 ID。
•
零件代码：输入零件的零件代码。
•
零件名称：输入零件的一般名称。
•
零件别称：输入零件的第二名称。
•
说 明：输入注释。
•
形状名称：输入零件形状的一般名称。
•
形状种类：输入芯片零件，引脚零件，BGA/CSP 零件，异形零件等零件
种类。
215
第 4 章 操作篇
4-12.
零件编辑

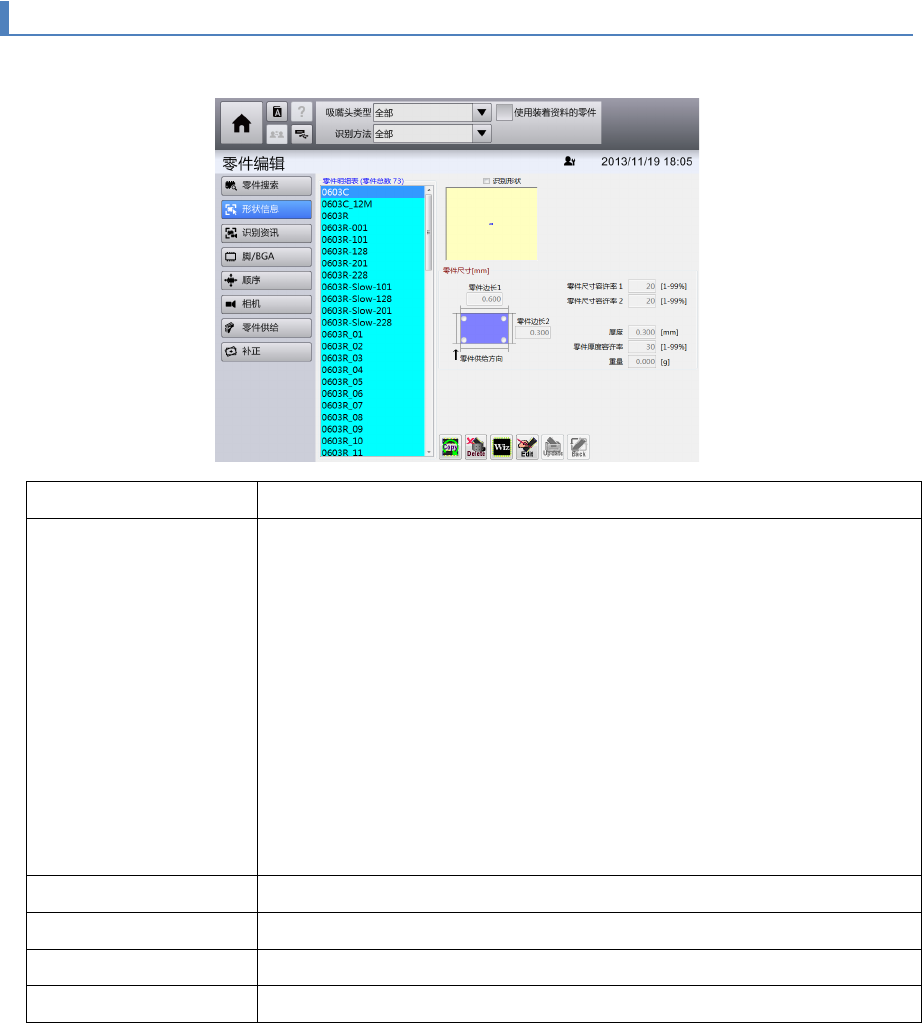

4-12-3. 不同种类零件的信息画面
可显示和编辑零件资料库中注册的零件名称，不同种类零件的信息。
名称
说明
零件概要区域
显示列表中选中零件外观相关的信息。在可输入的字段中输入作为搜索关
键字的信息。
•
零件 ID：显示注册零件的零件 ID。
•
零件代码：输入零件的零件代码。
•
零件名称：输入零件的一般名称。
•
零件别称：输入零件的第二名称。
•
说 明：输入注释。
•
形状名称：输入零件形状的一般名称。
•
形状种类：输入芯片零件，引脚零件，BGA/CSP 零件，异形零件等
零件种类。
属性 ID 显示零件数据的属性 ID。
作成日期 显示零件数据的创建日期。
版本 显示零件数据的版本。
更新日 显示零件数据的最后更新日期。
216
