第 4 章 操作篇 4- 6. 生产助理 2 触摸 F/R ，选择轨道。 3 触摸［搜索］，显示［搜索］对话框。 有关 ［搜索］对话框的详情， 请参阅下述的 “搜索对话框的详情 ”。 4 在［搜索］对话框中设定各个项目，触摸［寻找］。 将在安装步骤列 表中显示的安 装步骤数据中搜索。 5 从安装步骤列表中选择要进行安装确认的步骤。 6 触摸［基板操作］。 显示 ［基板操作］对话框。 有关 ［基板操作］对话框的详 情，请参阅下 述的“基板…
第 4 章 操作篇
4-6.
生产助理
4
4-6-5. 零件安装确认
触摸［生产助理］菜单的［零件装着确认］，显示［零件装着确认］画面。
在零件安装确认画面中，可对机器上正在生产的基板，用基板相机确认是否有未安装零件的步骤，针对
未安装的步骤，进行单独安装。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记号
名称
说明
(a) 轨道选择按钮 触摸 F/R，选择正在用进行零件安装确认的机种数据生产的轨道。
(b) 安装步骤列表 显示安装步骤的列表（各工作台）。
•
路径：显示安装数据的路径编号。
•
步骤：显示安装数据的步骤编号。
•
零件代码：显示零件的零件代码。
•
参照：显示安装步骤的部件名。
•
供给位置#：显示供给位置编号。
•
恢复 GRP：显示补料分组编号。
•
状态：如果生产中的机种数据已经安装完成，则显示［确定］，
如果发生错误，则显示［错误］。
(c) 搜索 显示［搜索］对话框，搜索列表中显示的数据。
(d) 基板操作 显示［基板操作］对话框，搬入/搬出要进行确认操作的基板。
(e) 装着确认开始
显示［装着确认］对话框，通过相机确认零件的安装位置，如果未安
装，则重新安装。
1
触摸共用面板的装置按钮，选择正在生产安装确认对象基板的装置
a
e
d
b
c
95
第 4 章 操作篇
4-6.
生产助理
2
触摸 F/R，选择轨道。
3
触摸［搜索］，显示［搜索］对话框。
有关［搜索］对话框的详情，请参阅下述的“搜索对话框的详情”。
4
在［搜索］对话框中设定各个项目，触摸［寻找］。
将在安装步骤列表中显示的安装步骤数据中搜索。
5
从安装步骤列表中选择要进行安装确认的步骤。
6
触摸［基板操作］。
显示［基板操作］对话框。
有关［基板操作］对话框的详情，请参阅下述的“基板操作对话框的操作”。
7
触摸要进行安装确认的轨道的［搬入］。
基板放置在本机内。
8
触摸［关闭］，关闭［基板操作］对话框。
9
触摸［装着确认开始］。
显示［装着确认］对话框，确认零件是否正确安装在安装位置上。未安装零件的步骤中将安装
零件。
有关［装着确认］对话框的详情，请参阅下述的“安装确认对话框”。
10
触摸［基板操作］。
显示［基板操作］对话框。
有关［基板操作］对话框的详情，请参阅下述的“基板操作对话框的操作”。
11
触摸已进行安装确认的轨道的［搬出］。
取出基板，安装确认结束。
96
第 4 章 操作篇
4-6.
生产助理
4

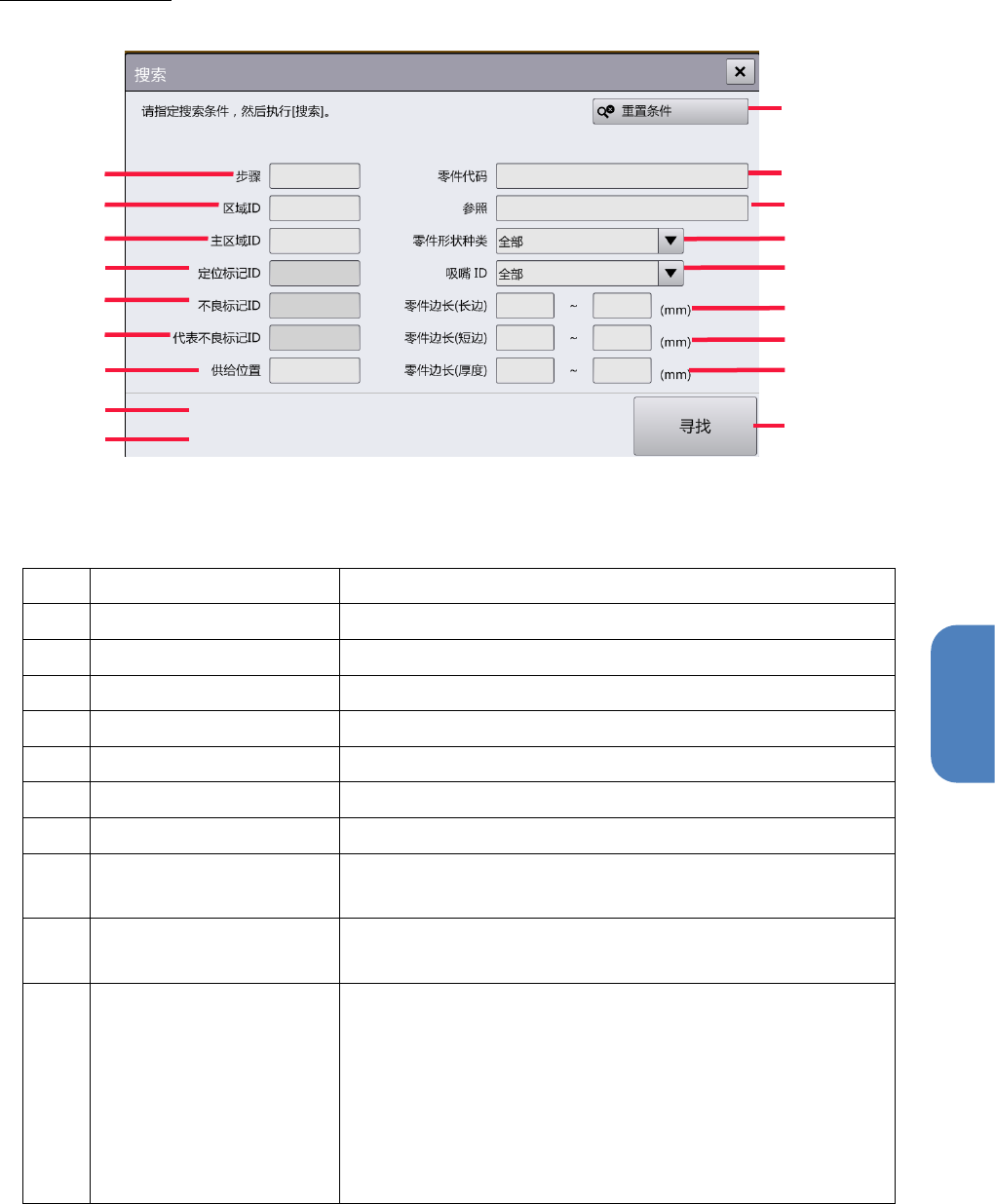

搜索对话框的详情
必须输入［零件代码］和［参照］。这些项目也可只用字符串的一部分搜索。 此外，其他输入项目如
果无特别指定，保持空栏也可以搜索。
记号
名称
说明
(a) 步骤 指定安装数据的步骤编号作为搜索条件。
(b) 区域 ID 指定各种数据所属的区块 ID 作为搜索条件。
(c) 主区域 ID 指定各种数据所属的主区块 ID 作为搜索条件。
(d) 定位标志 ID 指定定位标 ID 作为搜索条件。
(e) 不良标志 ID 指定不良标记 ID 作为搜索条件。
(f) 代表不良标记 ID 指定典型不良标记 ID 作为搜索条件。
(g) 供给位置 指定要搜索的步骤信息中安装零件的供给位置编号。
(h) 零件代码 指定要搜索的步骤信息中零件代码所含的部分字符串。
可以只使用字符串中的一部分搜索。
(i) 参照 指定要搜索的步骤信息中部件名中所含的部分字符串。
可以只使用字符串中的一部分搜索。
(j) 零件形状种类 在列表中选择要搜索的步骤信息中的零件形状后指定。
•
全部：所有形状
•
SHAPE_CHIP：芯片零件
•
SHAPE_LEAD：引脚零件
•
SHAPE_BGA：BGA 零件
•
SHAPE_ODD：异形零件
a
d
e
b
c
f
g
i
h
j
k
l
m
n
r
人
q
o
p
97
