第 4 章 操作篇 4- 15. 示教 4 区块（区域） 示教 在区块示教对话 框中，针对安 装数据中的区块展开 量，可求出与 实际基板之间展开量 的差异，将这 个差 异作为区块展开 量的补正量进 行示教，以使区块在 正确的位置展 开。 在主菜单中按［ 生产助理］ - ［安装调整］的 顺序触摸，在显示的安 装调整画面中 按［区域］ - ［开 始教示］的顺序 触摸，显示区 块示教对话框。 记号 名称 说明 (a) 示教点 显 示进行示教的…
第 4 章 操作篇
4-15.
示教
12
触摸［移动至识别位置］。
13
触摸焊盘监视器的下拉列表，选择要导入坐标的点数。
14
从示教点的图中，触摸选择要进行示教的坐标位置。
相机将移动到示教对象的焊盘中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在相机图像的坐标导入完成位置上显示绿色的固定十字标记。
15
将十字标记移动到焊盘的示教点（坐标导入位置）上并调整。
相机图像中有焊盘的示教点时进行十字标记操作，其他情况下进行微调移动。
16
触摸［座标取得］。
将更新焊盘的中心位置坐标。
进行 2 点以上目标位置的示教时，重复步骤 14 到 16，导入第 2 点之后的坐标位置，触摸
［计算］，将更新焊盘的中心位置坐标值。
17
重复步骤 9 到 16，导入所有有偏移的焊盘中心位置。
18
触摸［待机时间］文本框，输入待机时间。
设定在各点上的待机时间，用于确认焊盘中心位置的坐标。
19
触摸［连续］。
相机图像将向所有焊盘的中心位置连续移动。确认与焊盘中心位置的偏移。
触摸［STOP］后中断。
20
触摸［保存并结束］。
关闭保存示教结果的［焊垫教示］对话框，显示安装调整画面。
330
第 4 章 操作篇
4-15.
示教
4

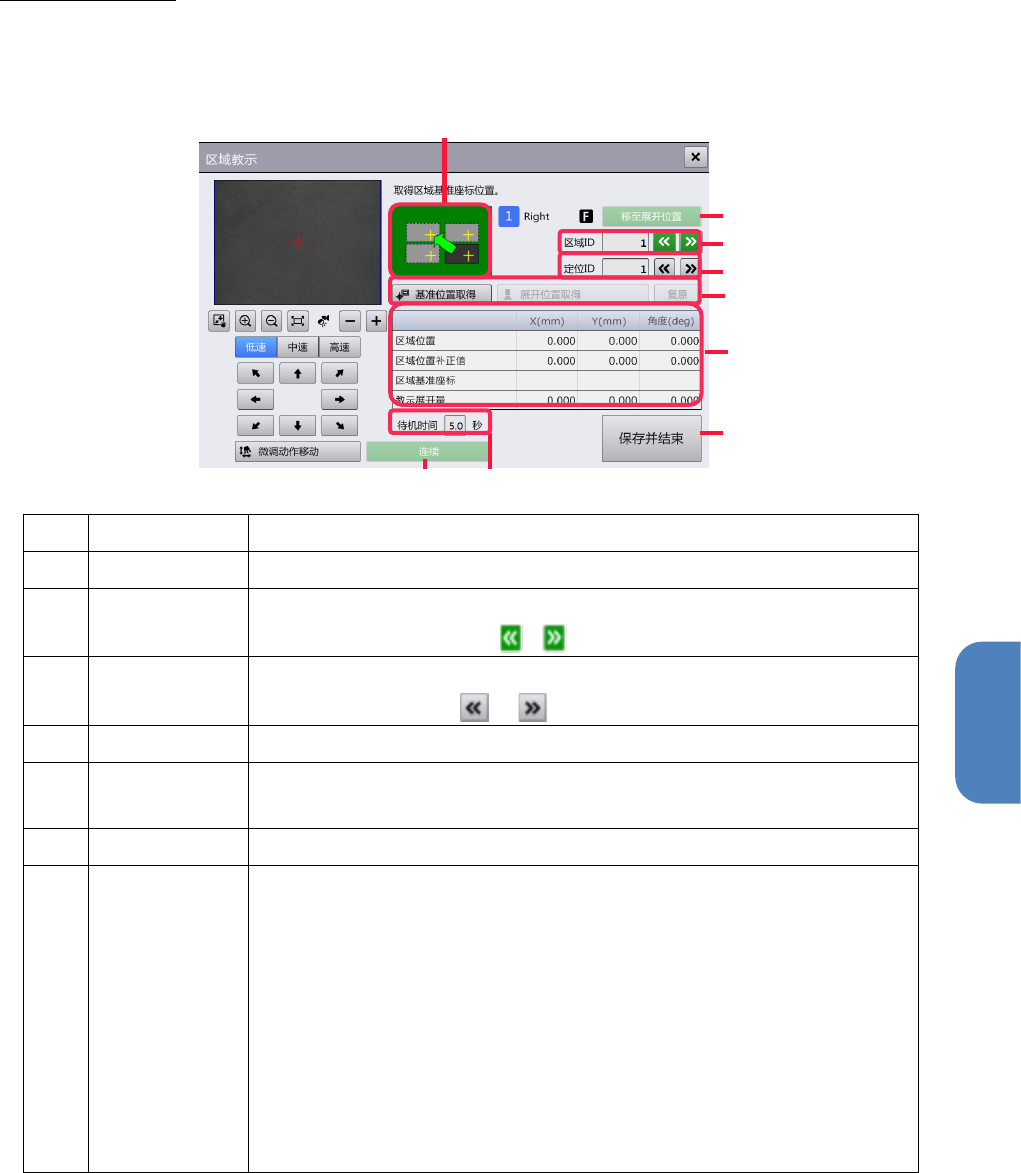

区块（区域）示教
在区块示教对话框中，针对安装数据中的区块展开量，可求出与实际基板之间展开量的差异，将这个差
异作为区块展开量的补正量进行示教，以使区块在正确的位置展开。
在主菜单中按［生产助理］ - ［安装调整］的顺序触摸，在显示的安装调整画面中按［区域］ - ［开
始教示］的顺序触摸，显示区块示教对话框。
记号
名称
说明
(a) 示教点 显示进行示教的坐标位置。
(b) 区域 ID 显示示教对象的区块 ID。
触摸文本区域输入，或触摸
/ 更改。
(c) 定位 ID 显示补正区块基准位置的定位标 ID。
可触摸文本框，或触摸
/ 更改 ID。
(d) 移至展开位置 相机移动到对象区块基准位置的展开位置。
(e) 待机时间 触摸［连续］，设定执行中的各点上相机的待机时间。
可输入 0～9.9 的值。
(f) 连续 连续显示区块的展开位置。
(g) 坐标值列表 显示进行示教处理前后各区块 ID 的展开位置数据。
•
区域位置：NC 数据中的区块展开量（X，Y，角度）
•
区域位置补正值：NC 数据中的区块展开量的偏移量（dX，dY，d 角
度）
•
区域基准座标：指定各区块在主区块中的基准坐标位置。
•
教示展开量：显示进行区块展开所需的展开量示教结果。在相对于
基准坐标位置的区块点上指定坐标位置，将自动决定对象区块的区
块展开量。但角度需要事先指定。
可触摸示教展开量的角度 (deg) 文本框输入。
a
d
b
c
h
g
i
e
f
331
第 4 章 操作篇
4-15.
示教
记号
名称
说明
(h)
基准位置取得
／展开位置取
得／复原
•
基准位置取得：将相机图像的中心十字标记位置作为区块的基准坐
标位置导入，然后更新坐标值列表。
•
展开位置取得：将相机图像的中心十字标记位置作为展开坐标数据
导入，然后更新坐标值列表。
•
复原：将示教对象的示教展开量恢复为示教前的值。
(i) 保存并结束 保存所有示教位置的补正量，关闭区块示教对话框。
区块示教的操作
开始操作前，在主菜单中按［生产助理］ - ［安装调整］的顺序触摸，先打开安装调整画面。
1
在共用面板上触摸选择对象装置。
2
触摸 F/R，选择对象轨道。
3
触摸［基板操作］。
显示［基板操作］对话框。
有关［基板操作］对话框的详情，请参阅“4-6-5. 零件安装确认”的“基板操作对话框的操
作”。
4
根据所使用的装置，触摸［搬入］或［交付］。
确定基板的位置。
5
触摸［关闭］。
关闭［基板操作］对话框，显示安装调整画面。
