第 4 章 操作篇
4-12.
零件编辑
4
4-12-1. 共用面板的操作
在零件编辑菜单中切换显示共用面板。
记号
名称
说明
(a) 吸嘴头类型 从下拉列表中选择搜索对象的吸嘴头类型。
(b) 识别方法 从下拉列表中选择搜索对象的识别方法。
•
晶片反射：利用反射照明识别的芯片零件
•
晶片透射：利用透射照明识别的芯片零件
•
脚反射：利用反射照明识别的引脚零件
•
脚透射：利用透射照明识别的引脚零件
•
BGA：识别焊球有无的 BGA 零件
•
异形零件识别 反射：利用反射照明识别的异形零件
•
异形零件识别 透射：利用透射照明识别的异形零件
(c) 使用装着资料的零件 使用安装数据搜索数据时选中。
(d) 过去异常零件 选中后将显示有错误的数据。
基本操作
零件编辑画面中可进行以下操作。
•
删除已有的零件数据，或复制后创建新的零件数据。
•
调出零件创建向导创建新的零件数据，或编辑已有的零件数据及识别参数。
213
第 4 章 操作篇
4-12.
零件编辑
共用按钮
图标
名称
说明
复制 复制选中零件的零件数据，生成新的零件数据。
显示所复制零件数据的编辑模式。
删除 从零件资料库中删除选择的零件数据。
Wizard 显示弹出菜单，选择新建或编辑。
Wiz-新建：新建零件数据。
Wiz-编辑：编辑在［零件明细表］中选中零件的零件数据。
Edit 编辑选中零件的零件数据。
更新 保存机种文件。
可按机种名称，生产线，单元格或机种类型保存。
Back 返回上一画面。
214
第 4 章 操作篇
4-12.
零件编辑
4
4-12-2. 零件的搜索
可搜索零件资料库中记录的零件数据。

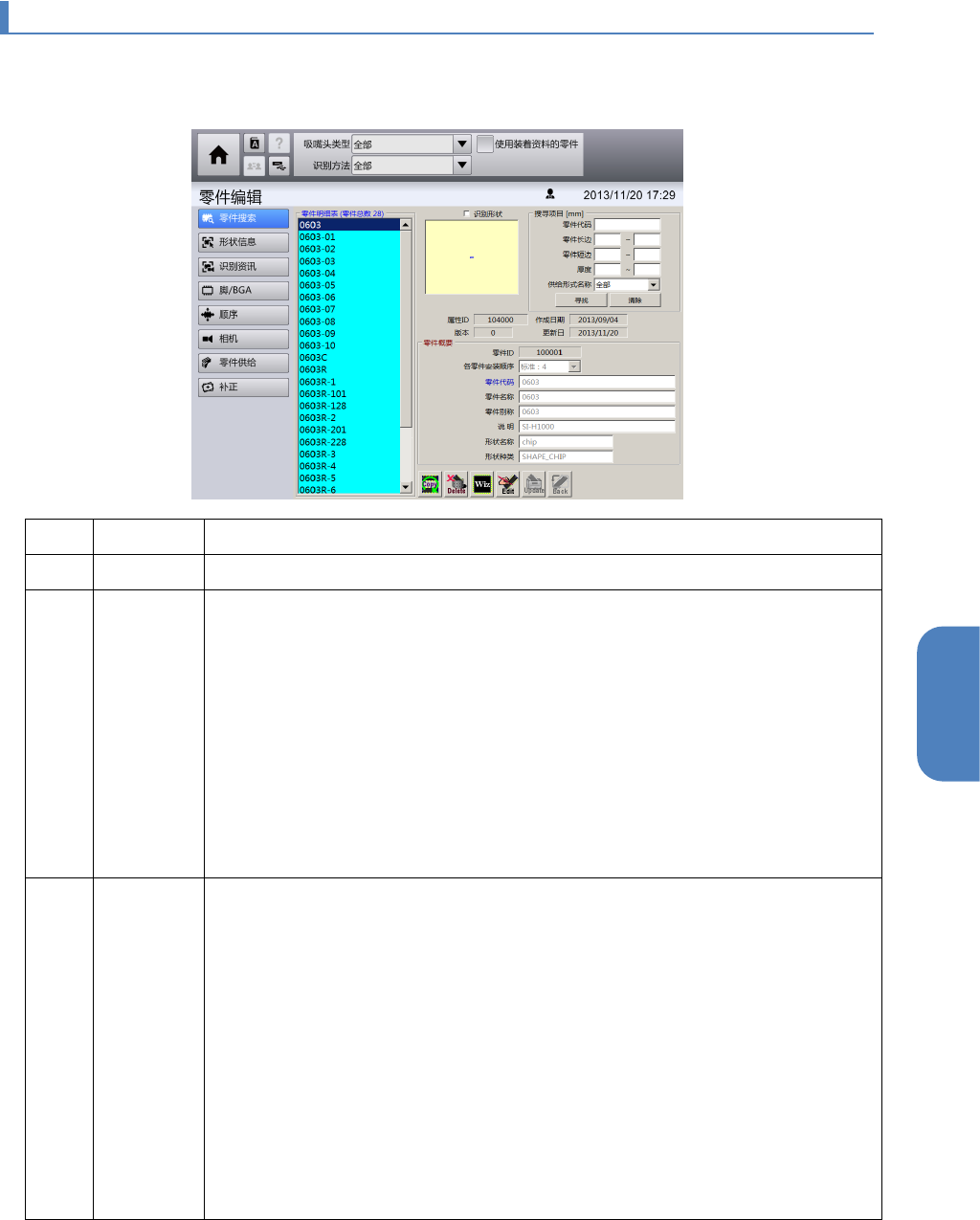

零件搜索画面
记号
名称
说明
(a) 零件列表 列表显示零件的搜索结果。
(b)
搜寻项目
区域
根据零件的零件代码，零件尺寸范围，供给形态减少搜索项目。
•
零件代码：输入零件的零件代码作为搜索关键字。
•
零件长边：输入零件长边的搜索范围。
•
零件短边：输入零件短边的搜索范围。
•
厚度：输入零件厚度的搜索范围。
•
供给形式：输入零件的供给形态。
•
寻找：开始搜索满足输入搜索条件的零件。
•
清除：清除所有搜索条件。
(c)
零件概要
区域
显示列表中选中零件外观相关的信息。在可输入的字段中输入作为搜索关键字
的信息。
•
零件 ID：显示注册零件的零件 ID。
•
零件代码：输入零件的零件代码。
•
零件名称：输入零件的一般名称。
•
零件别称：输入零件的第二名称。
•
说 明：输入注释。
•
形状名称：输入零件形状的一般名称。
•
形状种类：输入芯片零件，引脚零件，BGA/CSP 零件，异形零件等零件
种类。
