第 4 章 操作篇 4- 5. 计划 4 记号 名称 说明 (i) 台车 下降 触摸显示确认对 话框，为更换 台车降下操作中的台 车。 进行台车更 换 后，零件核对结 果将全部重置 。 (j) 重设 所有的库 存零件 重置列表中显示 的所有供给部 零件剩余数。 (k) 全部核对完成 将机种数据中使 用的供给部强 行全部设为已更换 (OK) 。 仅在用户级别为 ［维护］时显 示。 (l) 核对完毕 确 认台车上升后，完成 零件核对作业 ，…
第 4 章 操作篇
4-5.
计划
零件核对对话框（有条形码时）
完成零件带式供料器的设置，触摸［零件核对］后，将显示［零件核对］对话框。
记号
名称
说明
(a) 供给位置# 选择要进行零件核对的供给位置。
(b) 供给部列表 列表显示机种切换后的机种数据中使用的供给部零件。
•
#：显示供给位置编号。
•
零件代码：显示生产时所用零件的零件代码。
•
ALT：关于有替代设定的供给位置，显示替代源的供给位置编号。
•
零件剩余数：显示每个供给部的零件剩余数。
•
CHK：显示各供给部的零件核对结果。以 OK/NG 显示机种数据的零
件代码和条形码读码器读取到的零件代码之间的核对结果。
选择列表后，将在［供给位置#］中显示选择的供给位置编号，并作为零
件核对的对象选择。
(c) 零件代码
在上段显示零件核对对象供给位置上的机种数据中的零件代码，在下段显
示条形码读码器读取到的零件代码。
不通过条形码核对零件时，不显示第 2 段。
(d) 序列号
（随机代码）
显示条形码读码器读取到的序列码（随机代码）。
不通过条形码核对零件时不显示。
(e) 零件总数
显示［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件存放个数。
(f) 库存零件
显示［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件剩余数。
(g) 个别重设
重置［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件剩余数。
(h) 台车上升 上升对象装置的台车。
c
b
b
d
e
g
f
j
a
i
l
h
k
70
第 4 章 操作篇
4-5.
计划
4
记号
名称
说明
(i) 台车下降
触摸显示确认对话框，为更换台车降下操作中的台车。 进行台车更换
后，零件核对结果将全部重置。
(j)
重设所有的库
存零件
重置列表中显示的所有供给部零件剩余数。
(k) 全部核对完成 将机种数据中使用的供给部强行全部设为已更换 (OK)。
仅在用户级别为［维护］时显示。
(l) 核对完毕 确认台车上升后，完成零件核对作业，关闭对话框。
带式供料器信息核对
以下步骤为有条形码的情况。
不使用条形码时，只核对供给位置是否有带式供料器。
1
通过条形码读码器读取作业员 ID。
2
通过条形码读码器读取核对对象的供给部零件之零件代码。
条形码中需要序列码时，读取核对对象的供给部序列码。
如果核对结果正常，则供给部列表的核对为 OK。
核对多个供给位置编号时，先指定供给位置编号，然后从步骤 2 开始重新执行。
核对结果中有不匹配时，将显示错误消息，然后继续［安排：核对零件］对话框的操作。
3
触摸［核对完毕］。
如果适用，则完成核对。
71
第 4 章 操作篇
4-5.
计划

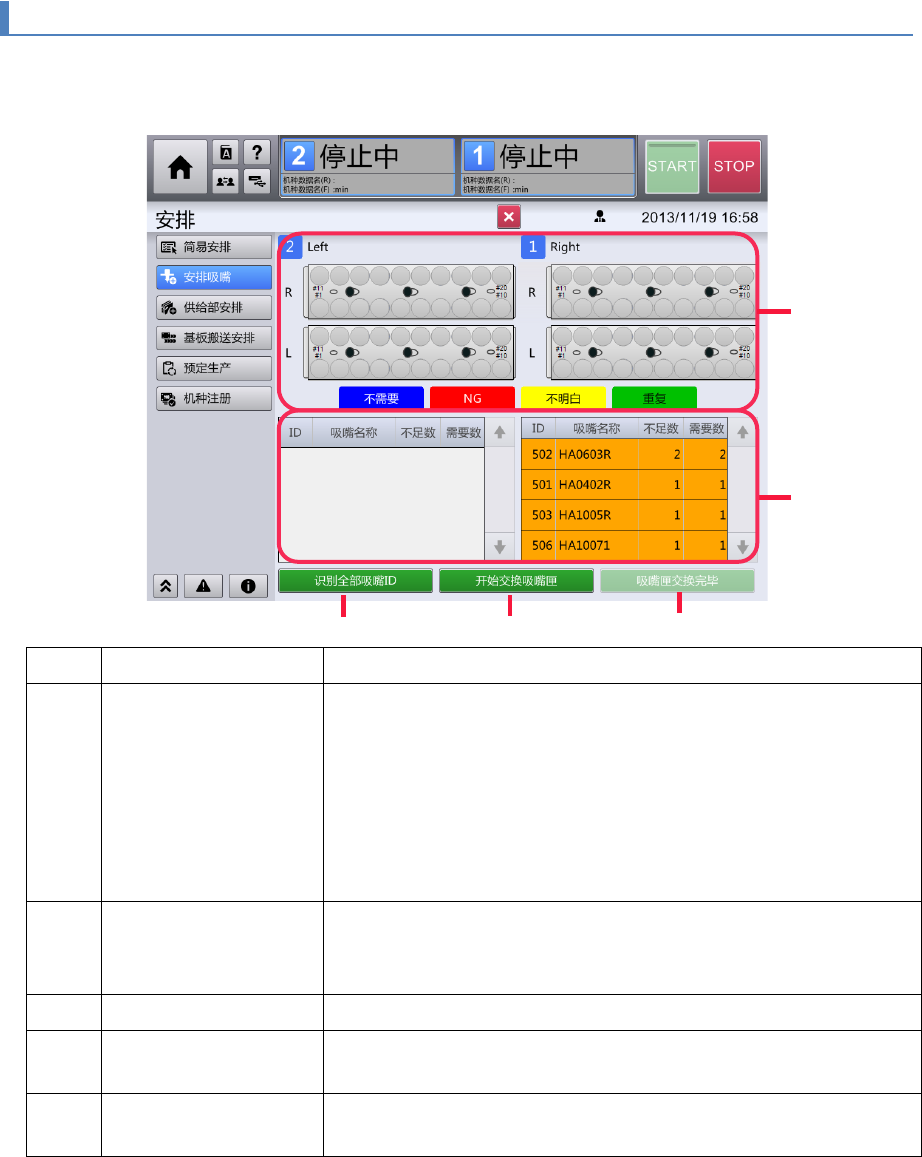

4-5-4. 吸嘴座的计划
触摸［安排］画面子菜单面板中的［安排吸嘴］，显示［安排吸嘴］画面。
记号
名称
说明
(a) 吸嘴配置状态 显示各装置吸嘴座上的吸嘴状况。
•
R：位于装置右侧的吸嘴座
•
L：位于装置左侧的吸嘴座
•
数字：吸嘴 ID
•
颜色和 ID 对应的吸嘴状态：参阅下述的“吸嘴存放位置
和状态画面图标的说明”
(b) 所需吸嘴列表 列表显示各装置在自动生产时所需的吸嘴信息。
对于不足数超出 1 个的吸嘴，将按不足数从多到少（数量相同时
则按 ID 从下到大）以橙色背景显示。
(c) 识别全部吸嘴 ID 识别所有吸嘴座上的吸嘴 ID。
(d)
开始交换吸嘴匣（吸
嘴座）
开始更换吸嘴座。
(e)
吸嘴匣（吸嘴座）交
换完毕
吸嘴座更换完成。
a
d
e
b
c
