第 4 章 操作篇 4- 6. 生产助理 4 基板示意图画面的操作 1 触摸共用面板的装置按钮，选择装置。 2 触摸［基板图像］。 显示基板示意图 。 3 触摸 F/R ，选择轨道。 4 触摸基板示意图监视器中显示的步骤之零件示意图。 基板示意图监视 器画面中，选 中零件的安装位置将 高亮显示。 触摸基板示意图 右侧的［未安 装］，［装着完成］ ，［同一供应 位置］，［同一吸嘴 ］并选择 后，可高亮显示 各个条件中指 定的零件。 5 触…
第 4 章 操作篇
4-6.
生产助理
3
触摸 F/R，选择轨道。
4
在 NC 数据列表中选择步骤。
5
触摸［表示明细］，在选中步骤的详情中显示数据。
显示［NC 资料/零件资料明细］对话框。
Tips
•
触摸［相机移动］，将相机移动到选中步骤的安装位置上，在［相机操作］对话框中
显示图像。要返回数据确认画面，请触摸对话框中的 。
•
触摸［停止前步骤位置］，选择停止前的步骤。开始生产前选择步骤编号 1
，结束生
产时选择最终步骤编号。
86
第 4 章 操作篇
4-6.
生产助理
4

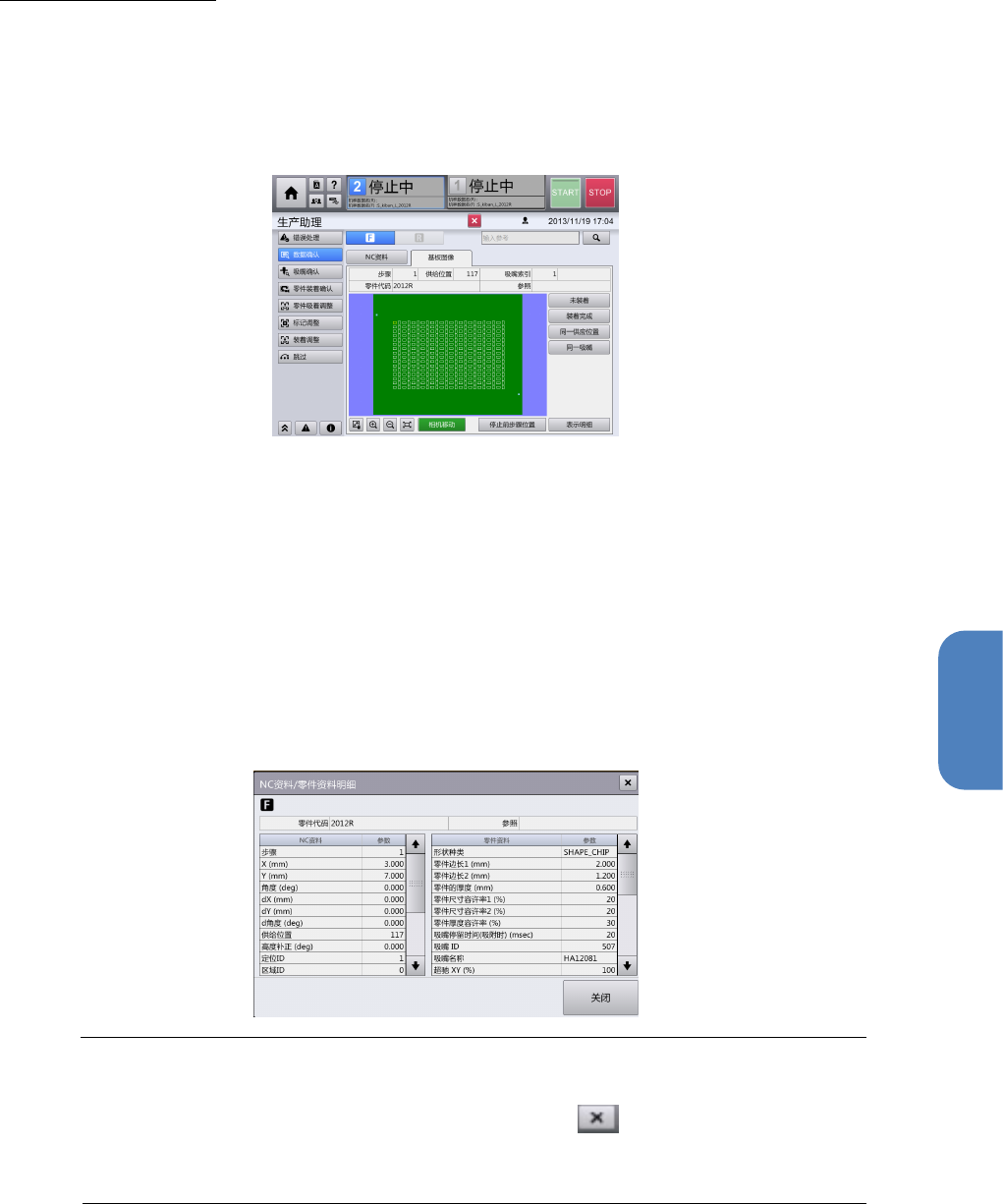

基板示意图画面的操作
1
触摸共用面板的装置按钮，选择装置。
2
触摸［基板图像］。
显示基板示意图。
3
触摸 F/R，选择轨道。
4
触摸基板示意图监视器中显示的步骤之零件示意图。
基板示意图监视器画面中，选中零件的安装位置将高亮显示。
触摸基板示意图右侧的［未安装］，［装着完成］，［同一供应位置］，［同一吸嘴］并选择
后，可高亮显示各个条件中指定的零件。
5

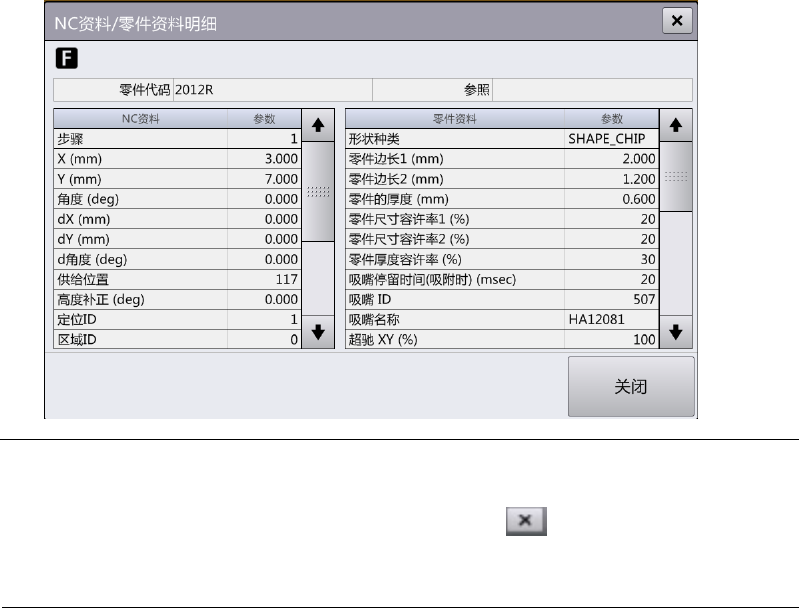

触摸［表示明细］，在选中步骤的详情中显示数据。
显示［NC 资料/零件资料明细］对话框。
Tips
•
触摸［相机移动］，将相机移动到选中步骤的安装位置上，在［相机操作］对话框中
显示图像。要返回数据确认画面，请触摸对话框中的 。
•
触摸［停止前步骤位置］，选择停止前的步骤。开始生产前选择步骤编号 1
，结束生
产时选择最终步骤编号。
87
第 4 章 操作篇
4-6.
生产助理
4-6-3. 吸嘴确认
在吸嘴确认画面中，可分别进行各种确认，如自动生产中发生 NG 吸嘴或发生零件吸附率下降，吸附异
常时，可确认吸嘴状态，吸嘴交换器的动作，以及吸嘴更换是否正常。

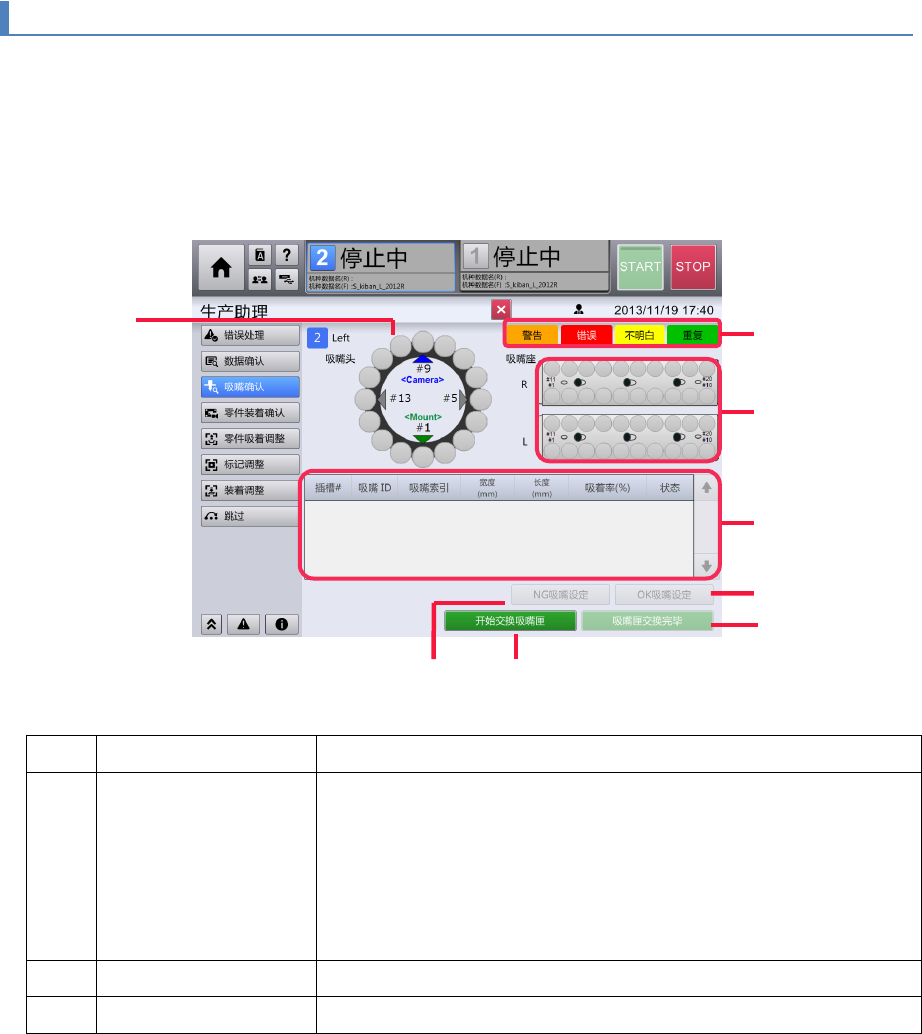

触摸［生产助理］画面子菜单面板中的［吸嘴确认］，显示［吸嘴确认］画面。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记号
名称
说明
(a) 调色盘 显示吸嘴头，吸嘴座，吸嘴列表中不同颜色的含义。
•
橙色：警告
•
红色：错误
•
黄色：不详
•
黄绿色：重复
(b) 吸嘴头 显示旋转吸嘴头的俯视图，显示吸嘴索引和安装的吸嘴 ID。
(c) 吸嘴座 显示吸嘴座的状态。
a
d
e
b
c
f
g
h
