第 4 章 操作篇
4-5.
计划
4

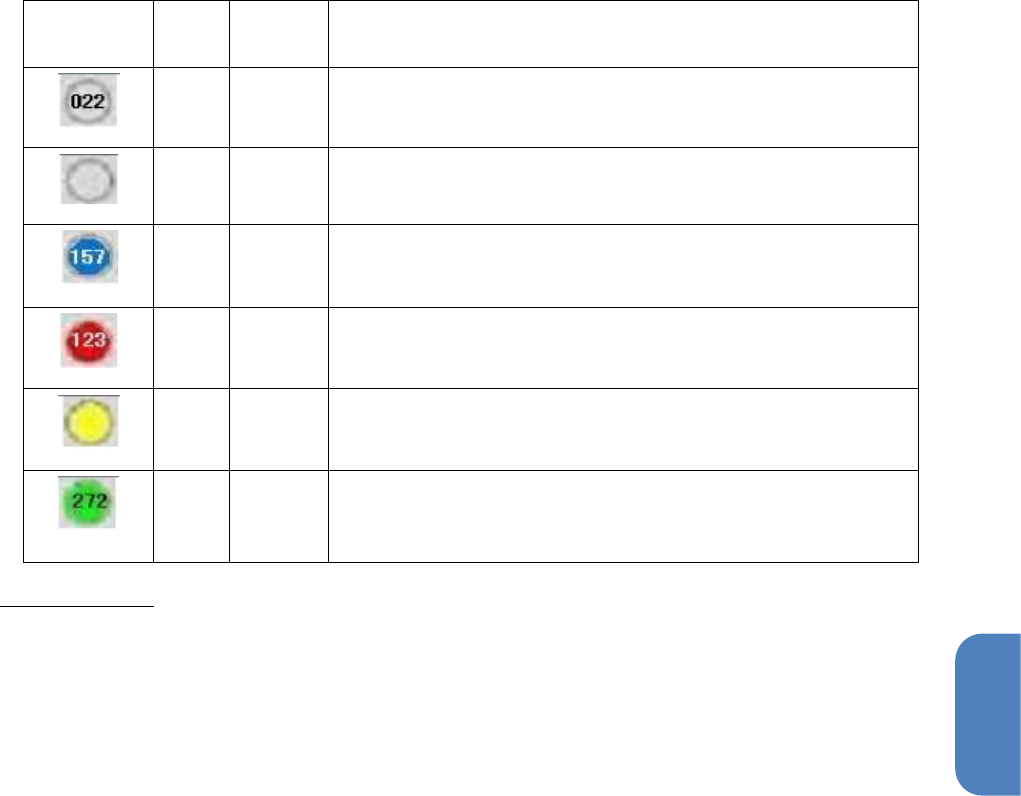

吸嘴的存放位置和状态画面图标的说明
图标
颜色
吸嘴 ID
的有无
说明
灰色 有 ID OK 吸嘴
机种数据中使用的吸嘴
灰色 无 ID 没有放置吸嘴（空的状态）
蓝色 有 ID OK 吸嘴
机种数据中没有使用的吸嘴
红色 有 ID NG 吸嘴
生产中无法使用的吸嘴
黄色 无 ID 吸嘴 ID 识别结果不详
黄绿
色
有 ID
吸嘴座（吸嘴头上的吸嘴存放位置）上有其他吸嘴，处于不匹配
状态
吸嘴 ID 显示为吸嘴座上的吸嘴。
吸嘴计划的操作
显示有黄色吸嘴时，请按以下步骤操作。
1
触摸［识别全部吸嘴 ID］。
识别所有吸嘴座上的吸嘴 ID。
根据 ID 识别的结果，更新所需吸嘴列表的显示。
2
在所需吸嘴列表中，确认自动生产中使用的吸嘴是否有不足。
3
如果有吸嘴不足的装置，请触摸［开始交换吸嘴匣］。
4
将吸嘴座从本机上取下。
5
一边查看所需吸嘴列表和吸嘴配置状态，一边将不足的吸嘴放到吸嘴座的空插槽中。
6
将更换好吸嘴的吸嘴座安装到本机上。
7
触摸［识别全部吸嘴 ID］。
识别所有吸嘴座上的吸嘴 ID。
有不足的吸嘴时，返回操作步骤 3。
73
第 4 章 操作篇
4-5.
计划
8
触摸［吸嘴匣交换完毕］。
将搬送输送带的位置恢复到可以开始生产的位置。
吸嘴座的更换
［安排：吸嘴座交换］对话框将在触摸［安排吸嘴］画面中的［开始交换吸嘴匣］后，或在执行简单计
划的过程中发生吸嘴不足时显示。
计划：吸嘴座更换对话框
记号
名称
说明
(a) 吸嘴列表 列表显示左右装置在切换机种后所需的吸嘴个数。
对于不足数超出 1 个的吸嘴，将按吸嘴的不足数从多到少（数量相同
时则按 ID 从下到大）以红底白字显示。
(b) 详细功能
为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解
除正面盖板的锁定。
(c) 跳过 跳过吸嘴座更换处理，关闭对话框，进入下一计划工序。
(d)
开始交换吸嘴匣
（吸嘴座）
中途取消计划的一系列处理，显示吸嘴计划画面。
(e)
吸嘴匣（吸嘴
座）交换完毕
对更换过的吸嘴座进行结束操作，再次确认吸嘴的过多或过少，然后关
闭对话框。如果没有问题，则进入下一计划工序。
a
b
c
e
d
74
第 4 章 操作篇
4-5.
计划
4
4-5-5. 暖机运转
触摸［安排］画面子菜单面板中的［简易安排］，选中［暖机运转］，然后触摸［自动执行］，将进行
预先设定的暖机运转动作。
Tips
•
在主菜单中按［手动操作］ -
［暖机运转］的顺序触摸后，将显示暖机运转画面，也
可进行暖机运转的设定和执行。有关详情，请参阅“4-9-8. 暖机运转”。
4-5-6. 吸嘴头的自动校准
触摸［安排］画面子菜单面板中的［简易安排］后，选中［吸嘴头自动校正］，然后触摸［自动执
行］，可进行吸嘴头的简易校准。
Tips
•
针对更换后的吸嘴头，请按照以上步骤执行自动校准。
•
触摸主菜单中的［校准］，显示本机完整的校准菜单。校准菜单仅在用户级别为［维
护］时显示。有关校正菜单的详细说明，请参见「4-16. 校准」。
