第 4 章 操作篇
4-4.
更换零件
4-4. 更换零件
4-4-1. 零件更换作业
无论显示的画面是什么，只要发生零件缺料，就会显示［零件缺料］对话框。
零件缺料对话框是指，显示不同装置在自动生产过程中发生的零件缺料状态，并通知装置整体的零件缺
料状况，然后调出零件更换对话框，以开始对发生零件缺料的供给部进行零件更换。
从［零件缺料］对话框的零件缺料状况列表中选择零件缺料的蓝色行。

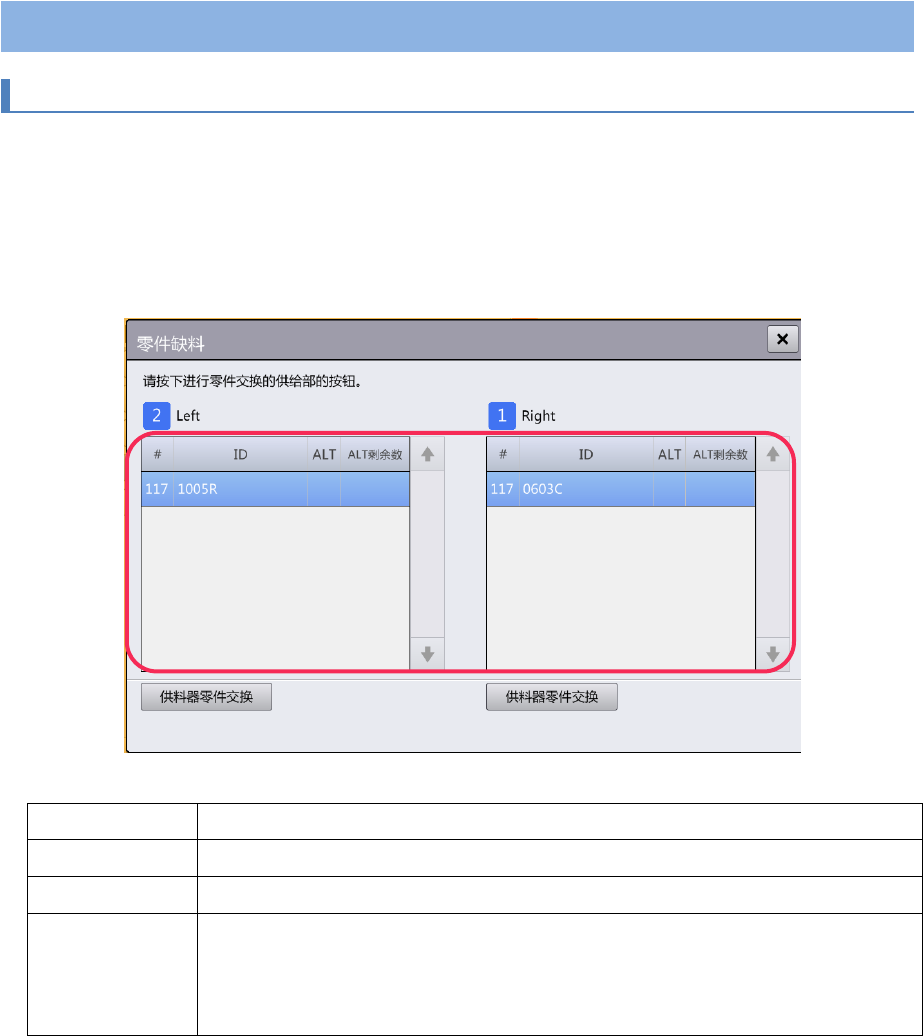

零件缺料对话框
# 显示发生零件缺料的供给位置编号。
零件代码 显示供给位置编号中设定的，发生零件缺料的零件之零件编号。
ALT 有替代设定时，显示替代源的供给位置编号。
剩余 ALT 数量 显示有替代设定的供给部中，未发生零件缺料的供给部数量。
显示为
1/3
时：
表示有替代设定的供给部数量（含替代源）为 3，其中未发生零件缺料的供给部
为 1。
48
第 4 章 操作篇
4-4.
更换零件
4
零件更换对话框
［零件交换］对话框将在［零件缺料］对话框中触摸［带式供料器零件交换］后显示。
零件更换完成后，如果还有发生零件缺料的供给位置，将再次显示［零件缺料］对话框。如果没有，则
返回正常画面。
触摸共用面板选择的装置将显示于对话框的左上方。
记号
名称
说明
(a) 操作者 ID 显示条形码读码器读取到的作业员 ID。
用户级别为［操作员］或［管理员］时，一定会读取。
(b) 零件更换列表 列表显示与零件更换对象装置侧的带式供料器供给部相关的信息。
选择的供给位置显示为蓝色，发生零件缺料的供给位置显示为红
色。
触摸红色显示的供给位置的［零件剩余数］，可更改零件剩余数。
(c) 供给位置#
用
/ 选择进行零件更换的供给位置编号。
(d) 零件代码 在上段显示［供给位置#］中选择的供给部零件的零件代码。
此外，下段将通过 OK/NG 显示条形码读码器读取到的更换零件的
零件代码及核对结果。
(e) 序列号（随机代码） 在上段显示上次零件核对时设定的序列码或随机代码。
下段将通过 OK/NG 显示条形码读码器读取到的核对对象序列码或
随机代码，以及核对结果。
(f) 零件剩余数 显示［供给位置#］中选择的供给部零件剩余数。
按照零件数据的零件存放个数中设定的零件数放置。
有关零件存放个数的详情，请参阅“4-12-9. 零件供给信息的编
辑”
(g) 全部交换完成 针对发生零件缺料的所有供给部，已完成零件更换。
(h) 强制解除
针对选择的，发生零件缺料的供给部，解除其零件缺料状态，直接
继续生产。
仅在用户级别为［维护］，且有条形码检查时可操作。
(i) 交换完毕 完成零件更换处理，关闭［零件交换］对话框。
b
a
c
d
e
f
g
h
i
49
第 4 章 操作篇
4-4.
更换零件
利用条形码检查
为了防止零件弄错，可通过条形码来检查。
更换零件时，利用条形码读码器读取作业员 ID。请事先准备作业员 ID 条形码。
条形码的检查分为以下 4 种。
类型
检查内容
Type A 仅检查更换后的零件代码
Type B 检查更换前后的零件代码和随机代码
支持 1 个条形码中含零件代码和随机代码的情况
Type C 检查更换前后的零件代码和序列码
支持零件代码和序列码不在一个条形码上的情况
Type S 根据用户设定的条形码格式检查更换前后的零件代码和随机代码
支持用户设定的条形码格式
