第 4 章 操作篇
4-6.
生产助理
吸附测试的中断
吸附测试将在以下条件下中断。
要重新开始，请触摸［执行吸取测试※］。
•
在执行吸附测试的过程中触摸了［STOP］。
•
在选中［错误停止］的状态下执行吸附测试时，发生了吸附/识别错误。
•
在选中［吸取后停止※］的状态下，完成了一个零件的吸附/识别。
Tips
•
对于经常发生吸附错误的零件，请调整［速度参数（%）※］的各种数值。
•
正在吸附零件时，触摸［零件教示］，可单独修改与零件识别相关的数据。
94
第 4 章 操作篇
4-6.
生产助理
4
4-6-5. 零件安装确认

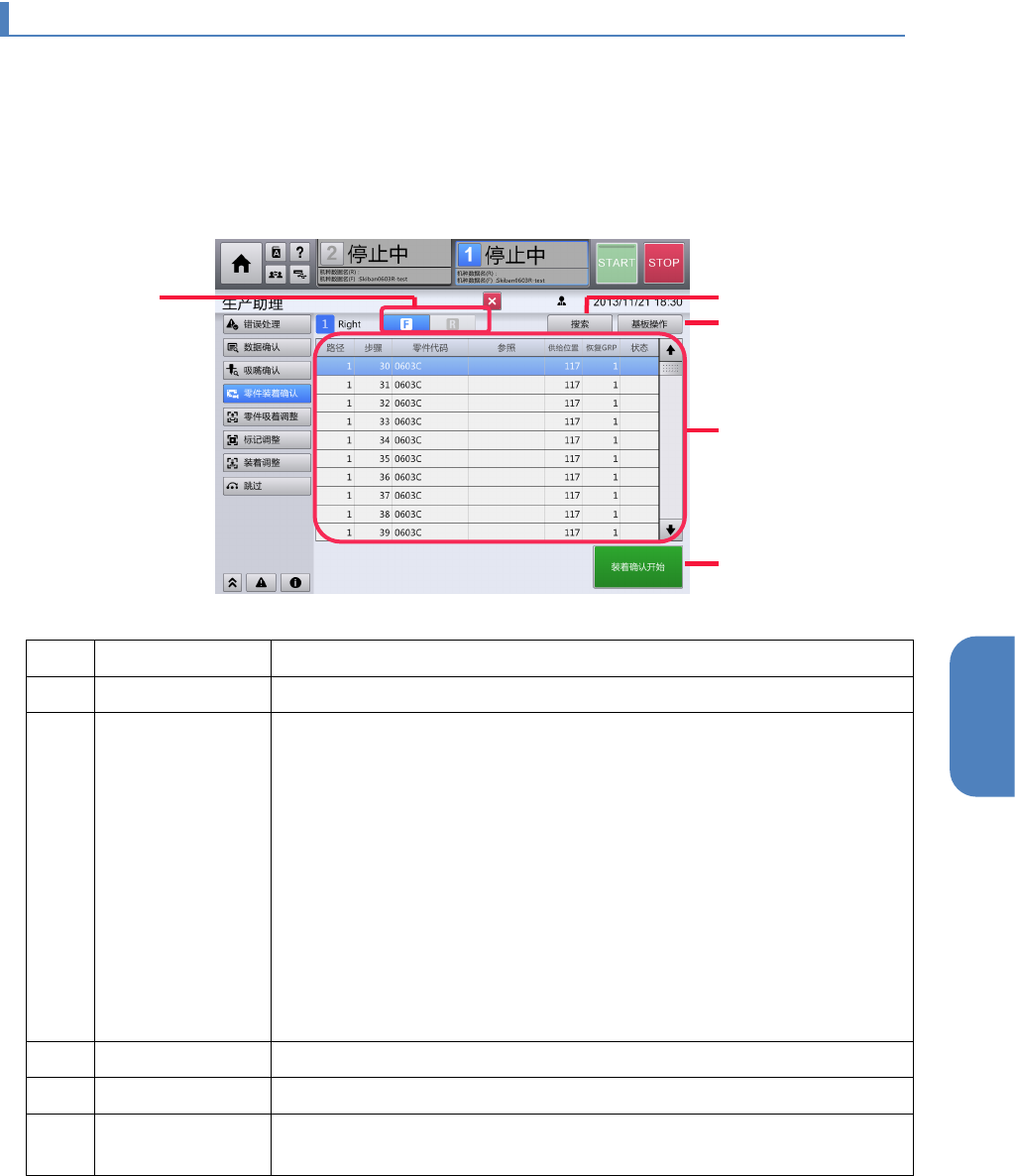

触摸［生产助理］菜单的［零件装着确认］，显示［零件装着确认］画面。
在零件安装确认画面中，可对机器上正在生产的基板，用基板相机确认是否有未安装零件的步骤，针对
未安装的步骤，进行单独安装。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记号
名称
说明
(a) 轨道选择按钮 触摸 F/R，选择正在用进行零件安装确认的机种数据生产的轨道。
(b) 安装步骤列表 显示安装步骤的列表（各工作台）。
•
路径：显示安装数据的路径编号。
•
步骤：显示安装数据的步骤编号。
•
零件代码：显示零件的零件代码。
•
参照：显示安装步骤的部件名。
•
供给位置#：显示供给位置编号。
•
恢复 GRP：显示补料分组编号。
•
状态：如果生产中的机种数据已经安装完成，则显示［确定］，
如果发生错误，则显示［错误］。
(c) 搜索 显示［搜索］对话框，搜索列表中显示的数据。
(d) 基板操作 显示［基板操作］对话框，搬入/搬出要进行确认操作的基板。
(e) 装着确认开始
显示［装着确认］对话框，通过相机确认零件的安装位置，如果未安
装，则重新安装。
1
触摸共用面板的装置按钮，选择正在生产安装确认对象基板的装置
a
e
d
b
c
95
第 4 章 操作篇
4-6.
生产助理
2
触摸 F/R，选择轨道。
3
触摸［搜索］，显示［搜索］对话框。
有关［搜索］对话框的详情，请参阅下述的“搜索对话框的详情”。
4
在［搜索］对话框中设定各个项目，触摸［寻找］。
将在安装步骤列表中显示的安装步骤数据中搜索。
5
从安装步骤列表中选择要进行安装确认的步骤。
6
触摸［基板操作］。
显示［基板操作］对话框。
有关［基板操作］对话框的详情，请参阅下述的“基板操作对话框的操作”。
7
触摸要进行安装确认的轨道的［搬入］。
基板放置在本机内。
8
触摸［关闭］，关闭［基板操作］对话框。
9
触摸［装着确认开始］。
显示［装着确认］对话框，确认零件是否正确安装在安装位置上。未安装零件的步骤中将安装
零件。
有关［装着确认］对话框的详情，请参阅下述的“安装确认对话框”。
10
触摸［基板操作］。
显示［基板操作］对话框。
有关［基板操作］对话框的详情，请参阅下述的“基板操作对话框的操作”。
11
触摸已进行安装确认的轨道的［搬出］。
取出基板，安装确认结束。
96
