第 4 章 操作篇 4- 4. 更换零件 利用条形码检查 为了防止零件弄 错，可通过条 形码来检查。 更换零件时，利 用条形码读码 器读取作业员 ID 。请事先准备作 业员 ID 条形码。 条形码的检查分 为以下 4 种。 类型 检查内容 Type A 仅 检查更换后的零件代 码 Type B 检 查更换前后的零件代 码和随机代码 支持 1 个条形码中含零件代码和随 机代码的情况 Type C 检 查更换前后的零件代 码和序列码 支…
第 4 章 操作篇
4-4.
更换零件
4

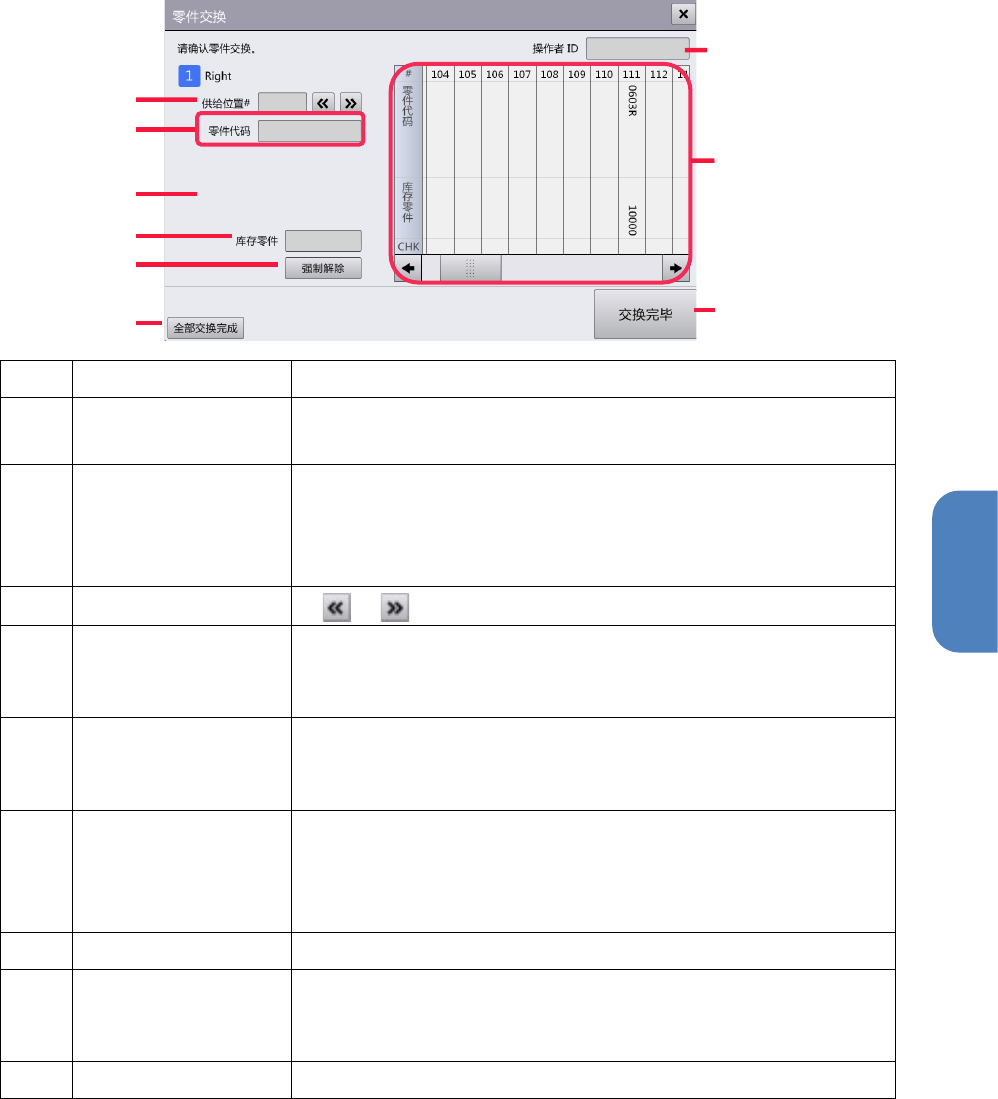

零件更换对话框
［零件交换］对话框将在［零件缺料］对话框中触摸［带式供料器零件交换］后显示。
零件更换完成后，如果还有发生零件缺料的供给位置，将再次显示［零件缺料］对话框。如果没有，则
返回正常画面。
触摸共用面板选择的装置将显示于对话框的左上方。
记号
名称
说明
(a) 操作者 ID 显示条形码读码器读取到的作业员 ID。
用户级别为［操作员］或［管理员］时，一定会读取。
(b) 零件更换列表 列表显示与零件更换对象装置侧的带式供料器供给部相关的信息。
选择的供给位置显示为蓝色，发生零件缺料的供给位置显示为红
色。
触摸红色显示的供给位置的［零件剩余数］，可更改零件剩余数。
(c) 供给位置#
用
/ 选择进行零件更换的供给位置编号。
(d) 零件代码 在上段显示［供给位置#］中选择的供给部零件的零件代码。
此外，下段将通过 OK/NG 显示条形码读码器读取到的更换零件的
零件代码及核对结果。
(e) 序列号（随机代码） 在上段显示上次零件核对时设定的序列码或随机代码。
下段将通过 OK/NG 显示条形码读码器读取到的核对对象序列码或
随机代码，以及核对结果。
(f) 零件剩余数 显示［供给位置#］中选择的供给部零件剩余数。
按照零件数据的零件存放个数中设定的零件数放置。
有关零件存放个数的详情，请参阅“4-12-9. 零件供给信息的编
辑”
(g) 全部交换完成 针对发生零件缺料的所有供给部，已完成零件更换。
(h) 强制解除
针对选择的，发生零件缺料的供给部，解除其零件缺料状态，直接
继续生产。
仅在用户级别为［维护］，且有条形码检查时可操作。
(i) 交换完毕 完成零件更换处理，关闭［零件交换］对话框。
b
a
c
d
e
f
g
h
i
49
第 4 章 操作篇
4-4.
更换零件
利用条形码检查
为了防止零件弄错，可通过条形码来检查。
更换零件时，利用条形码读码器读取作业员 ID。请事先准备作业员 ID 条形码。
条形码的检查分为以下 4 种。
类型
检查内容
Type A 仅检查更换后的零件代码
Type B 检查更换前后的零件代码和随机代码
支持 1 个条形码中含零件代码和随机代码的情况
Type C 检查更换前后的零件代码和序列码
支持零件代码和序列码不在一个条形码上的情况
Type S 根据用户设定的条形码格式检查更换前后的零件代码和随机代码
支持用户设定的条形码格式
50
第 4 章 操作篇
4-4.
更换零件
4

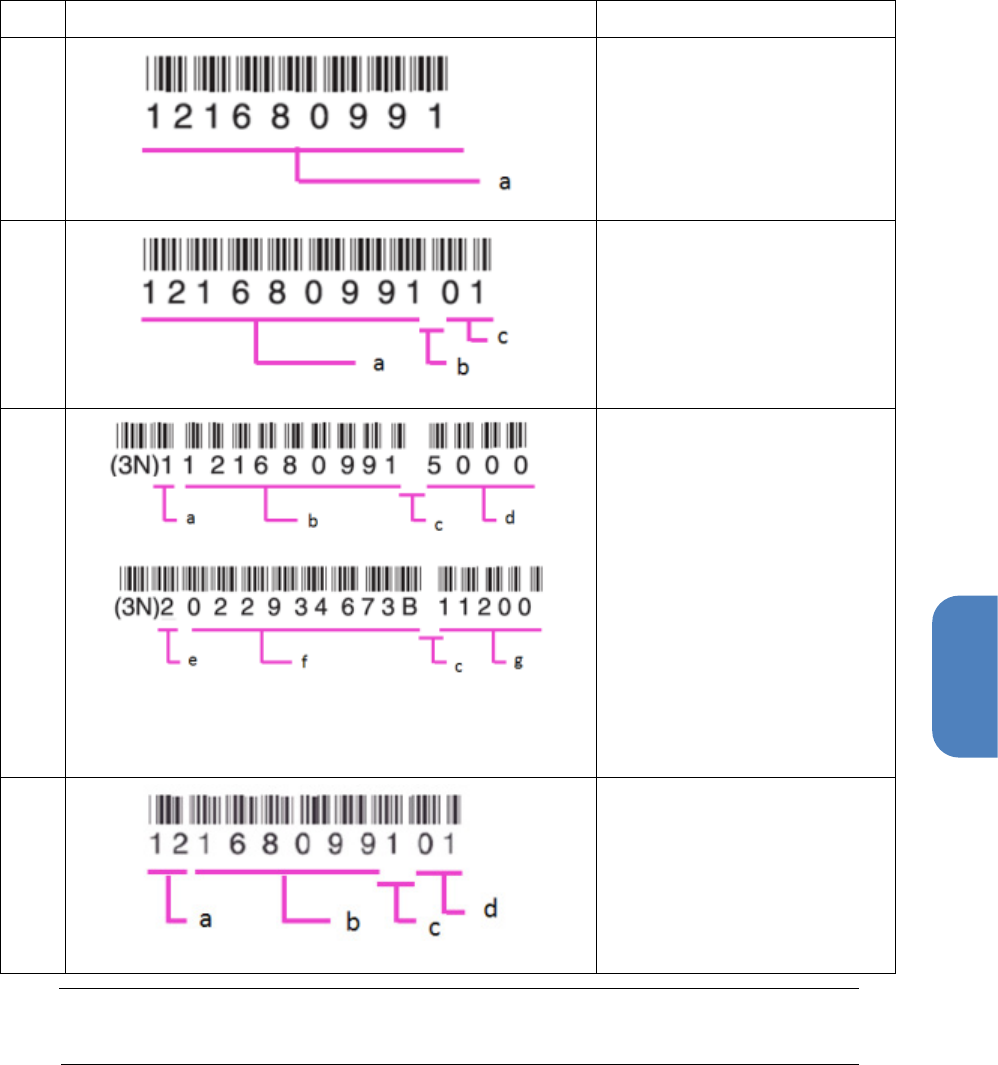

条形码读取用格式
Type
条形码
说明
A
(a)
零件代码
B
(a)
零件代码
(b)
空格
(c)
随机代码（每个卷轴自
带的固有英文数字）
C
(a)
表示零件代码信息的识
别编号"1"（固定）
(b)
零件代码
(c)
空格
(d)
零件个数（不检查）
(e)
表示序列码信息的识别
编号"2"（固定）
(f)
序列码（所有检查）
(g)
空格
(h)
承包商代码（不检查）
S
(a)
不检查的部分
(b)
零件代码
(c)
不检查的部分
(d)
随机代码
Tips
•
承包商代码为（社）电子信息技术产业协会(JEITA) 中注册的各企业编号。
