第 4 章 操作篇 4- 14. 数据创建步骤 4 22 触摸［下一页］。 显示吸附，废弃 画面。 23 触摸［零件废弃］的［放弃执行］。 为了从吸嘴上取 下识别到的零 件，进行废弃动作。 24 触摸［下一页］。 显示注册信息确 认画面。 触摸 ［表示明细］，显示注册 零件的详细信 息。 25 触摸［注册］，注册零件。 结束零件生成向 导，返回数据 编辑 - 零件共用画 面，零件注册完成。 279
第 4 章 操作篇
4-14.
数据创建步骤
18
在［新规作成］中触摸 。
在零件监视器上绘制机体部分。
设定圆角时，在设定机体的多边形后，按［编辑］ - ［圆］的顺序触摸，将在显示的多边形角
上出现圆形。
移动圆形，可将角的部分设定为圆角。
19
触摸［下一页］。
20
触摸［识别开始］后执行识别。
21
确识别别结果中显示［确定］。
触摸结果行，显示详细内容。
278
第 4 章 操作篇
4-14.
数据创建步骤
4
22
触摸［下一页］。
显示吸附，废弃画面。
23
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
24
触摸［下一页］。
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
25
触摸［注册］，注册零件。
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
279
第 4 章 操作篇
4-14.
数据创建步骤
异形零件（有锡球）时
1
输入［零件代码］。
输入任意的零件名称，零件别称及注释。
2
从［形状种类］的下拉列表中选择［异形零件］［(有球)］。
3
输入零件长度。
触摸［零件边长 1 (mm)］和［零件边长 2 (mm)］的文本框后输入。
输入任意的［形状名称］，［容许率］。
4
从下拉列表中分别选择［使用相机］和［照明］。
5
触摸［下一页］。

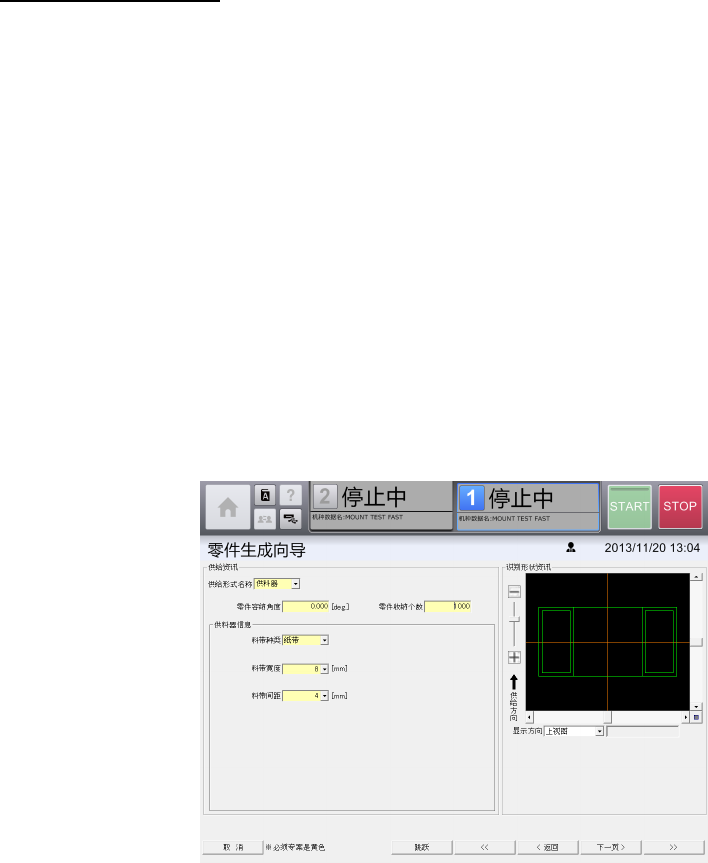

显示供给信息画面。
6
从下拉列表中分别选择［供给形式］，［零件容纳角度］，［零件收纳个数］。
7
从下拉列表中分别选择［供料器信息］的［料带种类］，［料带宽度］，［料带间
距］。
280
