第 2 章 系统概要
2-4.
机器的构成

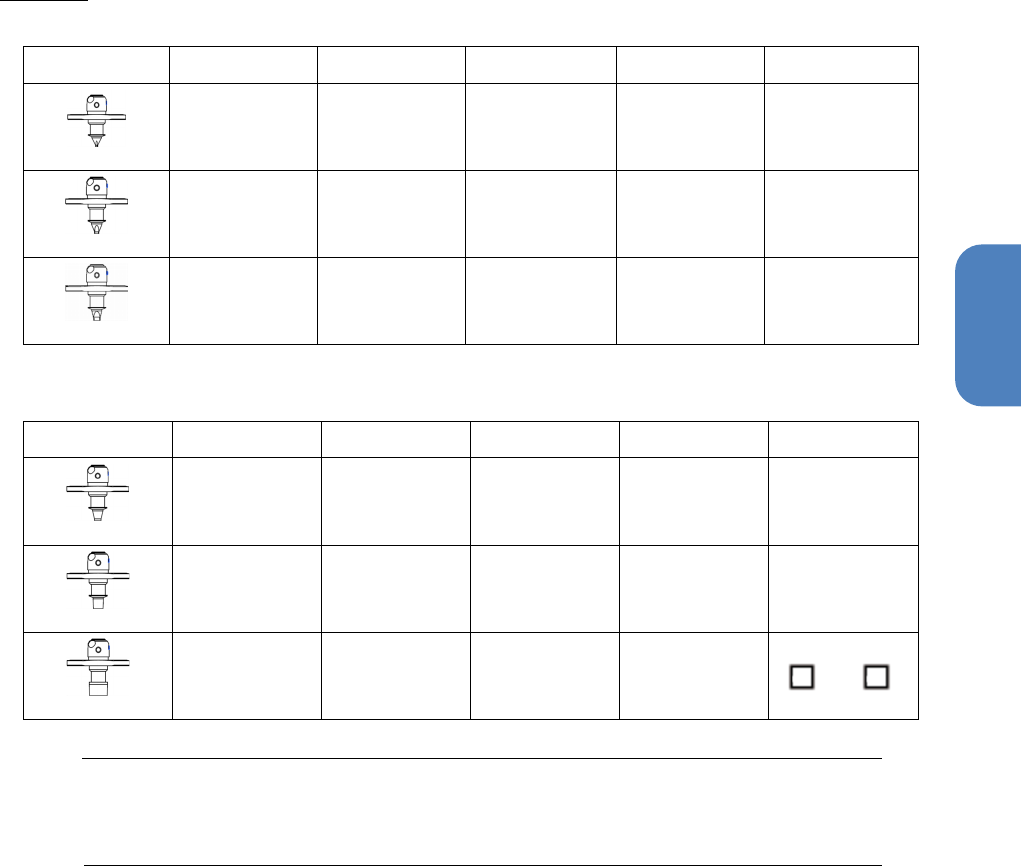

吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)X
0.4mm×0.3mm
（长方形）
0.08mm
（X 型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（2 孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.7mm 1608
507 HF12081 1.4mm 1.0mm 2012-3216
508 HF25201 2.5mm 2.0mm
3 ~ 5
注意
•
本机可检测吸嘴脱落。请使用 RX-7 专用的吸嘴。
•
请勿直接用手将吸嘴安装到吸嘴头上。安装的吸嘴将无法识别。
17
2
第 2 章 系统概要
2-5.
印刷基板设计基准
2-5. 印刷基板设计基准
2-5-1. 印刷基板设计规格
安装本机的印刷基板，除了有大小，厚度限制外，为了安装时的夹钳，定位和搬送，需要留出一定的空
间。请在下述规格的基础上设计印刷基板。
项目
规格
可使用的基板尺寸 单输送带 最小：50mm×50mm
最大：360mm×450mm
双输送带 最小：50mm×50mm
最大：360mm×250mm
可安装的基板范围 单输送带 最小：50mm×44mm
最大：360mm×444mm
双输送带 最小：50mm×44mm
最大：360mm×244mm
基板厚度 0.3mm 至 6.0mm
基板容许弯曲精度
如下图所示，从安装方向看，印刷基板的容许弯曲上下均为最大 0.5 mm。
18
第 2 章 系统概要
2-5.
印刷基板设计基准
安装前基板的状态
如下图所示，从印刷基板两端向内 3 mm 的范围内不可安装元件。此外，安装元件的最大高度为 26
mm。
19
