第 4 章 操作篇
4-3.
自动生产

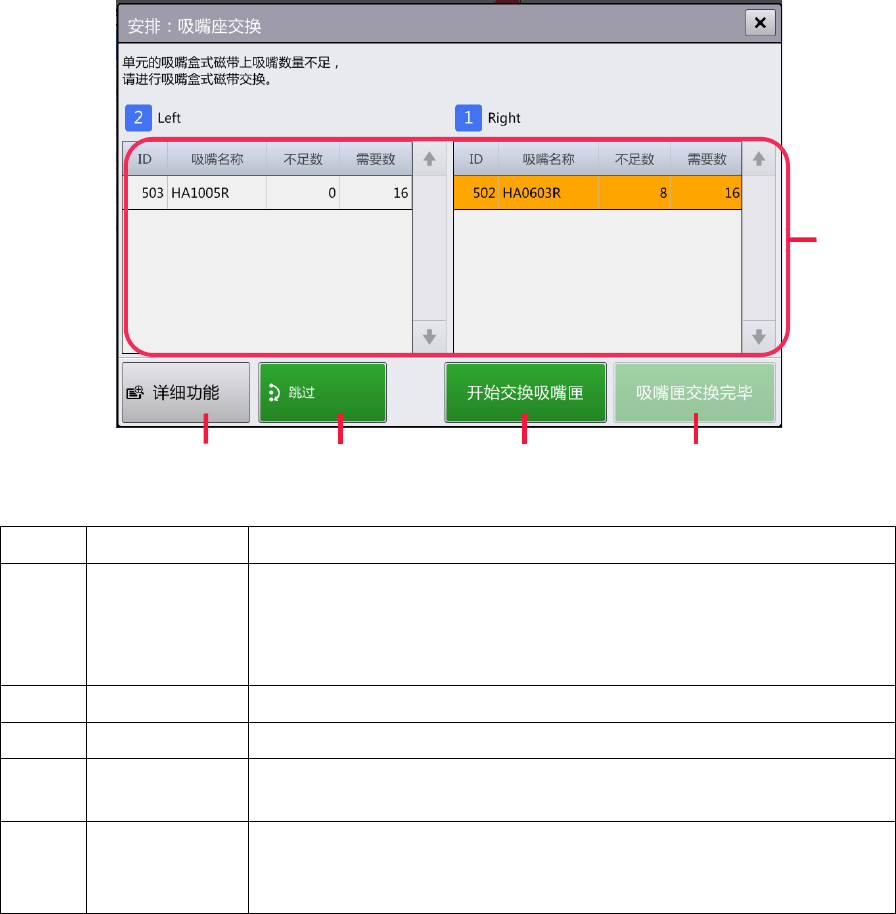

计划：吸嘴座更换对话框
计划工序时出现吸嘴不足的情况下，将显示［安排：吸嘴座交换］对话框。
记号
名称
说明
(a) 吸嘴列表 列表显示左右装置在切换机种后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以红底白字显示。
(b) 详细功能 在中途取消计划的一系列处理，切换为吸嘴计划画面的显示。
(c) 跳过 跳过吸嘴座更换处理，关闭对话框，进入下一计划工序。
(d)
开始交换吸嘴匣
（吸嘴座）
为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解
除正面门的锁定。
(e)
吸嘴匣（吸嘴
座）交换完毕
对更换过的吸嘴座进行结束操作，关闭对话框，再次确认吸嘴的过多或
过少。
如果没有问题，则进入下一计划工序。
a c d e
a
24
第 4 章 操作篇
4-3.
自动生产
4
计划：输送带调整对话框
计划工序时如果调整搬送输送带的宽度，将显示［安排：轨道宽度调整］对话框。
记号
名称
说明
(a) 调整方法 选择输送带宽度的调整方法。
•
自动宽度调整：根据机种数据的基板 Y 尺寸，自动调整输送
带宽度。
•
继承：将对象轨道的宽度恢复为计划前的位置。
(b) 详细功能 中止输送带宽度调整，切换到基板搬送计划画面。
(c) 跳过 关闭对话框，跳过输送带宽度调整。
(d) 输送带宽度调整
将进行机种切换的对象轨道之基准轨道位置恢复为计划前的位置，调
整输送带宽度。
a
b c d
25
第 4 章 操作篇
4-3.
自动生产
计划：台车更换对话框
计划工序时，确认各装置的生产中使用的台车类型是否兼容，并进行更换时，将显示［安排：台车交
换］对话框。
记号
名称
说明
(a) 台车上升 显示［确认元件更换台车上升］对话框。
在显示的对话框中触摸［上昇］后，将上升台车并固定。
(b) 台车下降 降下对象装置的台车。
进行台车更换后，零件核对结果将全部重置。
(c) 详细功能 中止台车更换，切换到供给部计划画面。
(d) 跳过 关闭对话框，跳过台车更换，进入下一计划工序。
(e) 零件核对 关闭对话框，切换为［安排：核对零件］对话框。
台车下降，但核对结果不清除。
计划：零件核对对话框
触摸［安排：台车交换］对话框的［零件核对］后，零件更换台车下降，显示［安排：核对零件］对话
框。
零件分为有条形码核对和无条形码核对。无条形码核对时，将只检查带式供料器是否正确放置在更换对
象的供给部中。 关于条形码核对的详情，请参阅“4-4-1. 零件更换作业”。
a
b
c d e
