第 4 章 操作篇 4- 3. 自动生产 4-3-5. 吸嘴头状况 在吸嘴头状况画 面中，可确认 共用面板中选择的， 生产中装置内 的吸嘴头运行状况， 错误状况，警 告状 况。 触摸 ［自动生产］画面子菜单 面板中的［吸 嘴头状况］后显示。 触摸共用面板选 择对象装置， 画面左上方将显示选 择的装置。 记号 名称 说明 (a) 吸嘴头资讯 显示对象装置中 的吸嘴头信息 。 (b) 吸嘴一览 列表显示对象装 置（吸嘴头） 上安装的吸嘴信息…
第 4 章 操作篇
4-3.
自动生产
4

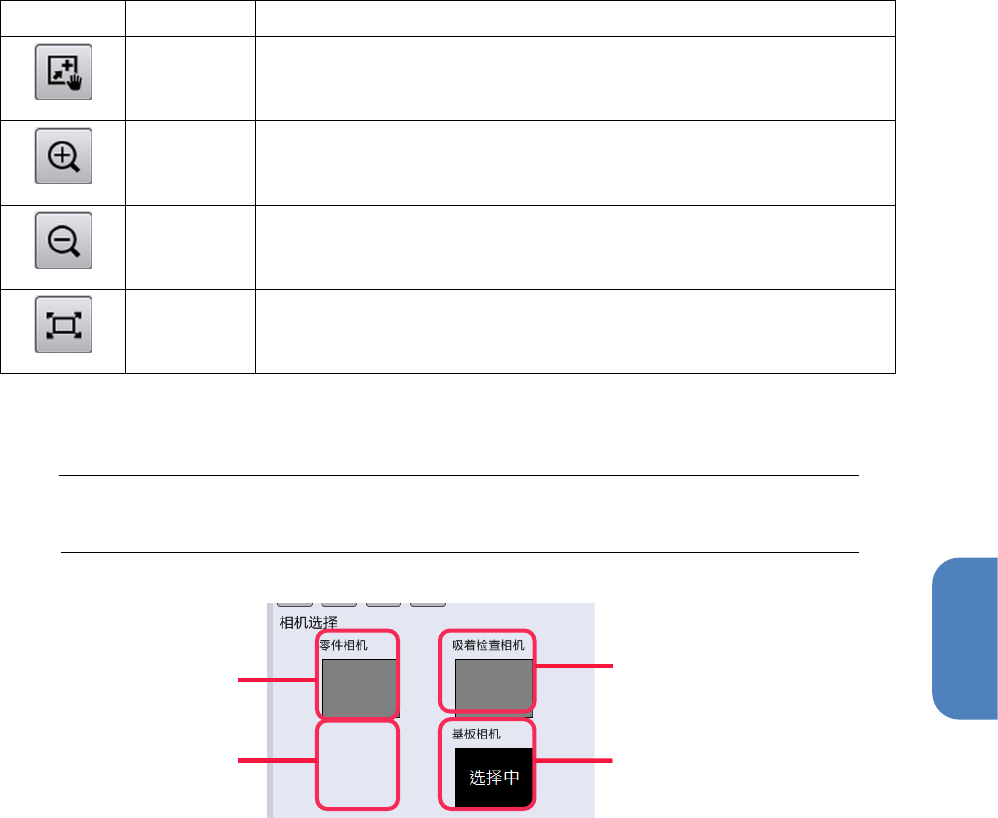

选中相机的操作
通过相机图像右下方的按钮，可进行以下操作。
按钮
名称
说明
拖动模式 触摸后，光标将切换为手形，可触摸显示框内的图像后拖动。
再次触摸，解除拖动模式。
放大模式 触摸后，光标将切换为加号形状，可触摸显示框内的图像后放大。
再次触摸，解除放大模式。
缩小模式 触摸后，光标将切换为减号形状，可触摸显示框内的图像后缩小。
再次触摸，解除缩小模式。
复原
将通过放大/缩小更改显示大小后的图像，恢复为可在图像窗口完整显
示的大小。
■相机选择区域
在选中的相机中显示［选择中］字样。
注意
•
即使安装了固定相机，如果在设定中设定为［不使用］，将不会显示。
(a)
零件相机
识别吸附的零件。
(b)
固定相机
识别大型零件（选项）。
(c)
吸附检查相机
识别零件的吸附姿势。吸附零件时，为了检查吸附状态，从零件侧面进行识别，来检查零件高
度。可检查吸附错误。
(d)
基板相机
识别基板上的各种识别标记。
a
c
d
b
41
第 4 章 操作篇
4-3.
自动生产

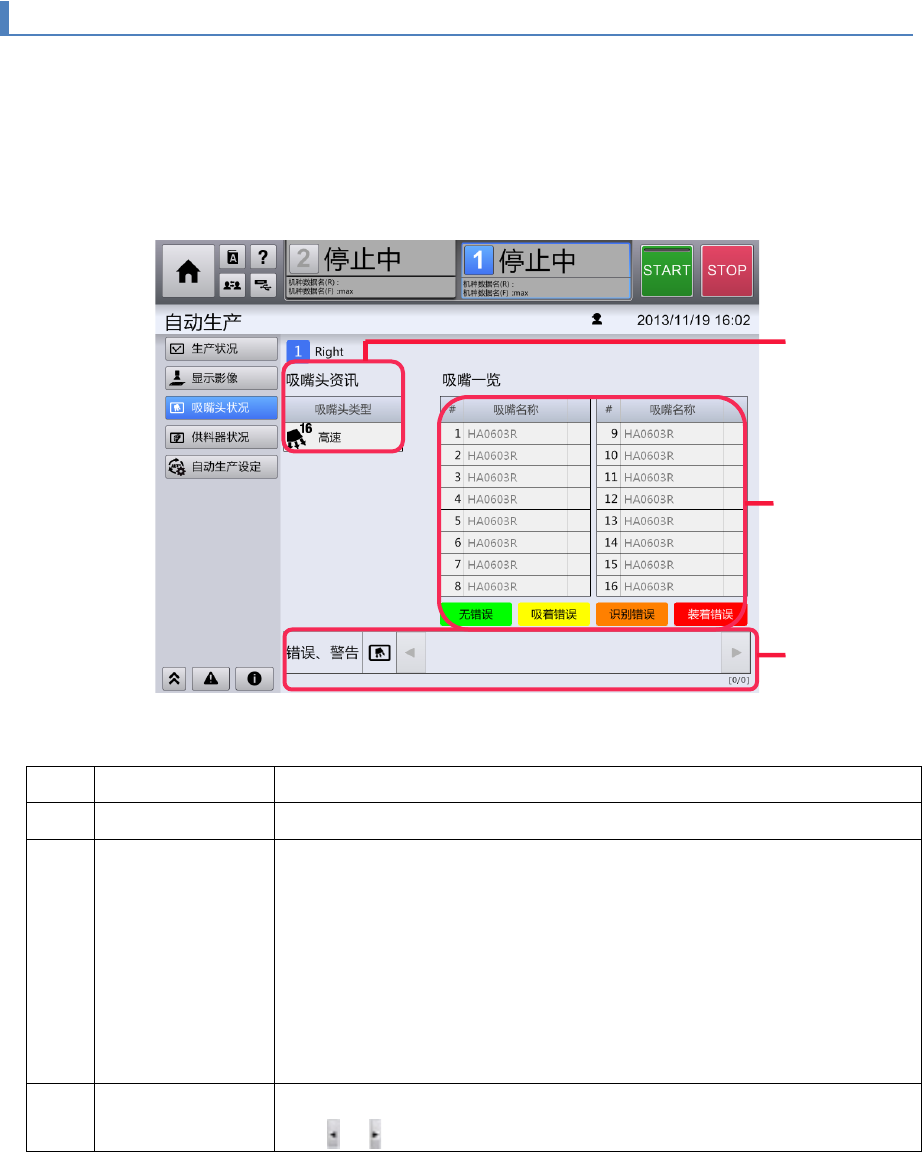

4-3-5. 吸嘴头状况
在吸嘴头状况画面中，可确认共用面板中选择的，生产中装置内的吸嘴头运行状况，错误状况，警告状
况。
触摸［自动生产］画面子菜单面板中的［吸嘴头状况］后显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记号
名称
说明
(a) 吸嘴头资讯 显示对象装置中的吸嘴头信息。
(b) 吸嘴一览
列表显示对象装置（吸嘴头）上安装的吸嘴信息（［吸嘴形式］，运行
状况等）。
以右侧单元格的颜色显示运行状况。
•
无错误：绿色
•
吸着错误：黄色
•
识别错误：橙色
•
装着错误：红色
(c) 错误、警告 显示与对象吸嘴头相关的错误，警告的发生状况。
触摸
/ ，可确认所有的错误和警告。
显示吸嘴的错误，警告
有关吸嘴的错误/警告显示的详情，请参阅“4-3-3. 生产状况的显示”的“错误，警告的显示”。
a
b
c
42
第 4 章 操作篇
4-3.
自动生产
4

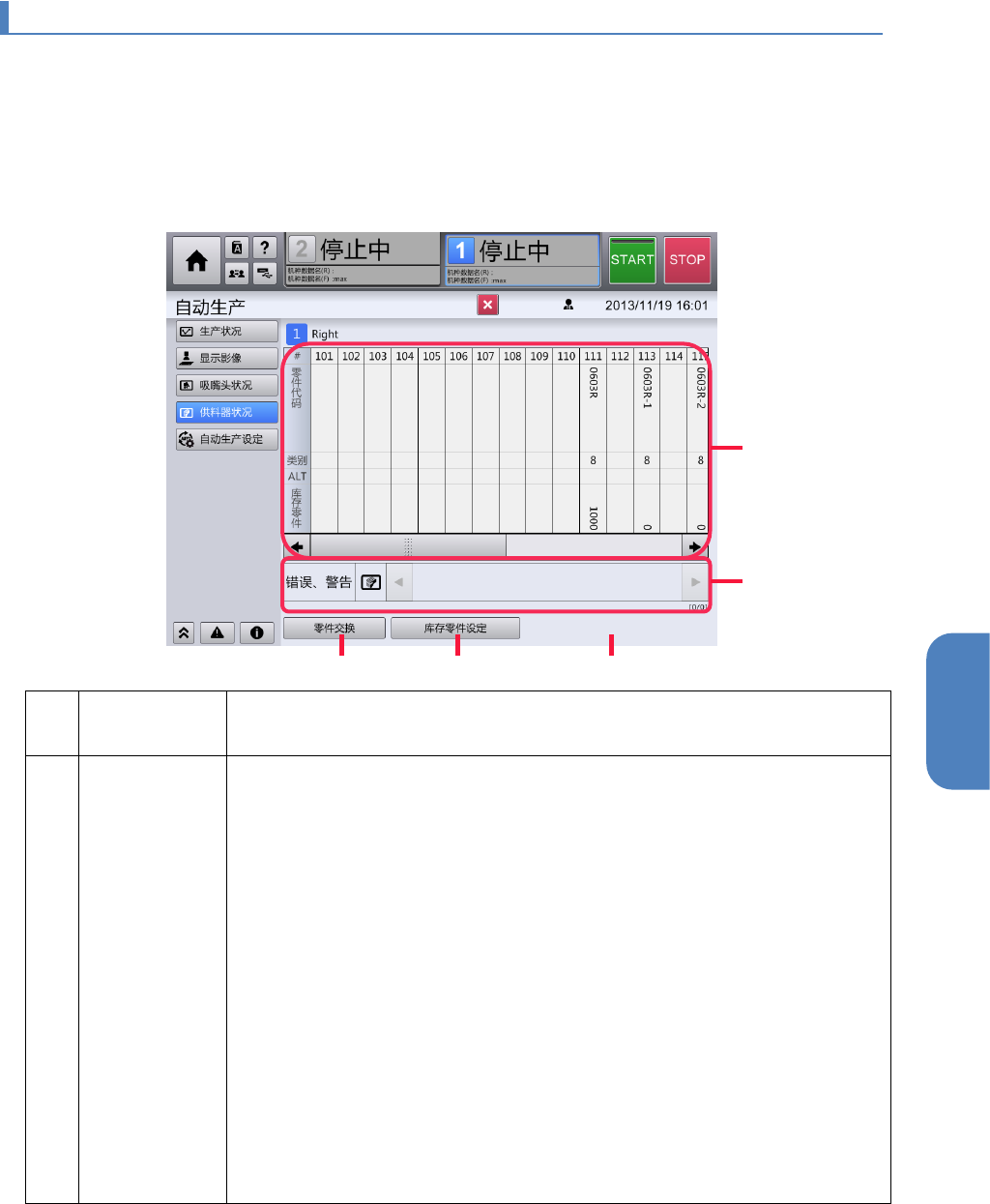

4-3-6. 供给部状况
在供给部状况画面中，可确认供给部零件的配置状况，以及错误，警告状况。此外，还可在此画面上进
行零件更换。
触摸［自动生产］画面子菜单面板中的［供料器状况］后显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记
号
名称
说明
(a) 供给部列表 列表显示与对象装置侧供给部相关的信息（带式供料器的配置状况等）。
•
#：显示供给位置编号。
•
零件代码：显示零件的零件代码。
•
类别：显示所用带式供料器的种类。
•
ALT：有替代设定时，显示替代源的供给位置编号。
•
零件剩余数：显示当前的零件剩余数。
供给部发生错误时，将显示为以下颜色。
•
零件缺料错误：红色（文字为白色）
•
零件缺料警告：黄色
•
吸附率降低警告：橙色
•
带式供料器维护不可继续生产：粉色
有关零件供给部的错误，警告显示详情，请参阅“4-3-3. 生产状况的显
示”的“错误，警告的显示”
a
c
d
b
e
