第 4 章 操作篇
4-11.
数据编辑
4-11-11. 数据排列
输入排列所需的设定。通过排列，可自动生成生产效率较高的机种数据。编辑排列结果并创建机种数据
时，可通过模拟确认节拍时间的结果。

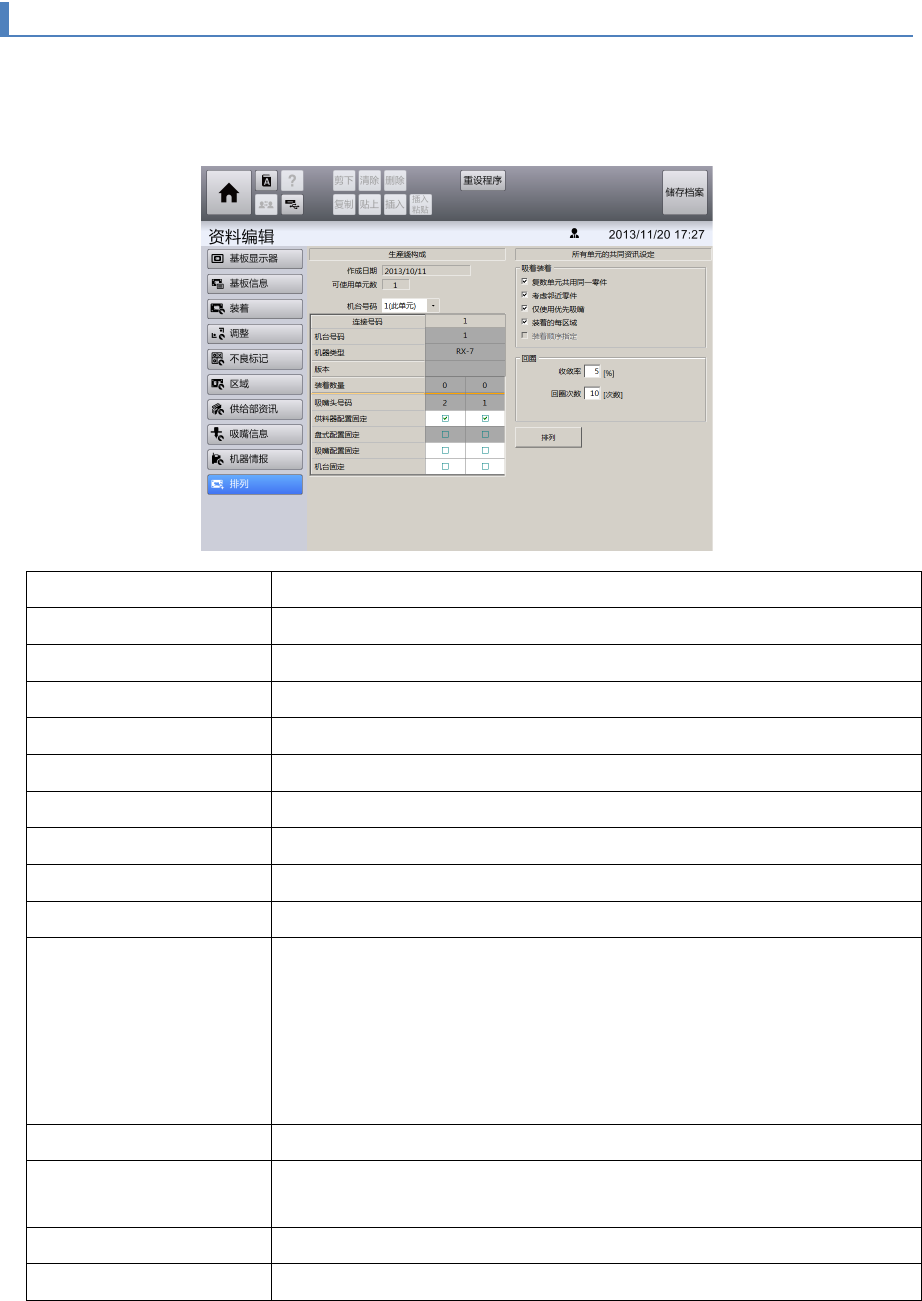

触摸［数据编辑］菜单画面左侧的子菜单面板中的［排列］，显示［排列］画面。
项目名称
说明
可使用单元数 显示连接使用的电子零件安装机台数。
线名 数据中使用生产线信息时，显示生产线名称。
作成日期 显示执行排列或模拟的日期时间。
总工作时间 ［sec］ 显示各电子零件安装机的总计节拍时间。
连接编号 显示连接的电子零件安装机顺序。
机台号码 显示设定的单元格编号。
机器类型 显示设定的电子零件安装机类型。
工作时间 ［sec］ 显示完成所有零件安装的时间。
装着数量 显示零件的安装数量。
吸嘴头编号 全部：显示单元格中所有吸嘴头的排列选项。
设定内容不共通的项目中复选框显示为浅色。
各复选项目以所有吸嘴头编号为对象。
R：显示单元格中后侧吸嘴头的排列选项。
各复选项目以后侧吸嘴头编号为对象。
F：显示单元格中前侧吸嘴头的排列选项。
供料器配置固定 选中后，带式供料器供给部配置的设定将固定。
盘式配置固定 选中后，托盘供给部配置的设定将固定。
仅在选中机器信息画面的［有盘式］时可选择。
吸嘴配置固定 选中后，吸嘴配置的设定将固定。
吸着顺序排列 选中后，进行零件吸附顺序的排列。
210
第 4 章 操作篇
4-11.
数据编辑
4
项目名称
说明
安装顺序排列
进行零件安装顺序的排列时选中。排列 1 次都没有完成，或完成排列
后被重置的情况下，选中无条件。
复数单元共用同一零件 选中后，将把同一零件分割为 2 个单元格进行排列。
低速装着零件< 在 0%～100% 的范围内输入超驰的值。
零件的超驰值比输入的超驰值低时，则视该零件为延迟零件。延迟零件
将排列在后半部分安装。
考虑邻近零件
选中后，即使在安装屏蔽箱之前安装内侧零件，吸嘴前端部分也不会和
其他已安装的零件发生干扰。
如果选中本项目执行排列，［装着］中指定的［恢复完结］将全部清
除，并在执行排列后自动重置。
仅使用优先吸嘴
安装设定有多个共用吸嘴的零件时，如果选中本项目执行排列，将只使
用优先吸嘴。优先吸嘴的设定在零件资料库列表或零件批量编辑画面中
进行。
如果取消勾选本项目，将根据排列自动选择使用的吸嘴。
生成不支持共用设定（1 个零件选择多个吸嘴时）的电子零件安装机的
机种数据时，选中本项目执行排列。
收敛率 在 1%～100% 的范围内输入收敛率的值。
连接机器中最快的电子零件安装机和最慢的电子零件安装机的时间差在
输入的比率内时，判断为已收敛。
回圈次数 在 1 次～100 次的范围内输入重复次数。
按输入的次数重复排列，提高排列的精度。
排列的执行
设定各项目后，触摸［排列］。显示排列进度对话框。
模拟的执行
进行供给部配置，吸嘴配置的微调，触摸［模拟］。显示模拟进度对话框。
211
第 4 章 操作篇
4-12.
零件编辑
4-12. 零件编辑
可编辑零件数据，调出零件生成向导。
触摸主菜单中的［零件编辑］后显示。
菜单
操作
零件搜索 在零件资料库数据库中搜索对象零件。
零件类别信息 编辑零件代码，形状种类等基本信息。
形状信息 编辑零件大小，极性位置。
识别资讯 编辑零件的识别参数。
脚/BGA 显示零件的引脚信息，BGA 信息。
顺序 编辑零件的吸附/安装顺序。
编辑零件的吸附/安装速度，使用的吸嘴。
相机 编辑用于零件识别的相机种类，照明级别。
零件供给 编辑零件的供给形态，供给参数。
补正 显示和编辑零件数据的吸附中心偏移量，识别中心偏移量信息。
212
