第 4 章 操作篇 4- 6. 生产助理 ［基板图像］ 选项卡 显示当前正在生 产的机种数据 的基板示意图。 记号 名称 说明 (a) 部件名搜索文本 框 / 部 件名搜索按钮 （ ） 以部件名为关键 字，从选择的 步骤中搜索数据（部 分搜索 * ）。存在 匹配数据时，将 把基板示意图 对应的步骤位置变为 选择状态。 * 可以只使用 部件名的一部分搜索。 (b) 基 板示意图 显示对象轨道上 正在生产的基 板示意图。针对显示 的基板…
第 4 章 操作篇
4-6.
生产助理
4
记号
名称
说明
(b) NC 数据列表 列表显示对象装置及轨道上正在生产的 NC 数据。
•
步骤：显示安装步骤编号。
•
参照：显示零件的部件名。
•
零件代码：显示零件的零件代码。
•
供给位置：显示零件的供给位置。
•
区域 ID：显示步骤所属区块的［区域 ID］。
•
路径 #：吸附相和安装相的一系列动作称为路径，显示表示
其顺序的路径编号。
•
供给顺序：显示在路径的吸附相中零件吸附的顺序。
•
装着顺序：显示在路径的安装相中零件安装的顺序。
•
步骤状态：按照列表下方显示的调色盘颜色，以不同的背景
色显示自动生产时的步骤状态。
•
跳过状态：以文字颜色区分自动生产时的跳过状态（供给部
跳过，区块跳过，步骤跳过）。通常文字颜色在跳过 OFF 时
为黑色，跳过 ON 时为灰色。
(c) 调色盘 显示 NC 数据列表上的步骤状态栏背景颜色的意思。
•
灰色：未安装（通常的列表显示）
•
绿色：已安装
•
黄色：吸附错误
•
橙色：识别错误
•
红色：安装错误
(d) 相机移动 将相机移动到 NC 数据列表中选择的步骤安装位置，显示图像。
关于相机显示，将显示下述的相机操作对话框。
(e) 停止前步骤位置 选择本机停止前最后操作的步骤。
(f) 表示明细 显示 NC 数据列表中选择的步骤详情数据。
显示 NC 数据／零件数据详情对话框。
79
第 4 章 操作篇
4-6.
生产助理

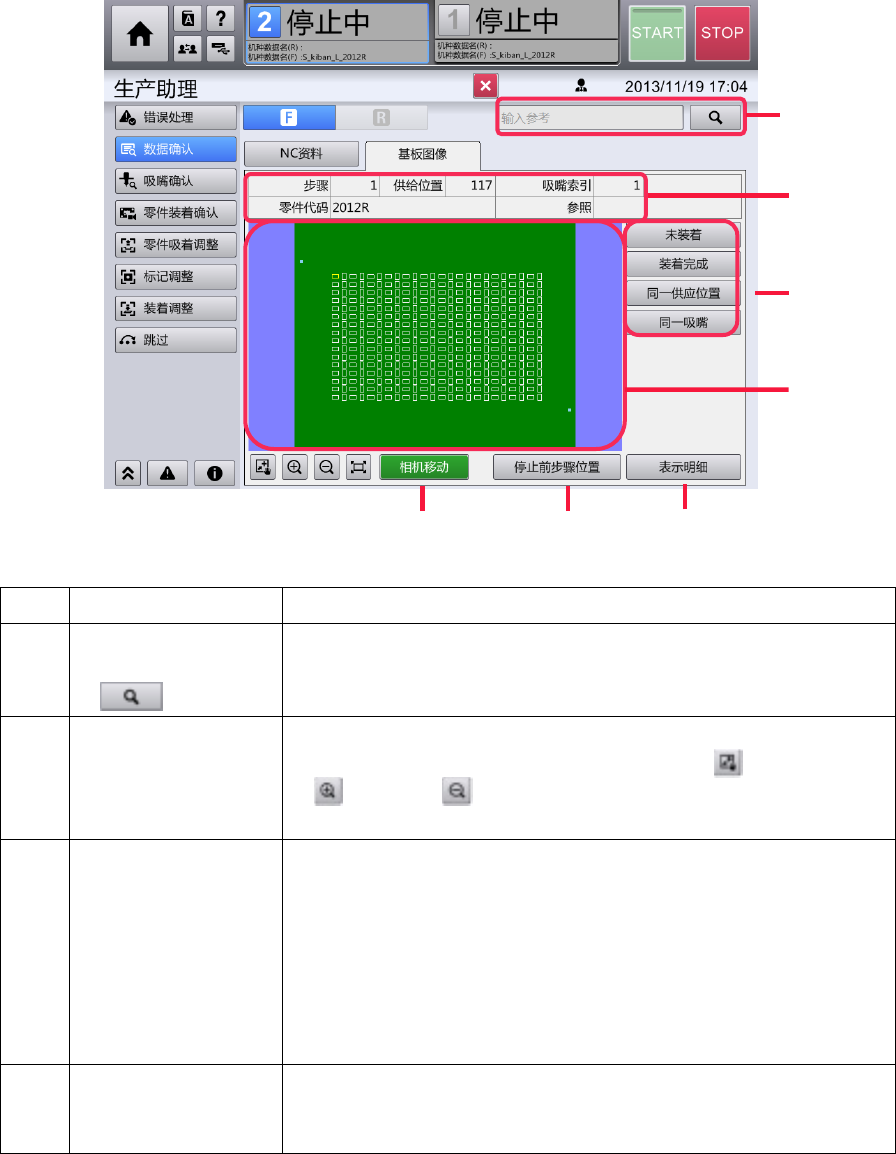

［基板图像］选项卡
显示当前正在生产的机种数据的基板示意图。
记号
名称
说明
(a)
部件名搜索文本框/部
件名搜索按钮
（
）
以部件名为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存在
匹配数据时，将把基板示意图对应的步骤位置变为选择状态。
*
可以只使用部件名的一部分搜索。
(b) 基板示意图
显示对象轨道上正在生产的基板示意图。针对显示的基板，利用左
下方显示的操作按钮，可进行拖动模式的切换（
），放大
（
），缩小（ ）等操作。
关于操作的详情，请参阅“4-3-4. 相机显示”
(c) NC 数据信息 显示与基板示意图中选择的步骤相关的 NC 数据基本信息。
•
步骤：显示安装步骤编号。
•
供给位置：显示零件的供给位置编号。
•
吸嘴索引：显示进行零件吸附的吸嘴头中的吸嘴索引。
•
零件代码：显示零件的零件代码。
•
参照：显示零件的部件名。
(d)
未安装／装着完成／
同一供应位置／同一
吸嘴
切换基板示意图上高亮显示的步骤条件。
a
d
e
b
c
f
g
80
第 4 章 操作篇
4-6.
生产助理
4
记号
名称
说明
(e) 相机移动 将相机移动到 NC 数据列表中选择的步骤安装位置，显示图像。
关于相机显示，将显示下述的相机操作对话框。
(f) 停止前步骤位置 选择本机停止前最后操作的步骤。
(g) 表示明细
显示［NC 资料/零件资料明细］对话框，显示基板示意图中选择的
步骤详细数据。
关于［NC 资料/零件资料明细］对话框的详情，请参阅下述的“NC
数据／零件数据详情对话框”

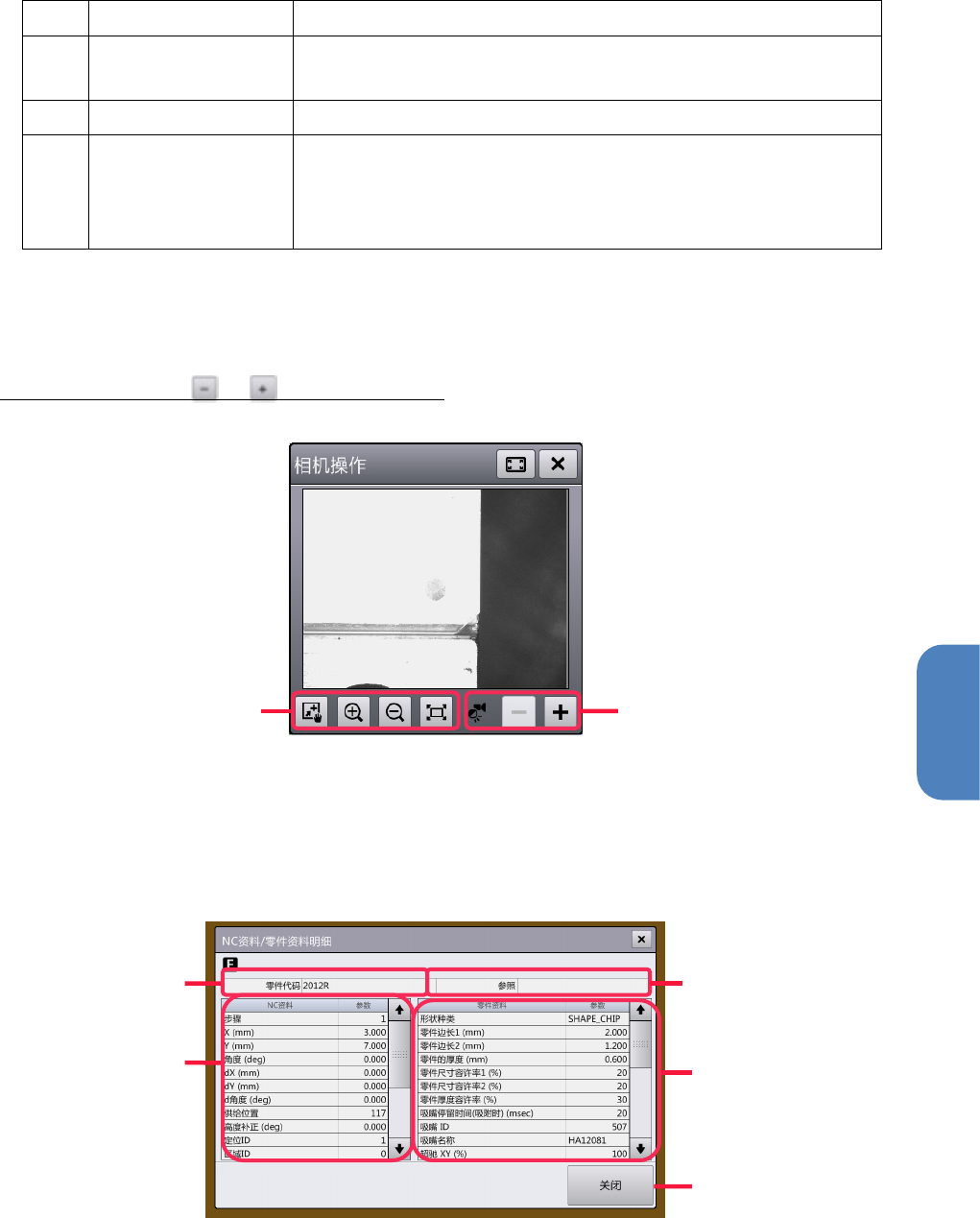

相机操作对话框
触摸数据确认画面中的［相机移动］，显示［相机操作］对话框。
关于操作按钮的详情，请参阅“4-3-4. 相机显示”的“显示自动生产中的相机图像”。
照明按钮中，可触摸 / 更改照明的亮度。
■NC 数据／零件数据详情对话框
触摸数据确认画面中的［表示明细］，显示［NC 资料/零件资料明细］对话框。
照明按钮
照明按钮
a
d
e
b
c
