第 4 章操作篇 4- 2. 操作画面构成 3 触摸画面左下方的。 4 触摸显示在各按钮右侧的。要从快捷键按钮中删除功能时，触摸按钮右侧的。 5 触摸关闭自定义栏。 4-2-6. 功能画面的构成下面说明触摸首页主菜单中的各主菜单时显示的功能画面。记号名称说明参考章节 (a) 子菜单栏位于主菜单下一级的菜单项目，可注册到自定义栏。 ― (b) 选项卡如果有多个功能画面，使用该按钮切换画面。 …

第 4 章操作篇

4-2.

操作画面构成

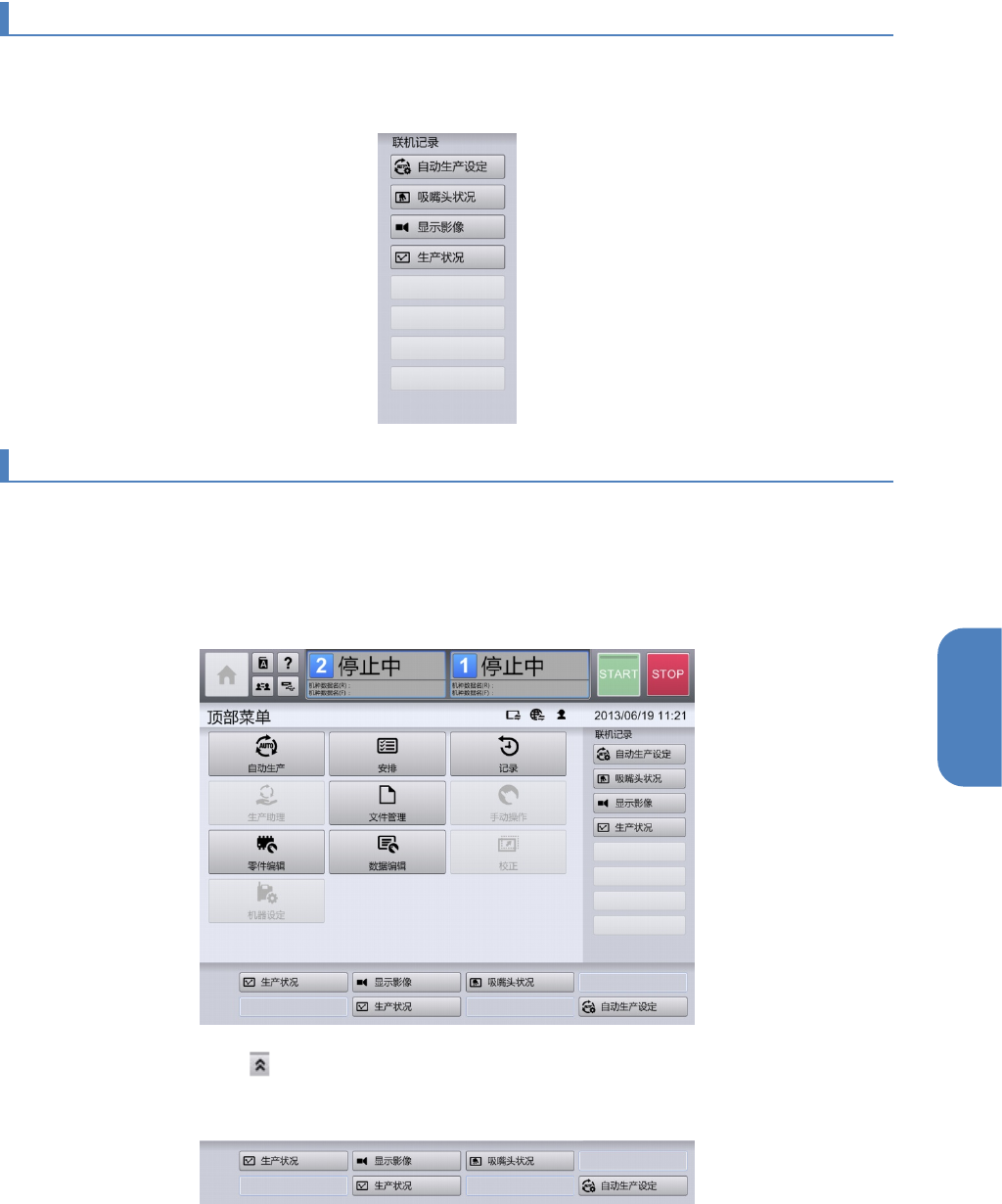

4-2-4. 访问记录栏

在记录栏显示过去所选子菜单中的最近 8 个项目和记录。触摸显示的按钮，直接移动到该功能画面。

根据用户级别分别注册显示的子菜单，如果用户级别发生变更，将切换为该用户以前访问的记录。

4-2-5. 自定义栏

显示各用户注册的子菜单按钮。触摸显示的按钮，可显示该功能的画面（快捷键功能）。

在此以［自动生产］的子菜单［吸嘴头状况］的注册方法为例进行说明。

按［自动生产］ - ［吸嘴头状况］的顺序触摸。

触摸画面左下方的。

在画面下方显示自定义栏。

第 4 章操作篇

4-2.

操作画面构成

触摸画面左下方的。

触摸显示在各按钮右侧的。

要从快捷键按钮中删除功能时，触摸按钮右侧的。

触摸关闭自定义栏。

4-2-6. 功能画面的构成

下面说明触摸首页主菜单中的各主菜单时显示的功能画面。

记号

名称

说明

参考章节

(a) 子菜单栏位于主菜单下一级的菜单项目，可注册到自定义栏。 ―

(b) 选项卡如果有多个功能画面，使用该按钮切换画面。 ―

(c)

警报显示（

）

显示［警报确认］对话框。 4-7-1.

(d)

版本信息（

）

显示软件版本及选件信息的对话框。 4-2-6.

c d

第 4 章操作篇

4-2.

操作画面构成

系统版本与选件的确认

触摸，显示如下对话框。

(a)

显示系统中使用的应用程序名称和版本。

(b)

显示本机中设定的付费选项是有效还是无效。有效的选项中，在有效栏中带有

标记。
