第 4 章 操作篇
4-15.
示教
4-15-3. 标记调整
测量机种数据的安装数据中设定的定位标，不良标记在基板上的位置，在作为基板相机目标位置进行修
正的示教作业中，可确认并搜索显示测量对象标记数据，设置测量用的基板。
触摸生产助理菜单中的［标记调整］，显示标记调整画面。
［标记调整］在用户级别为［管理员］或［维护］时显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
［定位标记］选项卡
［不良标记］选项卡
记号
名称
说明
(a) 指定轨道 选择操作对象装置的轨道位置。
(b) 示教对象选择选项卡
从［定位标记］，［不良标记］中选择进行示教的安装数据的对
象。
(c) 定位标列表 显示对象工作台上的定位标列表（装置间共通）。
(d) 不良标记列表 显示对象工作台上的不良标记列表（装置间共通）。
a
e
f
b
c
g
a
e
f
b
c
h
304
第 4 章 操作篇
4-15.
示教
4
记号
名称
说明
(e) 搜索 触摸后显示［搜索］对话框，搜索列表中显示的数据。
关于［搜索］对话框的详情，请参阅“4-6-5. 零件安装确认”的
“搜索对话框的详情”
(f) 基板操作 触摸后显示［基板操作］对话框，搬入/搬出要进行示教的基板。
关于［基板操作］对话框的详情，请参阅“4-6-5. 零件安装确认”
的“基板操作对话框的操作”
(g) 开始教示 显示各标记的示教对话框，进行示教处理。
详情请参阅下述的“定位标示教”，“不良标记示教”
■
定位标/不良标记列表的详情
名称
说明
定位标志 ID 显示［定位标志 ID］。
不良标志 ID 显示［不良标志 ID］。
X (mm) / Y (mm) 显示标记中心位置 XY。
／ 显示标记识别窗口的 XY 方向大小。
dX (mm) / dY (mm) 错开标记识别窗口的中心位置时，显示 XY 方向的窗口位置偏移量值。
标记类型 ID 显示［标记类型 ID］。
定位 ID 显示［定位 ID］。
305
第 4 章 操作篇
4-15.
示教
定位标示教

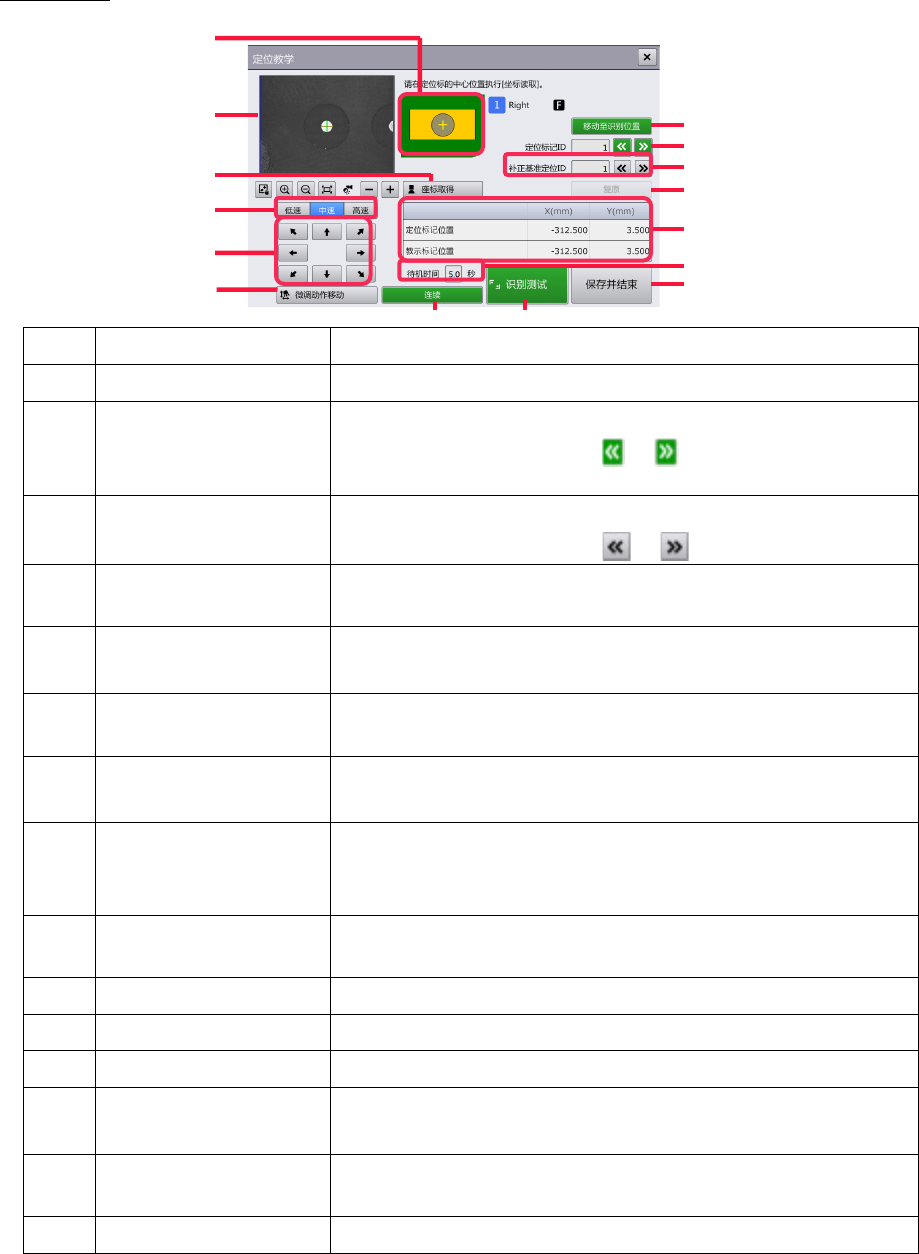

在标记调整画面中按［定位标记］ - ［开始教示］的顺序触摸后，将显示［定位教学］对话框。
记号
名称
说明
(a) 示教点 显示进行示教的标记图像。
(b) 定位标志 ID 显示示教对象的定位标 ID。
触摸文本框输入数值，或触摸
/ ，移动到前后的定位标
上。
(c) 补正基准定位 ID 显示规定定位标位置上坐标导入位置的基准定位标 ID。
触摸文本框输入数值，或触摸
/ 更改数值。
(d) 移动至识别位置
将相机的中心移动到定位标的中心位置（执行示教后为标记示教
位置）。
(e) 相机图像 显示操作对象装置（吸嘴头）的相机图像。
用于示教的坐标导入位置以红色十字标记显示。
(f) 移动速度
从［低速］，［中速］，［高速］中选择十字标记或 XY 轴的移
动速度。
(g) 微调动作移动 触摸切换［微调动作移动］模式和十字标记移动模式。
蓝色状态为［微调动作移动］模式。
(h) 移动按钮 移动相机图像上的十字标记。
在［微调动作移动］模式下将微调移动对象装置上吸嘴头的 XY
轴（相机图像的显示中心位置）。
(i) 座标取得
导入相机图像的十字标记中心的坐标数据，然后反映到 (j) 的
［教示标记位置］上。
(j) 坐标值 显示示教处理前后标记位置的坐标。
(k) 复原 将 (j) 的［教示标记位置］值恢复为示教前的位置。
(l) 连续 连续显示定位标的中心位置。
(m) 待机时间 输入操作［连续］时各个点上相机的待机时间。
可输入 0～9.9(sec) 的值。
(n) 识别测试
显示［定位标记识别测试］对话框，可进行定位标的识别测试，
或调整识别参数。
(o) 保存并结束 将示教结果反映到机种数据中，然后关闭对话框。
a
e
d
n
l
b
c
i
g
h
f
k
j
m
o
306
