第 1 章 安全注意事项
1-7.
操作环境条件
安全规格
1-7. 操作环境条件·安全规格
•
本机器不允许用于住宅区。
•
本机不允许在住宅区，商业区及准工业区使用。请不要和一般家用电源连接。只能在工业用电力
系统中使用。
•
请避开在“1-1. 安全操作预防措施”的“关于安装”处提到的场所进行输送·保管·使用。
操作环境条件
RX-7
供电
电压
三相AC 200V （标准状态）
三相AC 220V / 240V （选择北美规格选购项变压器时）
三相 AC 380V / 400V / 415V
（选择欧美规格选购项变压器时） *注 1
频率 50/60Hz
视在功率 3.3kVA
峰值电流（AC200V） 66.5A
供气
气压 0.5±0.05 MPa 干燥空气
最大空气消耗量 20L/min(标准状态) *注 2
环境条件
运行时
温度 +10～+35℃
精度保证温度 +20～+25℃
湿度 30～70%RH (但不得结露)
标高 1,000m 以下
输送及保管
温度
-20～+65℃
(不超过 24 小时的短时间+70℃以下)
湿度 30～80%RH (但不得结露)
噪声 72dB(A)以下 *注 3
污染度 2 (遵照 IEC60664-1、相当于贴装一般电子基板生产线)
过电压类别 Ⅲ（遵照 IEC60664-1）
*注 1：不附带电源电缆，应使用各相 3.5 mm
2
以上的电缆
*注 2：标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相対湿度 65％的空气状态。
必要空气供给量按如下计算：
20 L/min（标准状态）时⇒ 20/0.926（系数）= 需要 21.6L/min 以上的供气。
*注 3：按下列条件测量
• 从距离机器前面 1m 的地面上 1.5m 高度
• 进行着通常想象的动作状态下，前面外罩关闭的状态时
设计参照规定
机械指令
EN ISO121000：2010、EN60204-1: 2006+A1:2009、
EN ISO13849-1:2008/AC:2009 及其他
12
第 1 章 安全注意事项
1-7.
操作环境条件
安全规格
1
输气软管形状
外径
φ12 mm 以上
内径
φ8 mm 以上
温度
-15°C 至 +70°C
气压
0MPa ～ 0.7MPa
在符合 CE 标准的环境下使用时关于电缆的注意事项
•
请使用带 ULAWM 2517/c-UL/CE 屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过 30m。

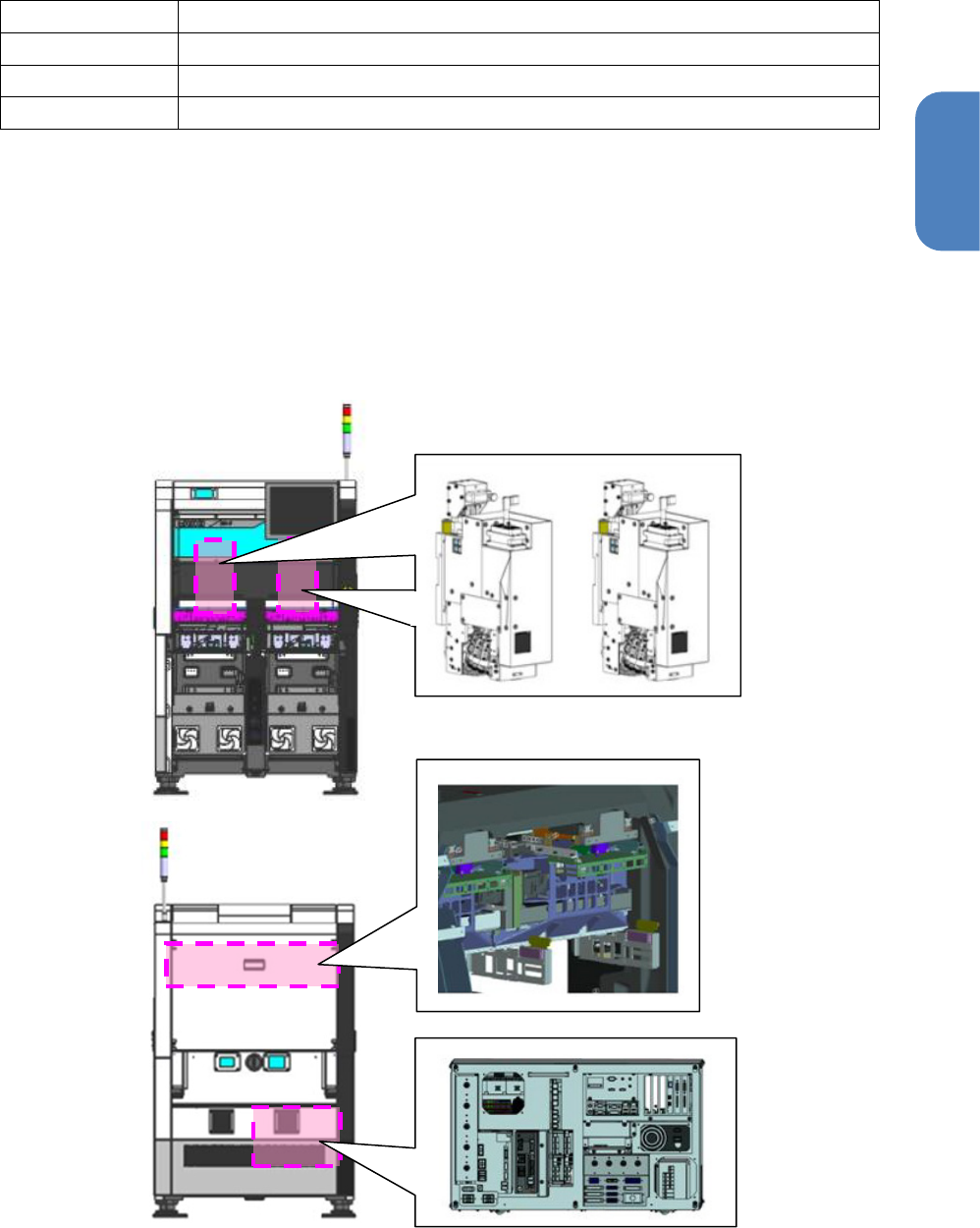

关于本机内的电池
本机的控制用计算机内部，吸嘴头部和 X 轴后部电缆支架横方向上内置锂电池。
控制用计算机在 UPS 和主板上使用。
13
第 1 章 安全注意事项
1-8.
关于警告标签
1-8. 关于警告标签

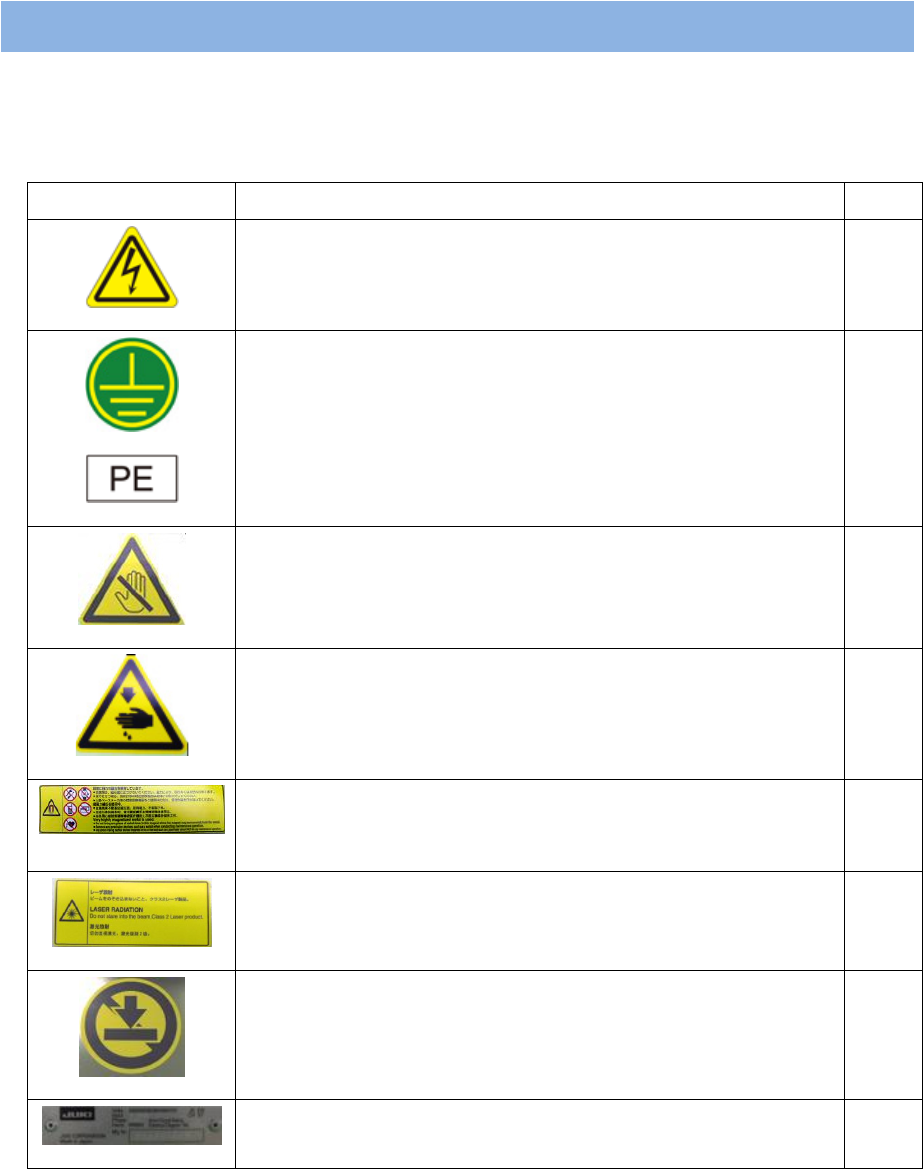

警告标签的意思
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
标签指示
说明
位置
小心触电
表示该装置以及场所被供给高压电，若在通电时接触会发生危险。
也表示该位置在主断路器 OFF 后依然通电。
a
请接地线
表示用于外部保护电线的接地端子。
b
触摸注意
靠近可动部分，将手伸入操作时务必注意。
c
注意夹手
表示手、手指等有被可动部分夹住的危险。
d
注意强磁场
不仅是通电，也指有强大磁场的装置及场所。对电子心脏起搏器、
磁卡、钟表可能造成影响。
e
当心激光
表示可能发生由激光线引起的危害。
f
禁止负重
在标志周围坐下或用手施加大负荷，有可能导致零件损坏。
g
机器铭板
记载本机的规格。
i
