第 4 章 操作篇
4-11.
数据编辑
4
项目名称
说明
安装顺序排列
进行零件安装顺序的排列时选中。排列 1 次都没有完成，或完成排列
后被重置的情况下，选中无条件。
复数单元共用同一零件 选中后，将把同一零件分割为 2 个单元格进行排列。
低速装着零件< 在 0%～100% 的范围内输入超驰的值。
零件的超驰值比输入的超驰值低时，则视该零件为延迟零件。延迟零件
将排列在后半部分安装。
考虑邻近零件
选中后，即使在安装屏蔽箱之前安装内侧零件，吸嘴前端部分也不会和
其他已安装的零件发生干扰。
如果选中本项目执行排列，［装着］中指定的［恢复完结］将全部清
除，并在执行排列后自动重置。
仅使用优先吸嘴
安装设定有多个共用吸嘴的零件时，如果选中本项目执行排列，将只使
用优先吸嘴。优先吸嘴的设定在零件资料库列表或零件批量编辑画面中
进行。
如果取消勾选本项目，将根据排列自动选择使用的吸嘴。
生成不支持共用设定（1 个零件选择多个吸嘴时）的电子零件安装机的
机种数据时，选中本项目执行排列。
收敛率 在 1%～100% 的范围内输入收敛率的值。
连接机器中最快的电子零件安装机和最慢的电子零件安装机的时间差在
输入的比率内时，判断为已收敛。
回圈次数 在 1 次～100 次的范围内输入重复次数。
按输入的次数重复排列，提高排列的精度。
排列的执行
设定各项目后，触摸［排列］。显示排列进度对话框。
模拟的执行
进行供给部配置，吸嘴配置的微调，触摸［模拟］。显示模拟进度对话框。
211
第 4 章 操作篇
4-12.
零件编辑
4-12. 零件编辑
可编辑零件数据，调出零件生成向导。
触摸主菜单中的［零件编辑］后显示。

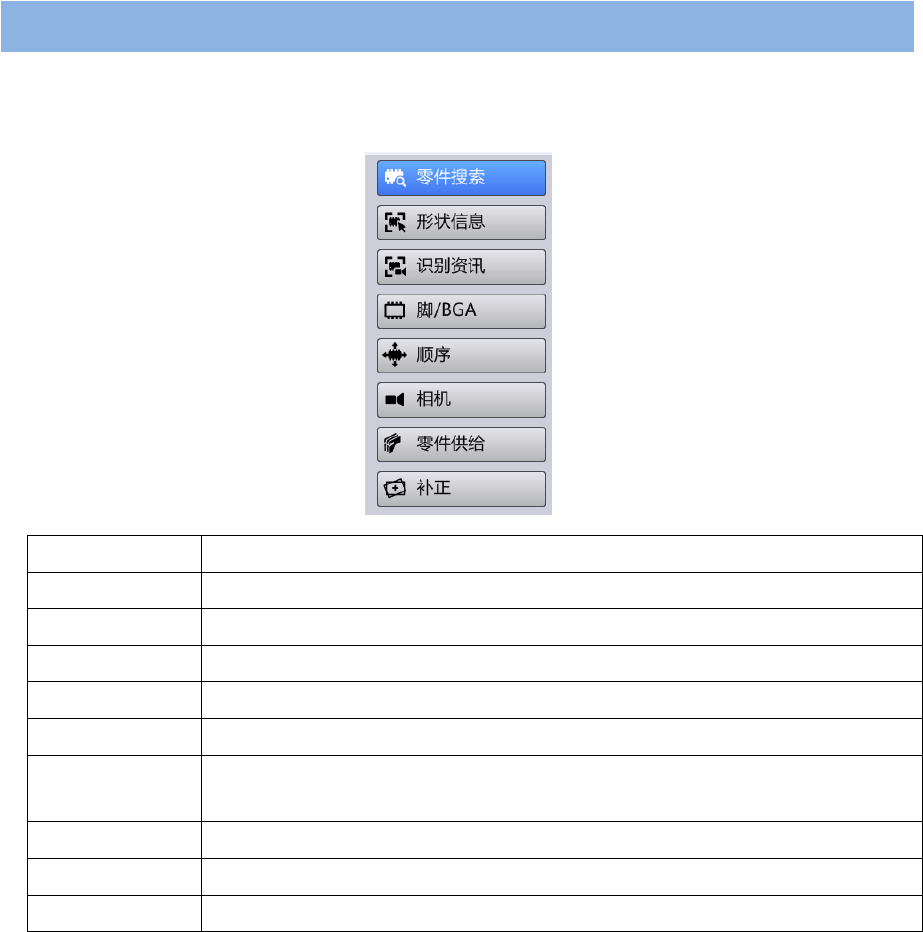

菜单
操作
零件搜索 在零件资料库数据库中搜索对象零件。
零件类别信息 编辑零件代码，形状种类等基本信息。
形状信息 编辑零件大小，极性位置。
识别资讯 编辑零件的识别参数。
脚/BGA 显示零件的引脚信息，BGA 信息。
顺序 编辑零件的吸附/安装顺序。
编辑零件的吸附/安装速度，使用的吸嘴。
相机 编辑用于零件识别的相机种类，照明级别。
零件供给 编辑零件的供给形态，供给参数。
补正 显示和编辑零件数据的吸附中心偏移量，识别中心偏移量信息。
212
第 4 章 操作篇
4-12.
零件编辑
4

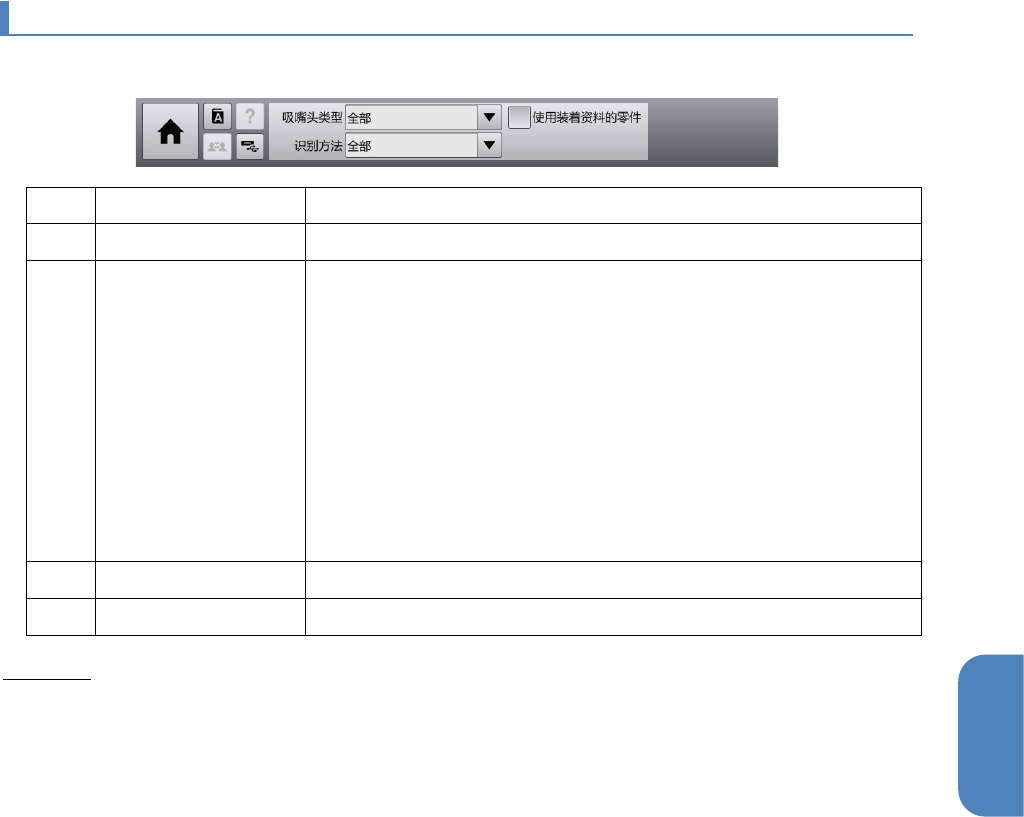

4-12-1. 共用面板的操作
在零件编辑菜单中切换显示共用面板。
记号
名称
说明
(a) 吸嘴头类型 从下拉列表中选择搜索对象的吸嘴头类型。
(b) 识别方法 从下拉列表中选择搜索对象的识别方法。
•
晶片反射：利用反射照明识别的芯片零件
•
晶片透射：利用透射照明识别的芯片零件
•
脚反射：利用反射照明识别的引脚零件
•
脚透射：利用透射照明识别的引脚零件
•
BGA：识别焊球有无的 BGA 零件
•
异形零件识别 反射：利用反射照明识别的异形零件
•
异形零件识别 透射：利用透射照明识别的异形零件
(c) 使用装着资料的零件 使用安装数据搜索数据时选中。
(d) 过去异常零件 选中后将显示有错误的数据。
基本操作
零件编辑画面中可进行以下操作。
•
删除已有的零件数据，或复制后创建新的零件数据。
•
调出零件创建向导创建新的零件数据，或编辑已有的零件数据及识别参数。
