可以作为注册机种进行注册的机种数量没有上限。
■
条形码对话框
在机种注册画面中触摸［条码］，将显示［条码］对话框。
记号
名称
说明
(a) 机种码号码 显示在［机种注册］画面中选择的机种数据的［机种码号码］。
(b) 列印 打印机种代码编号的条形码。
在显示［机种码号码］的状态下触摸［列印］，将打印用于机种切换
的机种代码编号之条形码。
未连接选配打印机时，将显示警告消息。
(c) 读取测试 显示条形码读码器的读取结果。
在显示机种代码编号的状态下读取条形码后，将判定是否一致，并以
OK/NG 显示结果。
(d) 关闭 关闭窗口。
66
第 4 章 操作篇
4-5.
计划
4
4-5-2. 搬送输送带的计划
注意
在装置内用手放置或取出基板时，请触摸［装置内作业开始］，待正面
盖子的锁完全解除后再开始装置内的作业。 作业结束后请触摸［装置
内作业完成］，使本机的状态恢复原状。

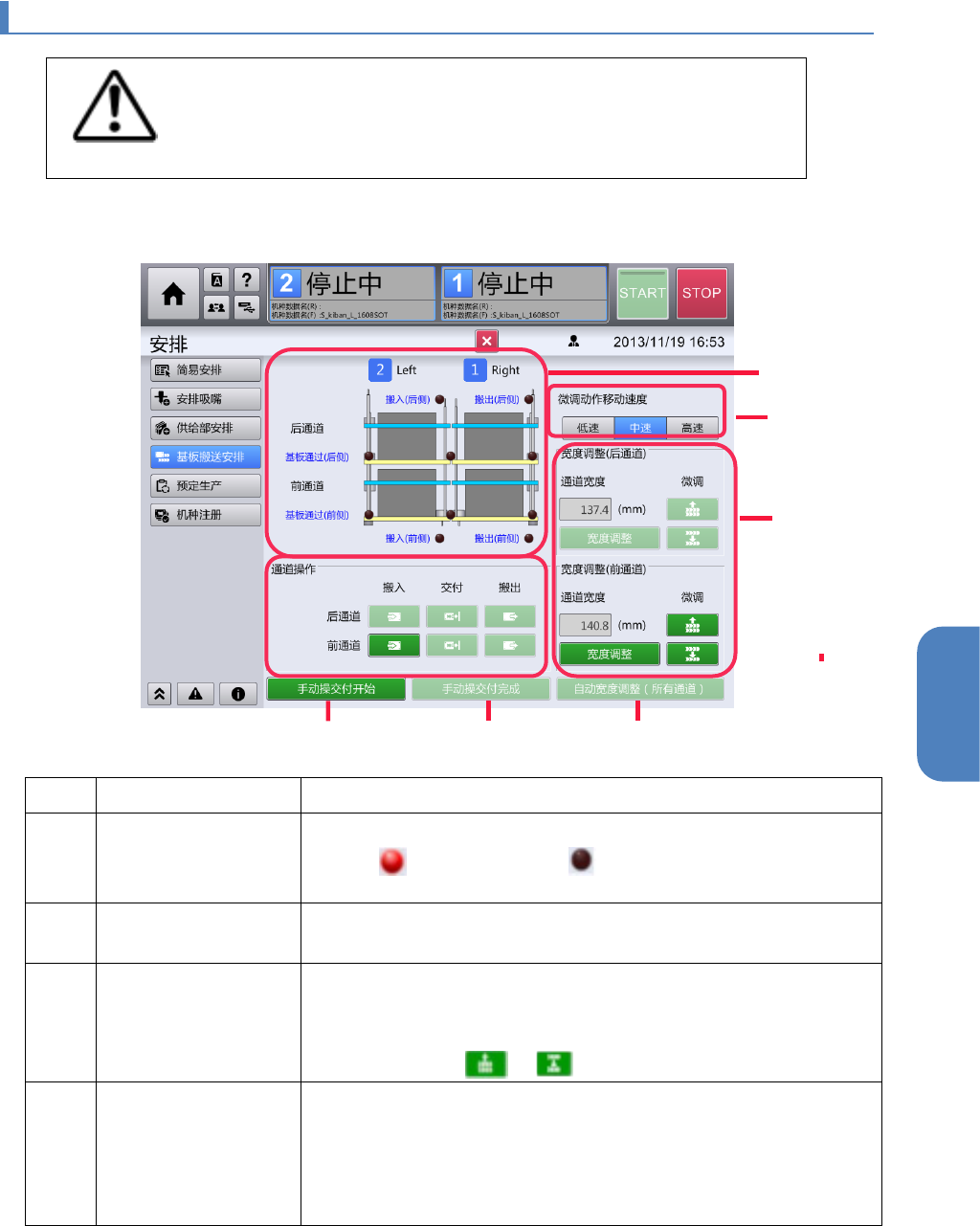

触摸［安排］画面子菜单面板中的［基板搬送安排］，显示［基板搬送安排］画面。
记号
名称
说明
(a) 搬送装置示意图 显示装置内输送带的状态和基板的位置。
用红色
(High (1)) 和黑色 (Low (0)) 显示输送带上各类
传感器的输入状态。
(b) 微调动作移动速度
从［低速］，［中速］，［高速］中选择输送带宽度的微调移动速
度。
(c)
宽度调整(前通道)／
宽度调整(后通道)
在文本框中显示当前的前后轨道宽度。
更改轨道宽度时，在［通道宽度］文本框中输入输送带宽度的数
值，然后触摸［宽度调整］，将调整轨道宽度。
进行微调时，触摸
/ ，进行轨道宽度的微调操作。
(d) 通道操作 对每个轨道进行基板搬入，递送，搬出操作。
•
［搬入］：从前工序设备搬入基板。
•
［交付］：从上游装置向下游装置递送基板。
•
［搬出］：将基板搬出到后工序设备。
a
e
g
b
c
f
67
第 4 章 操作篇
4-5.
计划
记号
名称
说明
(e) 手动操交付开始
（装置内作业开始）
作业员将手伸入装置内作业时触摸。
降下左右台车，解除正面盖子的锁定。
一边用手递送基板，一边调整搬送输送带的宽度时使用。
(f) 手动操交付完成
（装置内作业完成）
在完成装置内的作业时触摸，左右台车将上升，待正面盖子锁定
后，确认基板的有无。
(g)
自动宽度调整（所有
通道）
自动向基准轨道的基准位置移动，根据机种数据中输入的基板宽
度，自动调整轨道宽度。
Tips
•
基准轨道以黄色显示。
•
工作台上存在基板时，以白色图形表示。
•
各传感器为 ON 的状态下，将显示为红色（
）。
4-5-3. 供给部的计划
触摸［安排］画面子菜单面板中的［供给部安排］，显示［供给部安排］画面。
记号
名称
说明
(a) 需要供料器数 显示生产当前机种所需的带式供料器数量。
(b) 完成核对供料器数
显示生产当前机种所需的带式供料器中，已经完成核对的带式供
料器数量。
(c) 供给部列表
列表显示与共用面板中选择的装置带式供料器供给部相关的信
息。
(d) 零件核对
触摸后，将显示［零件核对］对话框，核对每个供给部的零件或
设定零件剩余数。
a
d
b
c
