第 2 章 系统概要
2-4.
机器的构成
2-4. 机器的构成

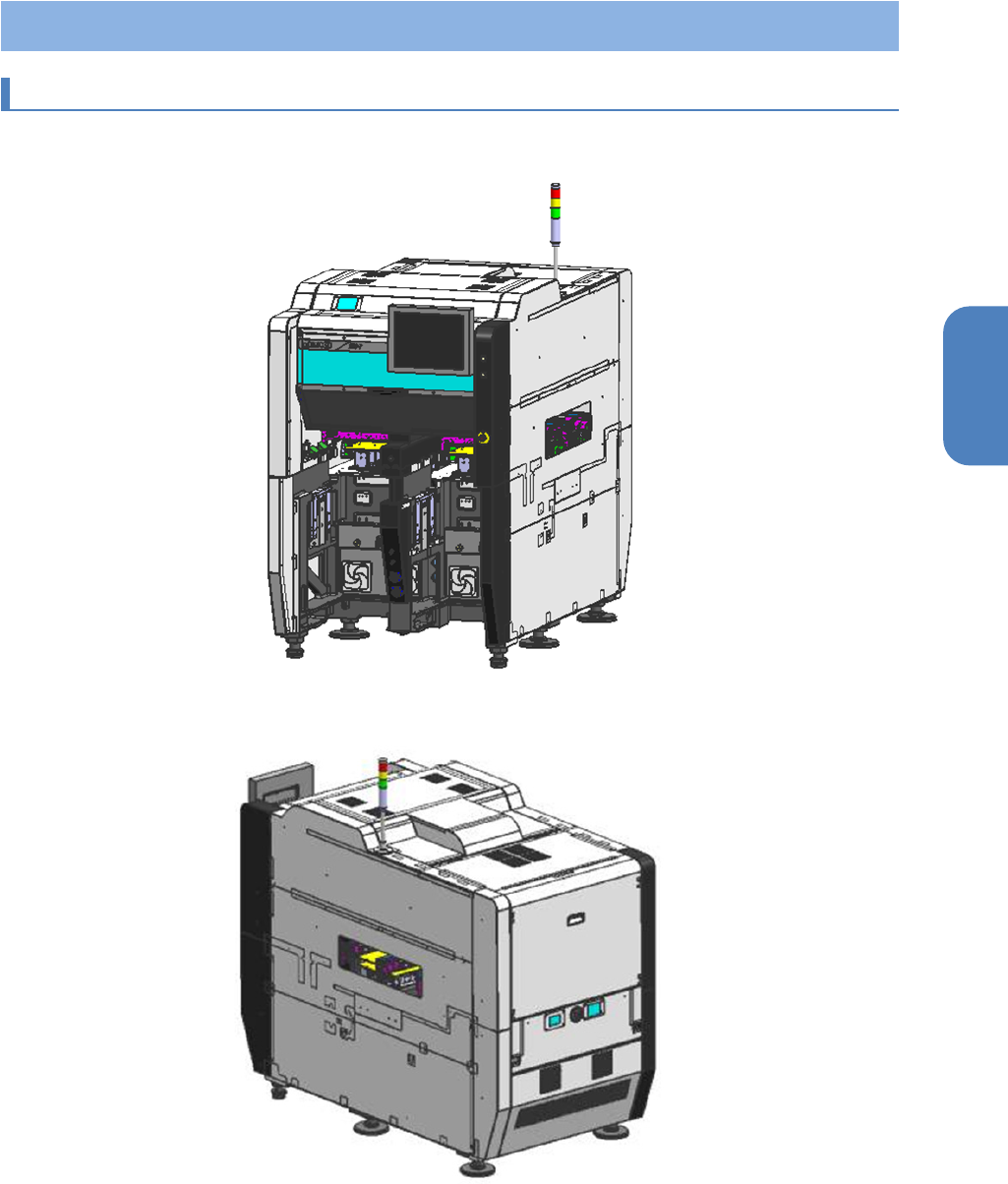

2-4-1. 整机示意图
前部
后部
9
2
第 2 章 系统概要
2-4.
机器的构成
2-4-2. 外观尺寸图
尺寸 双通道传送规格
A（传送长度） 998mm
C（不含 LCD） 1895mm
H（传送突出量） 8mm
I(从护罩前面到基准侧基板传送通道) 752.5mm(前面一侧)
尺寸
B（从底面到传送带上面） 900mm
E（从底面到护罩上面①） 1,440mm
F（从底面到护罩上面②） 1,530mm
G（从底面到信号灯上面） 1,920mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
2-4-3. 主机重量
1,950kg ※台架、选项类除外
H
H
C
B
G
F
E
I
A A
A
10
第 2 章 系统概要
2-4.
机器的构成
2-4-4. 各单元的名称
前部单元
后部单元
11
