第 3 章 导入篇 3- 1. 安装 2 为了配合本机前工序和后工序的基板搬送高度，用扳手旋转底部 7 个脚的六角螺母来 调整基板搬送高度。 向右旋转为下降 ，向左旋转为 上升。 注意 • 脚高度调整用六 角螺母的 2 面宽度为 64mm 。 (a) 锁定用螺母 (b) 脚的六角螺母 (c) 脚 3 使用扳手旋转各脚的六角螺母进行微调，以确保 X 轴和 Y 轴的水平器显示 的水平度在 0.05mm 以下（ 1 刻度为 0.0 2mm 的…
第 3 章 导入篇
3-1.
安装
3
3-1-3. 安装 RX-7
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
拆下固定本机后部的盖子 M4 内六角螺栓 X4，在水平器安装用空间的 X 方向和 Y 方向
上各安装 1 个水平器。
(a)
水平器
基板传送高度
基板传送面：本机正面侧的输送带上面
M4×10 内六角螺栓 4 根
5
第 3 章 导入篇
3-1.
安装
2
为了配合本机前工序和后工序的基板搬送高度，用扳手旋转底部 7 个脚的六角螺母来
调整基板搬送高度。
向右旋转为下降，向左旋转为上升。
注意
•
脚高度调整用六角螺母的 2 面宽度为 64mm。
(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
使用扳手旋转各脚的六角螺母进行微调，以确保 X 轴和 Y 轴的水平器显示的水平度在
0.05mm 以下（1 刻度为 0.02mm 的水平器为 2 刻度以下，1 刻度为 0.05mm 的水平器为 1
刻度以下）。
6
第 3 章 导入篇
3-1.
安装
3
3-1-4. 取下固定托架
导入本机时，用六角扳手套件，将固定 XY 轴移动部分的托架、以及固定搬送固定板移动部分托架卸下
来。
警告
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。

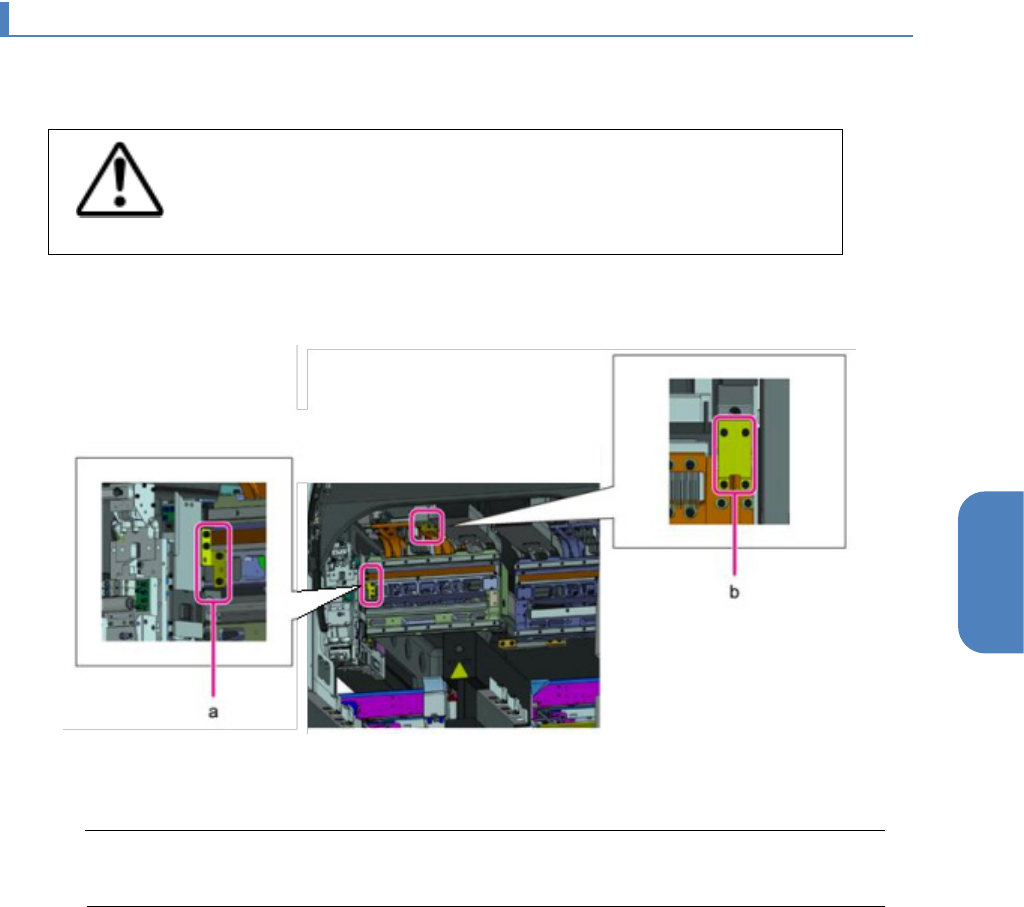

XY 轴固定用托架（2 处）
将通过支架连接着支柱的 Y 轴移动部分的 3 根六角孔螺栓卸下来，取下托架。
。
(a)
X 轴固定用托架（CP 螺栓 M5 × 10）
(b)
Y 轴固定用托架（CP 螺栓 M5 × 10）
注意
•
请妥善保管取下的托架。
7
