第 4 章 操作篇
4-13.
零件生成向导
4
4-13-4. 识别数据编辑画面
选择自动生成选项卡
名称
说明
歪斜设定 设定零件的倾斜。
•
歪斜：输入零件的倾斜。
•
重置：重置输入的零件倾斜值。
开始自动生成 利用导入的图像自动生成零件数据。
半自动生成开始 利用导入的图像半自动生成零件。半自动生成时需要设定两处以上的电极。
工具栏 触摸图标，新建或编辑信息。
详情请参阅下述的“工具箱的详情”
235
第 4 章 操作篇
4-13.
零件生成向导

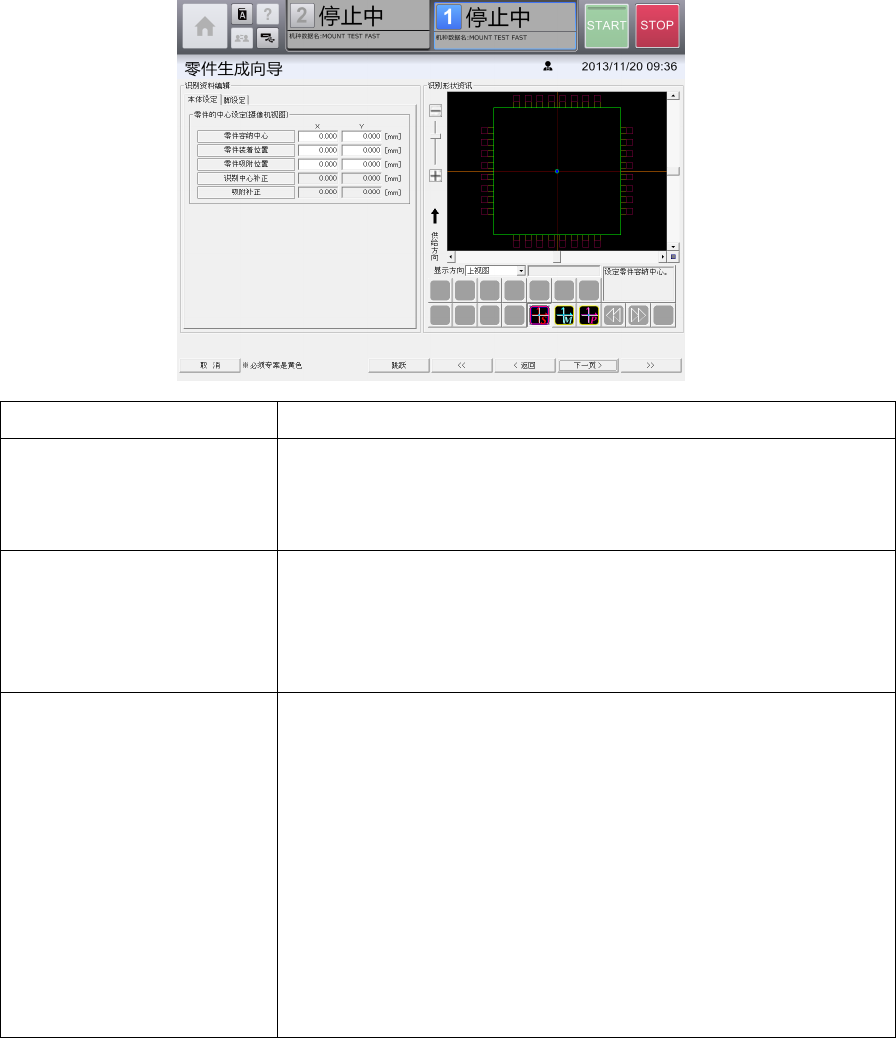

选择机体设定选项卡
名称
说明
歪斜设定 设定零件的倾斜。
•
歪斜：输入零件的倾斜。
•
重置：重置输入的零件倾斜值。
零件形状 进行与零件形状相关的设定。
•
X，Y：输入方形零件的长边，短边尺寸。如果是引脚零件，
则输入不含引脚的零件尺寸。
•
容许率 X，容许率 Y：输入识别零件尺寸时的容许率。
零件的中心设定(上视图) 设定识别零件的中心位置。
•
零件容纳中心：根据与零件中心的相对位置在零件上指定存
放中心位置。
•
零件装着位置：根据与零件中心的相对位置指定零件的安装
位置。
•
零件吸附位置：根据与零件中心的相对位置指定零件的吸附
位置。
•
识别中心补正：显示零件存放中心和零件安装位置的偏移
量。
•
吸着补正：显示零件存放中心和零件吸附位置的偏移量。
236
第 4 章 操作篇
4-13.
零件生成向导
4

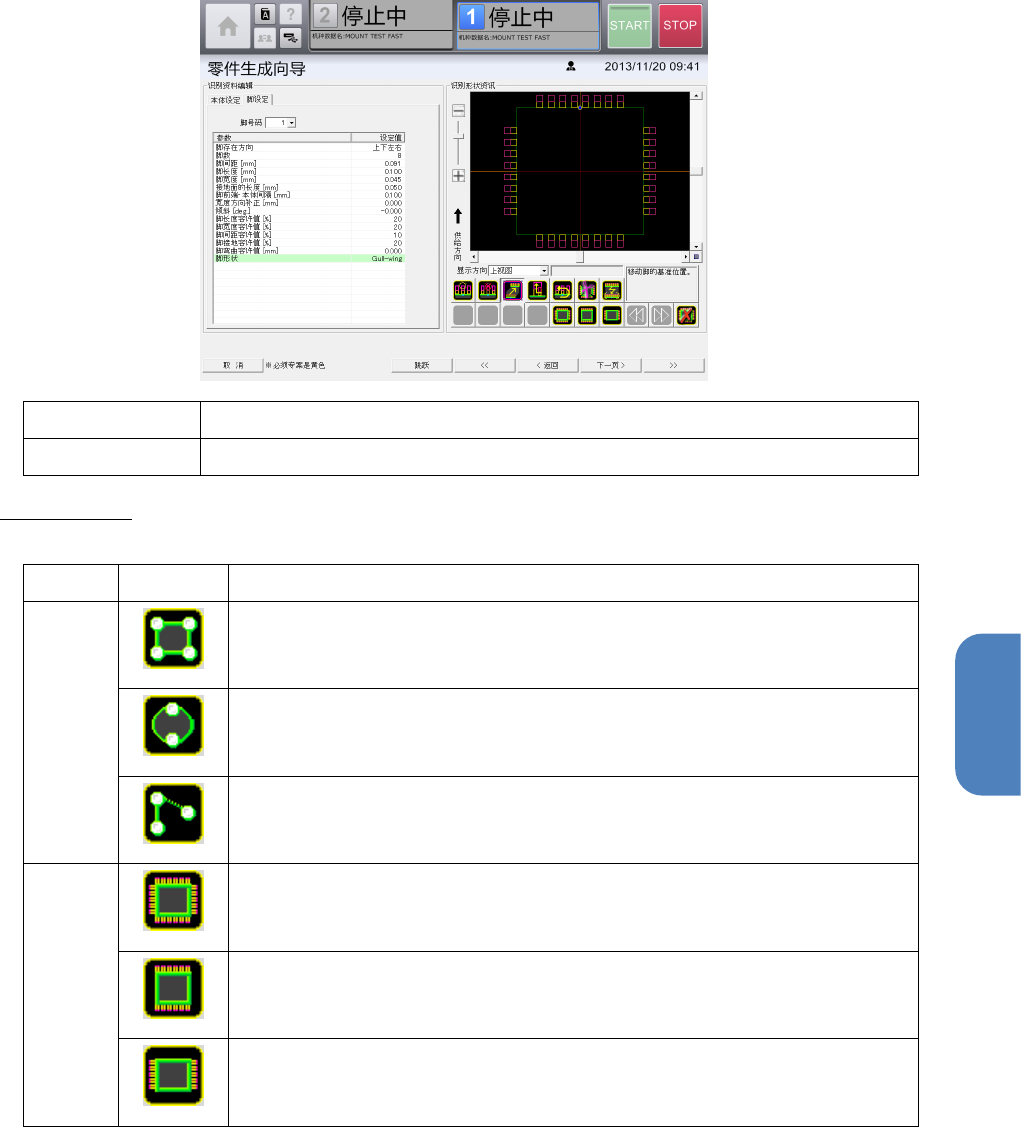

选择引脚设定选项卡
名称
说明
脚号码 选择要更改参数的引脚参数编号。
工具箱的详情
新建按钮
对象
按钮
说明
机体
新建形状为矩形的机体信息。
新建形状为圆形的机体信息。
新建只有起点的机体信息。
引脚
新建上下左右 4 个方向上的引脚。
新建上下 2 个方向的引脚。
新建左右 2 个方向的引脚。
237
