第 4 章 操作篇
4-9.
手动操作
4-9-6. 相机照明操作

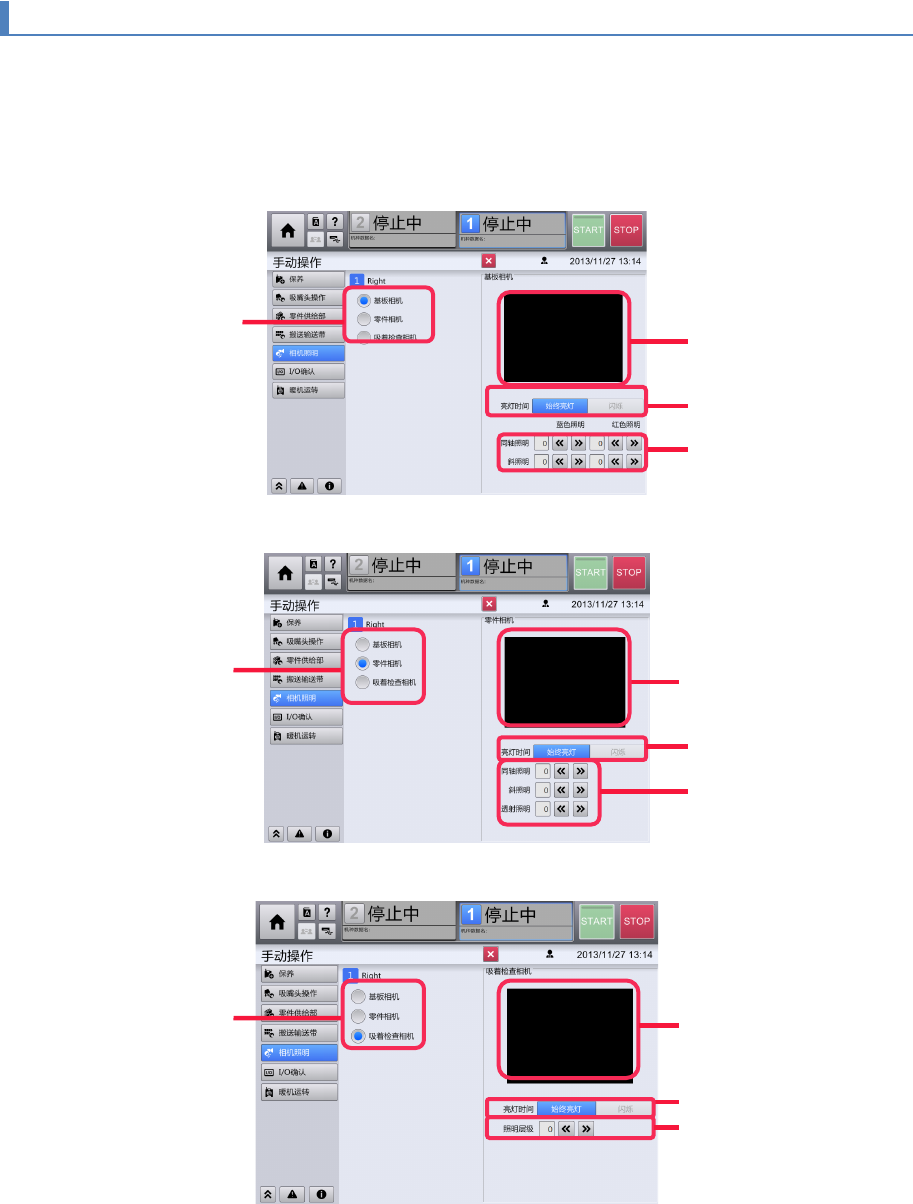

在主菜单中按［手动操作］ - ［相机照明］的顺序触摸后，将显示相机照明画面。
相机照明画面仅在用户级别为［维护］时显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
选择［基板相机］
选择［零件相机］
选择［吸着检查相机］
b
a
a
e
d
b
d
e
e
d
a
b
156
第 4 章 操作篇
4-9.
手动操作
4
选择［固定相机］
记号
名称
说明
(a) 相机选择区域 显示选中装置中安装的相机，触摸可选择相机。
(b) 相机图像显示区域 显示相机选择区域 (b) 中选择的相机图像。
(c) 相机操作 操作相机图像的显示内容。
关于相机操作的详情，请参阅“4-3-4. 相机显示”
(d) 亮灯时间
从［闪烁］（仅拍摄时亮灯）或［始终亮灯］（始终亮灯）中选择照明
的亮灯时间。
(e) 照明级别操作
用
/ 调整各相机的照明级别。
照明操作
1
在主菜单中按［手动操作］ - ［相机照明］的顺序触摸。
2
从［基板相机］／［零件相机］／［吸着检查相机］／［固定相机］中选择要操作的
相机，并在画面上触摸。
显示选中相机的图像，亮灯时间，照明级别的调整按钮。
3
选择照明的亮灯时间。
4
触摸 / ，调节照明亮度。
用调整后的亮度拍摄得到的结果将显示于相机画面显示区域中。
Tips
•
闪光灯的照明级别范围为 0～8（0 为关灯）。
•
普通情况下的照明级别范围为 0～4（0 为关灯）。
157
第 4 章 操作篇
4-9.
手动操作
4-9-7. I/O 信号的确认
在主菜单中按［手动操作］ - ［I/O 确认］的顺序触摸后，将显示 I/O 确认画面。
I/O 确认画面仅在用户级别为［维护］时显示。
记号
名称
说明
(a) 输入／输出选择按钮 触摸［输入］／［输出］，切换 I/O 状态列表中显示的信号。
(b) 种类 切换 I/O 状态列表中显示的信号种类。
•
Serial：串行 I/O 信号
•
CAN：CAN I/O 信号
•
扩充：扩展 I/O 信号
(c) 节点号码
触摸
/ ，选择 I/O 状态列表中显示的 I/O 节点编号。
(d) CAN I/O 种类 触摸切换 I/O 状态列表中显示的 CAN I/O 种类。
•
搬送：搬送 I/O 信号
•
宽度调整：宽度调整 I/O 信号
•
固定板：固定板 I/O 信号
•
带式供料器：带式供料器 I/O 信号
(e) 输出变更 仅在［输入］／［输出］选择按钮中选择为［输出］时显示。
更改在 (f) 的 I/O 状态列表中选择的 I/O 输出值。
触摸切换后，将输出与当前状态相反的输出值。
左侧表示当前的 I/O 信号值，右侧表示切换后的 I/O 信号值。
I/O 状态为 High (1) 时显示（
），Low (0) 时显示（ ）。
c
b
f
a
