第 4 章 操作篇 4- 14. 数据创建步骤 18 在［新规作成］中触摸 。 在零件监视器上 绘制机体部分 。 设定圆角时，在 设定机体的多 边形后，按［编辑］ - ［圆］的顺序触 摸，将在显示 的多边形角 上出现圆形。 移动圆形，可将 角的部分设定 为圆角。 19 触摸［下一页］。 20 触摸［识别开始］后执行识别。 21 确识别别结果中显示［确定］。 触摸结果行，显 示详细内容。 278
第 4 章 操作篇
4-14.
数据创建步骤
4
11
选择吸附的［吸嘴索引］，［全体超驰比率］， 选择［吸嘴 ID］。
12
触摸［执行吸附］。
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
13
触摸［下一页］。
显示图像导入画面。
14
触摸［相机］的［移动至零件识别位置］。
吸附的零件将移动到指定的相机位置。
15
触摸图像中的［输入］。
将导入零件的图像。
16
在异形机体设定画面中触摸长方形的绿线，使其变为红线（选中状态）。
17
通过［削除］ - ［统一全体］删除线。
277
第 4 章 操作篇
4-14.
数据创建步骤
18
在［新规作成］中触摸 。
在零件监视器上绘制机体部分。
设定圆角时，在设定机体的多边形后，按［编辑］ - ［圆］的顺序触摸，将在显示的多边形角
上出现圆形。
移动圆形，可将角的部分设定为圆角。
19
触摸［下一页］。
20
触摸［识别开始］后执行识别。
21
确识别别结果中显示［确定］。
触摸结果行，显示详细内容。
278
第 4 章 操作篇
4-14.
数据创建步骤
4
22
触摸［下一页］。
显示吸附，废弃画面。
23
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
24
触摸［下一页］。

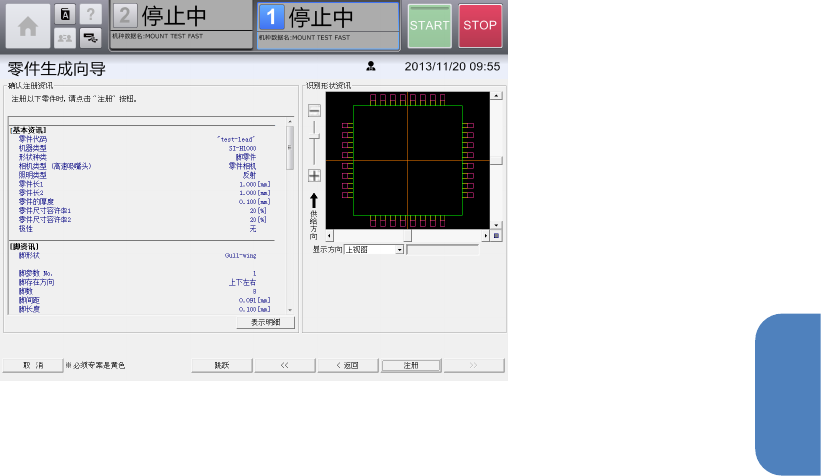

显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
25
触摸［注册］，注册零件。
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
279
