第 4 章 操作篇 4- 15. 示教 4 在坐标值列表，识别结果列表中输入不发生错误的条件，重复步骤 3 到 4 。 关于输入不发生 错误的条件， 请参阅下述的“识别 参数更改的详 情”。 5 确认所有 NG 显示已变为 OK ，触摸［保存并结束］。 关闭 不良标记识别测试对话框 ，显示［不良 标记教示］对话框。 更新识别参数， 并保存到机种 数据中。 ■ 识别参数更改的详情 触摸坐标值列表 或识别结果列 表的文本框，将显示 软键盘，…
第 4 章 操作篇
4-15.
示教
4
4
触摸连续识别结果列表中的任意不良标记 ID，然后触摸［关闭表格］。
关闭连续识别模式，显示单独识别模式。
连续识别结果列表中选择的不良标记 ID 的最终识别结果将在相机图像中显示。识别方法为形
状识别时，详细错误中将显示发生错误的详细原因。
5
触摸［保存并结束］。
关闭［不良标记识别测试］对话框，显示［不良标记教示］对话框。
根据不良标记的识别测试结果，更新识别参数并保存。
错误的应对
如果在识别不良标记时发生识别错误，将在识别结果列表的［识别结果］中显示 NG。
注意
•
连续识别模式下，识别后的相机图像及详细错误中只会显示连续识别的最终识别结
果，中途的错误信息不会显示。
为了通过相机图像及详细错误确识别别失败的对象之识别条件结果，重新执行不良标记识别。
1
触摸［不良标记教示］对话框的［识别测试］。
显示［不良标记识别测试］对话框的单独识别模式。
2
选择识别结果中显示为 NG 的不良标记 ID，触摸［识别执行］。
请触摸不良标记 ID 的文本区域输入，或触摸 / 选择不良标记 ID 的位置。
按坐标值列表，识别结果列表中显示的条件，执行对象不良标记的识别。
3
确认个别条件下的识别结果。
确认相机图像中显示的识别结果图像和［详细错误］中显示的错误发生时的详细原因。
323
第 4 章 操作篇
4-15.
示教
4
在坐标值列表，识别结果列表中输入不发生错误的条件，重复步骤 3 到 4。
关于输入不发生错误的条件，请参阅下述的“识别参数更改的详情”。
5
确认所有 NG 显示已变为 OK，触摸［保存并结束］。
关闭不良标记识别测试对话框，显示［不良标记教示］对话框。
更新识别参数，并保存到机种数据中。
■
识别参数更改的详情
触摸坐标值列表或识别结果列表的文本框，将显示软键盘，可编辑各种数值。
列表种类
编辑项目
编辑内容
坐标值列
表
窗口尺寸
不良标记周围有其他多余的标记或有锡膏出现在画面上时，
可限定识别范围，以提高识别精度。
窗口补正
不良标记周围有其他多余的标记或有锡膏出现在画面上时，
可移动识别范围，以提高识别精度。
识别结果
列表
照明层级
在不良标记的边缘不能清晰显示等特殊情况下，可选择能用
于识别的照明条件。
判定值
用于根据不良标记识别结果判定是否为正确不良标记的阈
值，识别时的分数值比设定的值大时，则识别成功。
Tips
•
触摸［保存并结束］前触摸［复原］，选中不良标记的窗口大小，窗口偏移量，照明
级别，分数值将恢复为开始编辑前的状态，并清除显示的识别结果。
4-15-4. 安装调整
在安装调整画面中，可测量机种数据的 NC 数据中设定的安装位置（焊盘位置），区块基准位置在基板
上的展开位置，在作为区块展开量进行修正的示教作业中，可确认测量对象的安装，区块数据并搜索显
示，还可设置测量用的基板。
在主菜单中按［生产助理］ - ［安装调整］的顺序触摸，显示安装调整画面。
［安装调整］在用户级别为［管理员］或［维护］时显示。
324
第 4 章 操作篇
4-15.
示教
4
选择焊盘
选择区块
记号
名称
说明

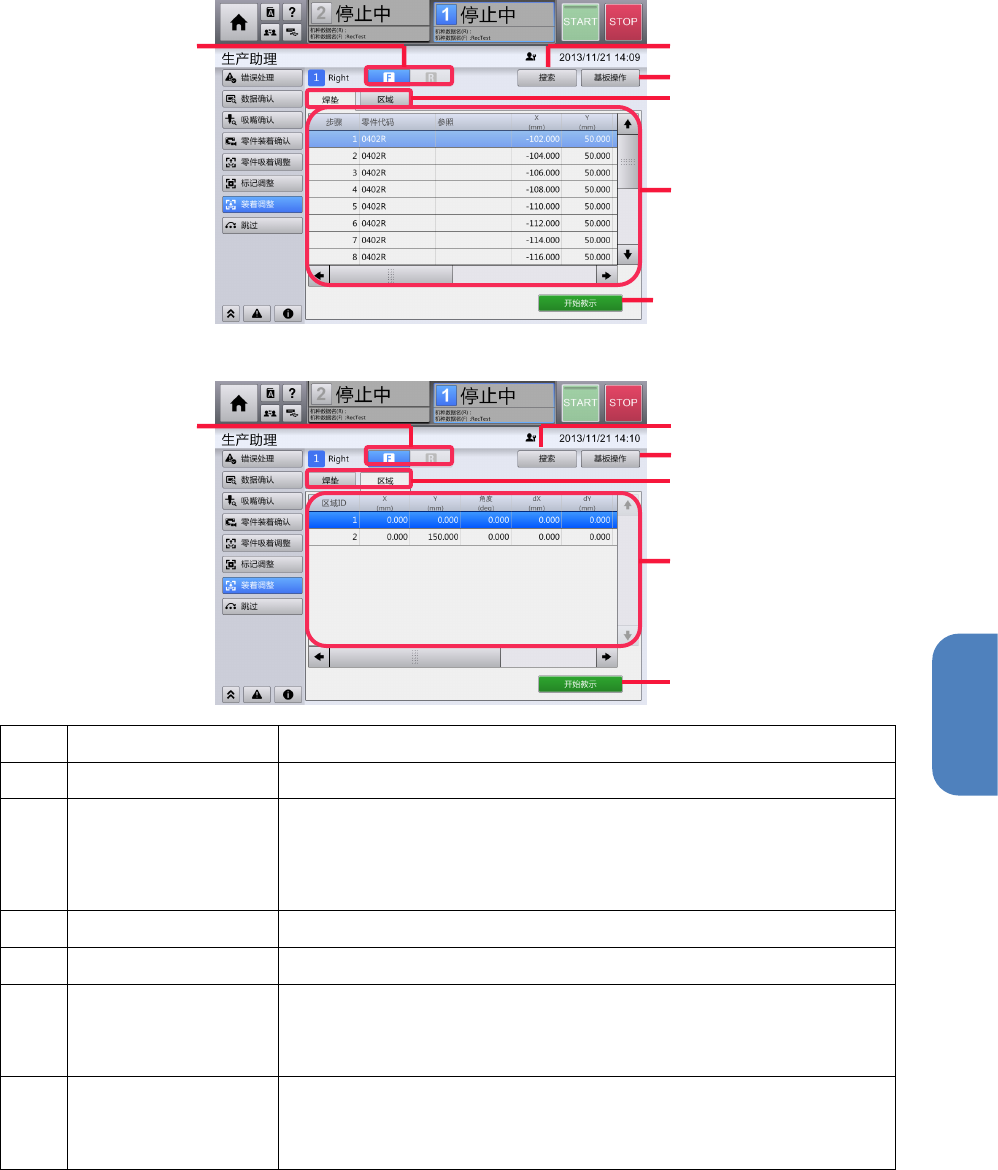

(a) 指定轨道 选择操作对象装置的轨道位置。
(b) 示教对象选择选项卡 选择进行示教的对象。
•
焊垫：进行焊盘示教。
•
区域：进行区块示教。
(c) 安装步骤列表 显示对象工作台上的安装步骤列表。
(d) 区块列表 显示对象工作台上的区块列表（装置间共通）。
(e) 搜索 显示［搜索］对话框。
关于［搜索］对话框的详情，请参阅“4-6-5. 零件安装确认”的
“搜索对话框的详情”
(f) 基板操作 显示［基板操作］对话框。
关于［基板操作］对话框的详情，请参阅“4-6-5. 零件安装确认”
的“基板操作对话框的操作”
a
e
g
c
e
a
f
b
c
g
b
f
