第 3 章 导入篇 3- 1. 安装 3-1-2. 信号塔的安装 按压信号塔底部 的滑动部 分，可将信号塔 放倒。 运输时 请将信号 塔放倒 。 设置后 请将信号塔立起 来。 使滑动 4

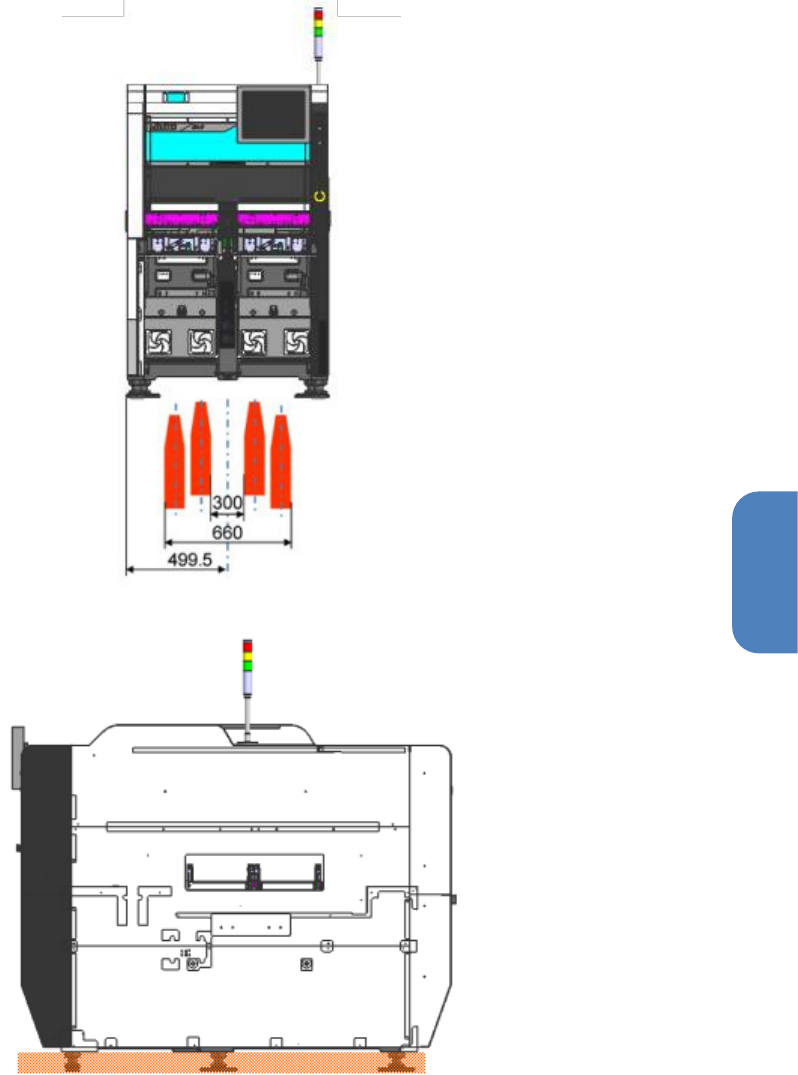

第 3 章 导入篇
3-1.
安装
3
3
第 3 章 导入篇
3-1.
安装

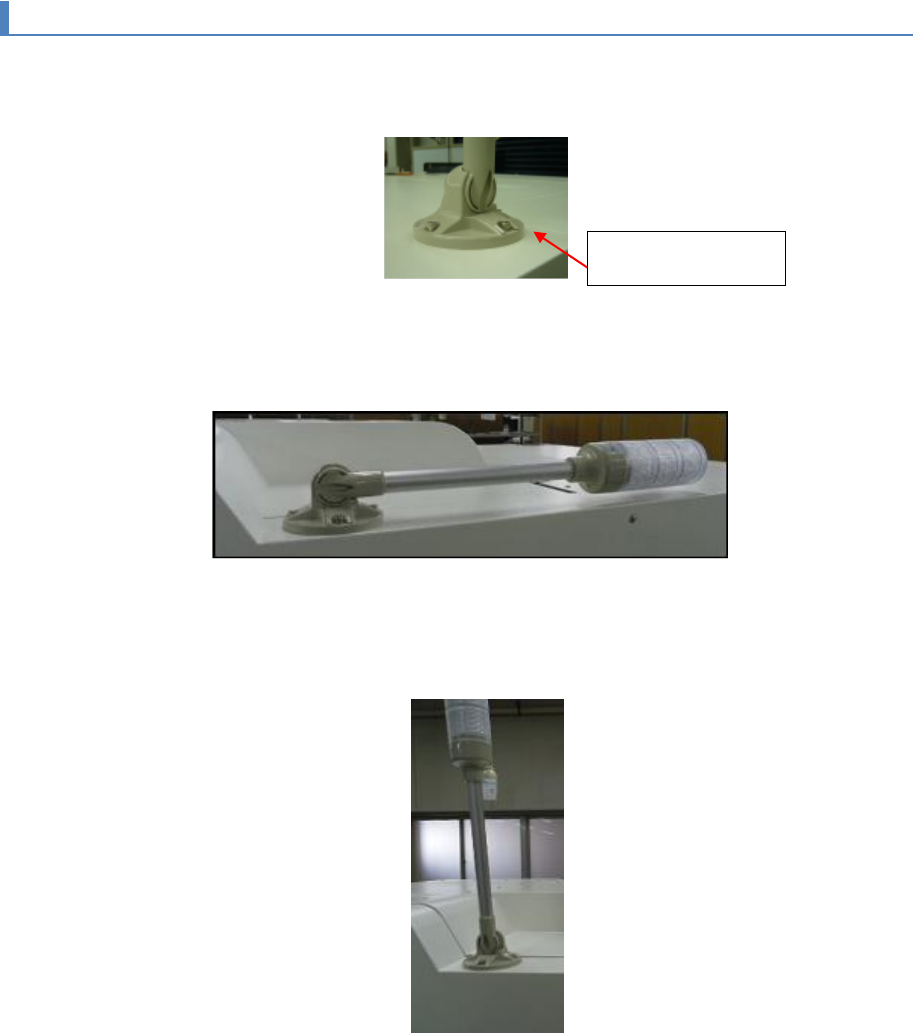

3-1-2. 信号塔的安装
按压信号塔底部的滑动部分，可将信号塔放倒。
运输时
请将信号塔放倒。
设置后
请将信号塔立起来。
使滑动
4
第 3 章 导入篇
3-1.
安装
3

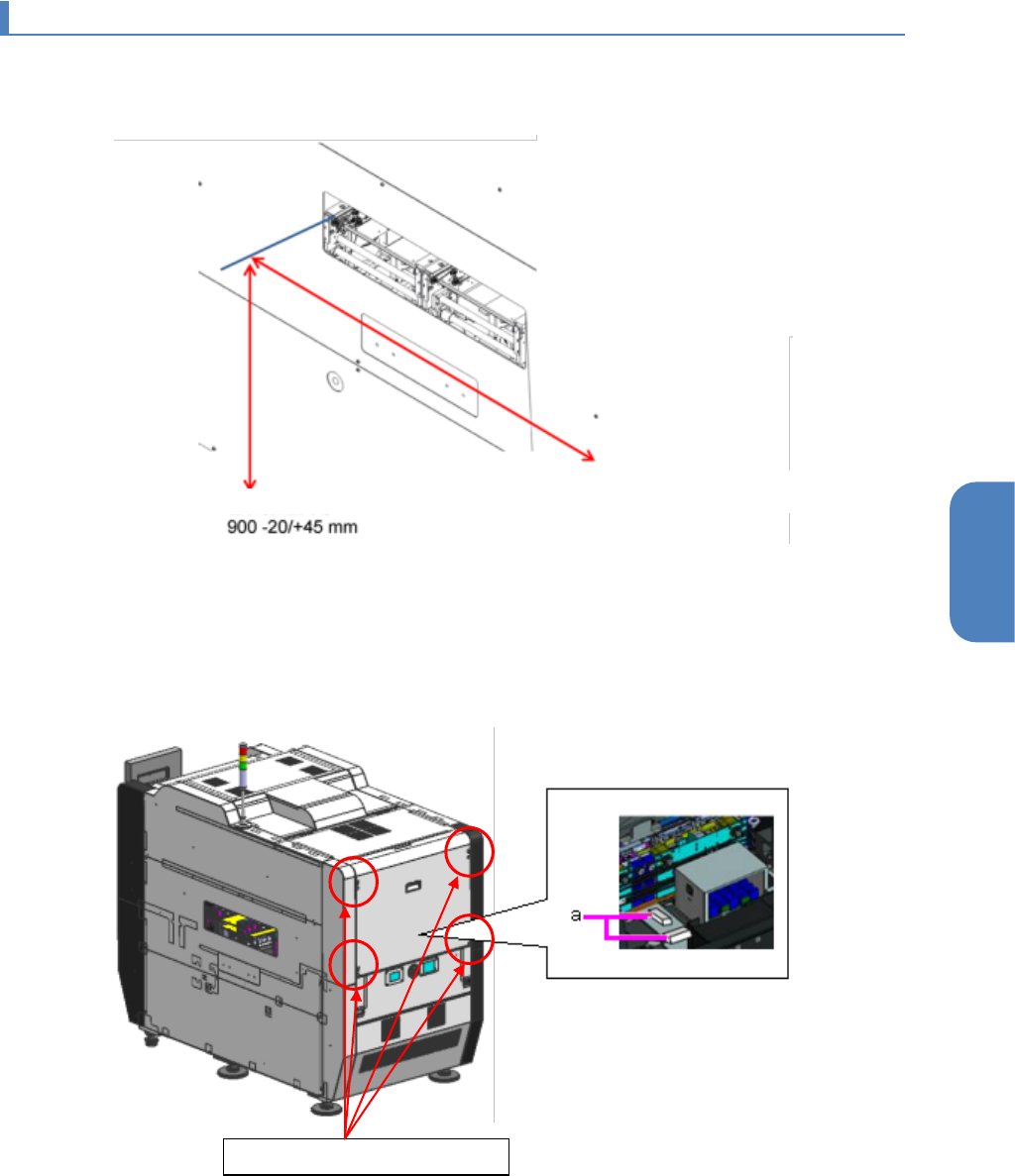

3-1-3. 安装 RX-7
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
拆下固定本机后部的盖子 M4 内六角螺栓 X4，在水平器安装用空间的 X 方向和 Y 方向
上各安装 1 个水平器。
(a)
水平器
基板传送高度
基板传送面：本机正面侧的输送带上面
M4×10 内六角螺栓 4 根
5
