第 4 章 操作篇
4-3.
自动生产
4
Tips
•
实际生产数达到生产预定数的设定值时，自动生产也将自动停止。
4-3-3. 生产状况的显示
触摸［自动生产］中子菜单面板的［生产状况］后，可显示生产状况画面。
在生产状况画面中，除了可控制本机自动生产的开始，停止状态之外，还可随时方便地确认生产中本机
内各装置的运转状况，错误状况，警告状况。此外，还可通过图表确认主要生产管理信息随时间的变
化。
显示生产中的生产管理信息
生产状况画面中将显示以下信息。
记号
名称
说明
(a) 生产管理信息图表 显示生产管理信息的迁移图表。
显示平均吸附率，平均运行率，平均节拍时间，生产块数在每
小时的变化，触摸生产管理信息列表的各项目名称，切换图表
的种类。
(b) 生产管理信息列表 显示生产管理信息的统计值。
有关详情，请参阅下述的“显示生产进度状况”
(c) 生产状况
显示装置 1 和装置 2 各装置的当前生产进度和错误，警告状
态。
有关详情，请参阅下述的“显示生产进度状况”
(d) 停止模式 选择自动生产的停止模式。
显示的按钮种类根据运转模式的不同有所不同。
a
d
c
b
33
第 4 章 操作篇
4-3.
自动生产

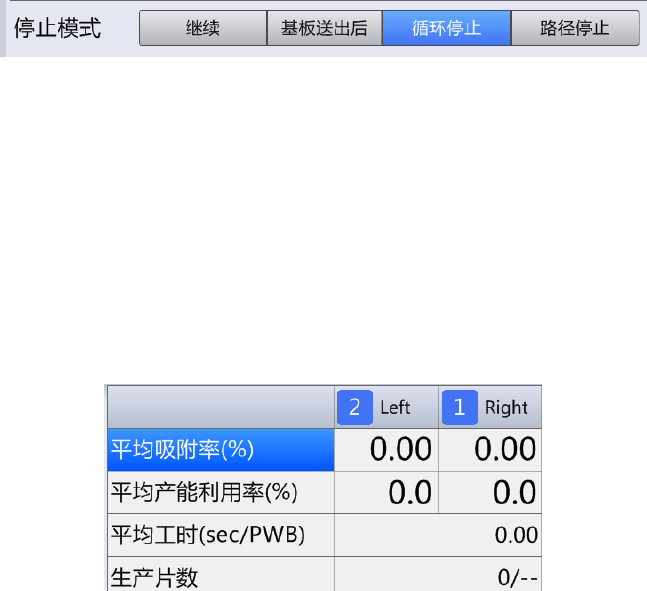

停止模式
显示于［生产状况］画面的下方。
在开始自动生产前设定。
•
继续：触摸［STOP］，或在完成生产预定块数时停止。
•
循环停止：完成 1 块基板时停止。
•
路径停止：完成从吸附到安装的一次动作时停止。
•
动作停止：以 1 个动作为单位停止。在标记识别位置，零件吸附位置，固定相机识别位置，安装
位置，废弃位置的任意一处停止。
显示生产进度状况
生产时的进度状况可通过生产管理信息列表确认。
平均吸附率(%)
显示装置 1 和装置 2 的平均吸附率。
将在更改机种分组后，或在未指定机种分组的情况下切换机种后重置。
平均产能利用率(%)
显示装置 1 和装置 2 各装置的平均运行率。
将在更改机种分组后，或在未指定机种分组的情况下切换机种后重置。
平均工时(sec/PWB)
显示当前正在生产的机种中生产每块基板所需的节拍时间平均值。
用前后轨道生产时，分 2 行分别显示平均节拍时间。
sec/PWB：秒／基板
生产片数
显示当前正在生产的机种之生产块数和生产预定块数。
前后轨道生产不同的机种时，分两行显示各自的生产块数和生产预定块数。
34
第 4 章 操作篇
4-3.
自动生产
4
平均运行率，平均节拍时间的计算公式
［平均产能利用率］，［平均工时］的计算公式分别有 3 种模式。这些可以在［机器设定］中设定。
平均产能利用率 装置单独运行率 不含基板等待时间和其他装置等待时间的平均运行率
装置相互运行率
不含基板等待时间，但将其他基板等待时间视为运行处理的
平均运行率
装置综合运行率 包括基板等待时间和其他装置等待时间的平均运行率
平均工时
工作台节拍时间
*1
的和
不含基板搬送时间和其他装置等待时间的平均节拍时间
周期时间
*2
节拍时间中不含基板搬送时间，但含其他装置等待时间的平
均节拍时间
轨道吞吐量
*3
节拍时间中包括本机内所有基板搬送时间，其他装置等待时
间的平均节拍时间
*1
工作台节拍时间：以工作台为单位，进行安装动作的时间
*2
周期时间：以轨道为基准，从上游基板定位到下游基板定位的时间
*3
轨道吞吐量：以轨道为基准，从基板拉入到基板搬出（搬出传感器 ON）的时间
生产预定块数设定对话框
两个装置都停止自动生产时，触摸生产管理信息列表中［生产片数］右侧的数值部分，显示［设定预定
生产片数］对话框。
前后轨道生产不同机种时
其他情况
记号
名称
说明
(a) 预定生产片数 输入设定的生产块数。如果输入 0，则表示无限制，不会自动停止。
(b) 生产完成基板片数 选择是保持生产完成基板块数还是重置。
(c) 更新 更改生产预定块数及生产完成基板块数，关闭对话框。
(d) 取消 不更改生产预定块数，关闭对话框。
a
b
c
d
35
