第 4 章 操作篇
4-6.
生产助理
4-6. 生产助理
在主菜单中触摸［生产助理］后，将显示生产助理菜单。
生产助理菜单中有以下内容。
菜单
操作
错误处理
生产过程中发生警报时，通过确认，修改与错误内容相关的数据，调出可应对
的功能。
数据确认 通过图像监视器 及 NC 监视器确认当前生产中的机种数据内容。
吸嘴确认 确认生产过程中发生的 NG 吸嘴，吸附率降低的吸嘴，更换吸嘴座。
零件装着测试 测试从供给部进行零件的连续吸附动作。
零件装着确认 确认零件的安装位置，对没有安装的零件进行补料安装。
零件吸着调整 确认自动吸附位置补正的结果，执行吸附位置的示教。
标记调整 执行各种标记信息的示教。
装着调整 执行零件安装位置的示教。
基板弯曲调整 执行基板弯曲检测位置的示教。
跳过 更改生产条件中的跳过指定。
76
第 4 章 操作篇
4-6.
生产助理
4
4-6-1. 错误处理

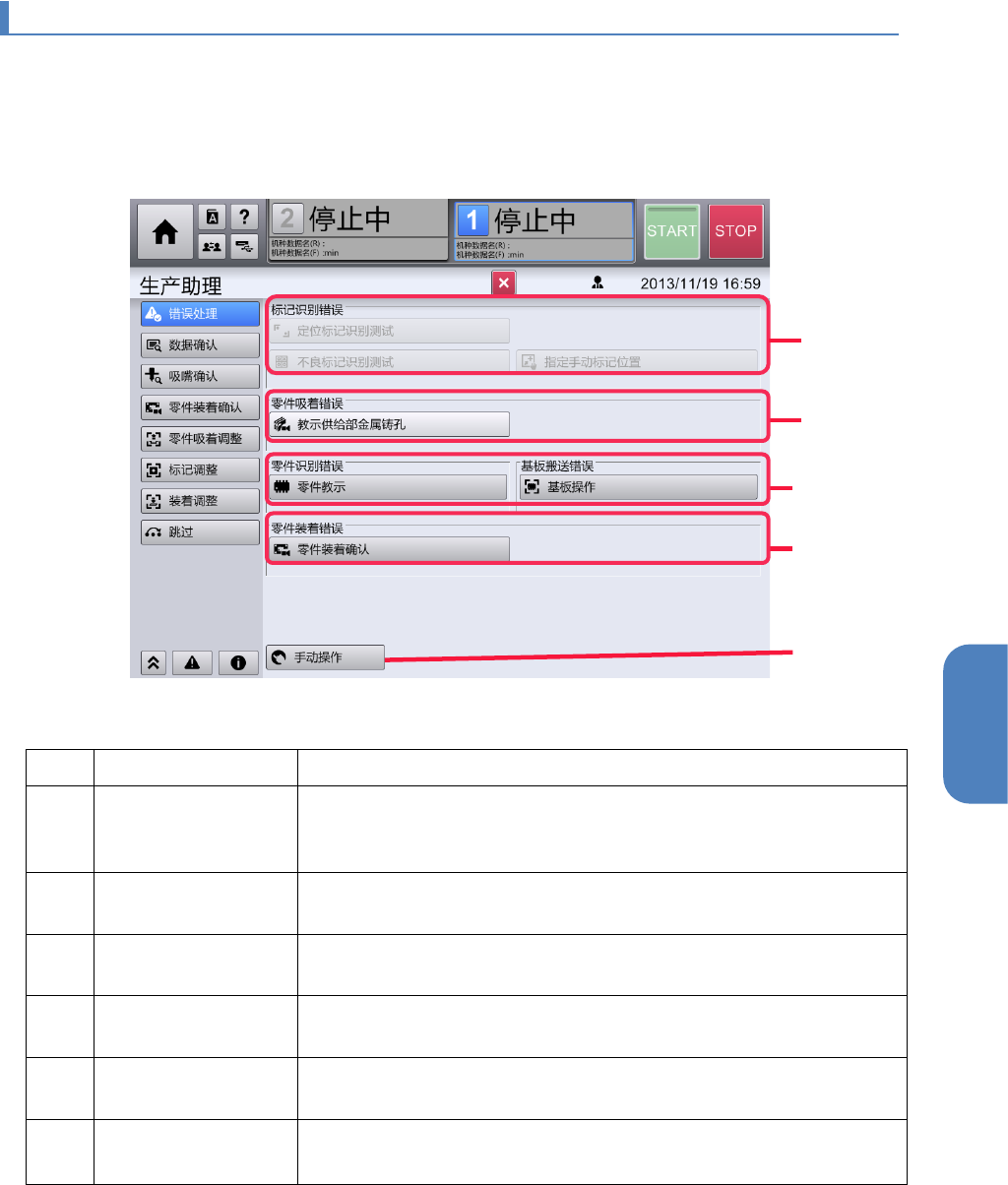

触摸［生产助理］画面子菜单面板中的［错误处理］，显示［错误处理］画面。
［错误处理］画面中，将根据生产过程中（运行中）发生的错误内容，显示相应的功能对话框，通过各
对话框中的操作恢复为生产状态。
记号
名称
说明
(a) 标记识别错误
触摸［定位标记识别测试］，［不良标记识别测试］，［基板条码
识别测试］，［指定手动标记位置］，显示发生标记识别错误时的
处理对话框。
(b) 零件吸着错误
触摸［零件吸着测试］，［教示供给部金属铸孔］，显示发生零件
吸附错误时的处理对话框。
(c) 零件识别错误
触摸［零件教示］，显示在零件识别功能发生错误时的处理对话
框。
(d) 基板搬送错误
触摸［基板操作］，显示在基板搬送功能发生错误时的处理对话
框。
(e) 零件装着错误
触摸［零件装着确认］，［基板弯曲检测］，显示在零件安装功能
发生某些错误时的处理对话框。
(f) 手动操作 显示［手动操作］菜单。
仅在用户级别为［维护］时显示。
a
d
e
b
c
77
第 4 章 操作篇
4-6.
生产助理
4-6-2. 数据确认
触摸［生产助理］画面子菜单面板中的［数据确认］，显示［数据确认］画面。
显示正在生产的机种数据中的 NC 数据，显示指定步骤的 NC 数据及零件数据的详情，以部件名为关键
字的安装步骤，基板示意图中的步骤位置搜索操作，正在生产的机种数据中的基板示意图。
触摸画面左上方的 F/R ，可切换前后轨道。
■［NC 资料］选项卡
列表显示当前正在生产的机种数据之 NC 数据。
记号
名称
说明
(a)
部件名搜索文本框/部
件名搜索按钮
（
）
以部件名为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存在
匹配数据时，将把 NC 数据列表中对应的行变为选择状态。
*
可以只使用部件名的一部分搜索。
a
d
e
b
c
f
