第 2 章 系统概要 2- 4. 机器的构成 2-4- 4. 各单元 的名称 前部单元 后部单元 11 2
第 2 章 系统概要
2-4.
机器的构成

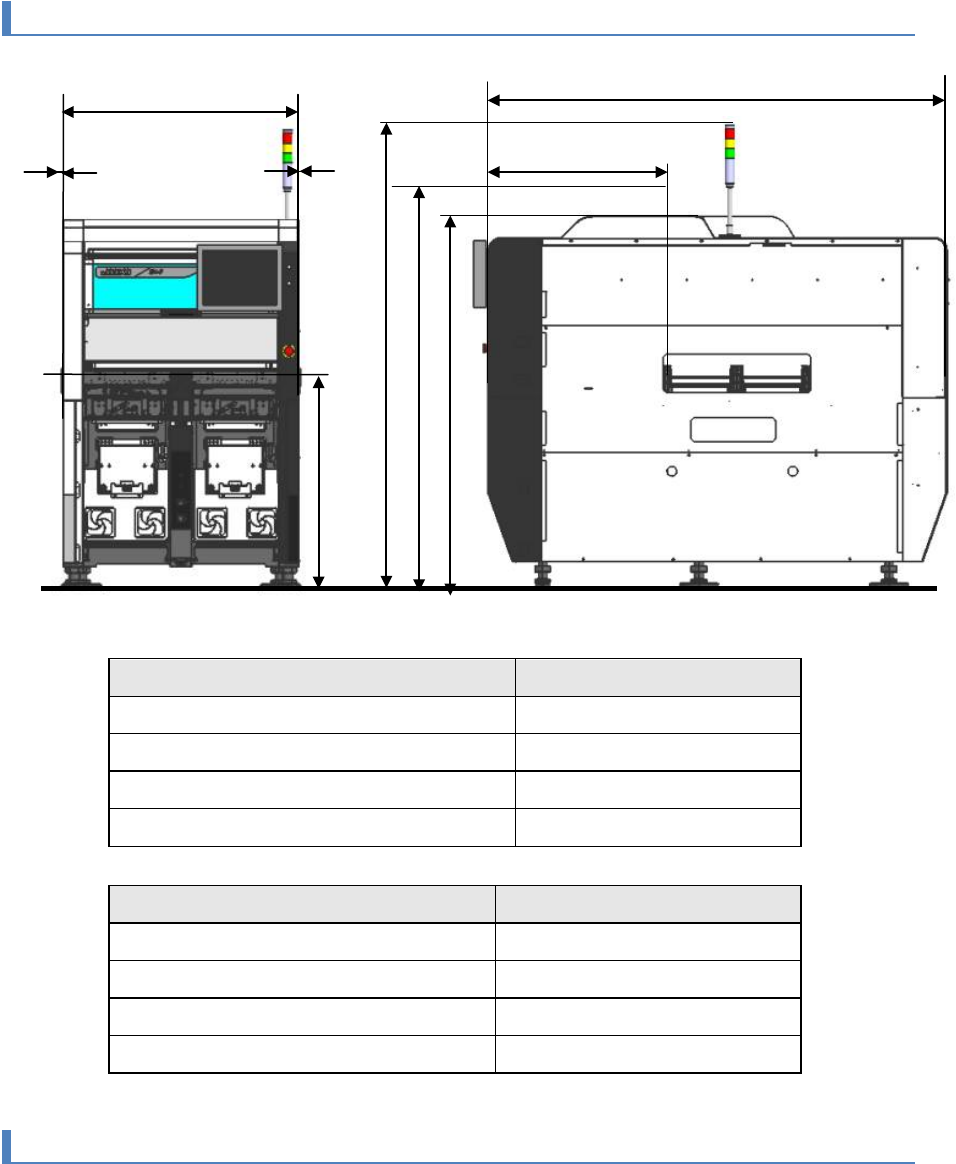

2-4-2. 外观尺寸图
尺寸 双通道传送规格
A（传送长度） 998mm
C（不含 LCD） 1895mm
H（传送突出量） 8mm
I(从护罩前面到基准侧基板传送通道) 752.5mm(前面一侧)
尺寸
B（从底面到传送带上面） 900mm
E（从底面到护罩上面①） 1,440mm
F（从底面到护罩上面②） 1,530mm
G（从底面到信号灯上面） 1,920mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
2-4-3. 主机重量
1,950kg ※台架、选项类除外
H
H
C
B
G
F
E
I
A A
A
10
第 2 章 系统概要
2-4.
机器的构成

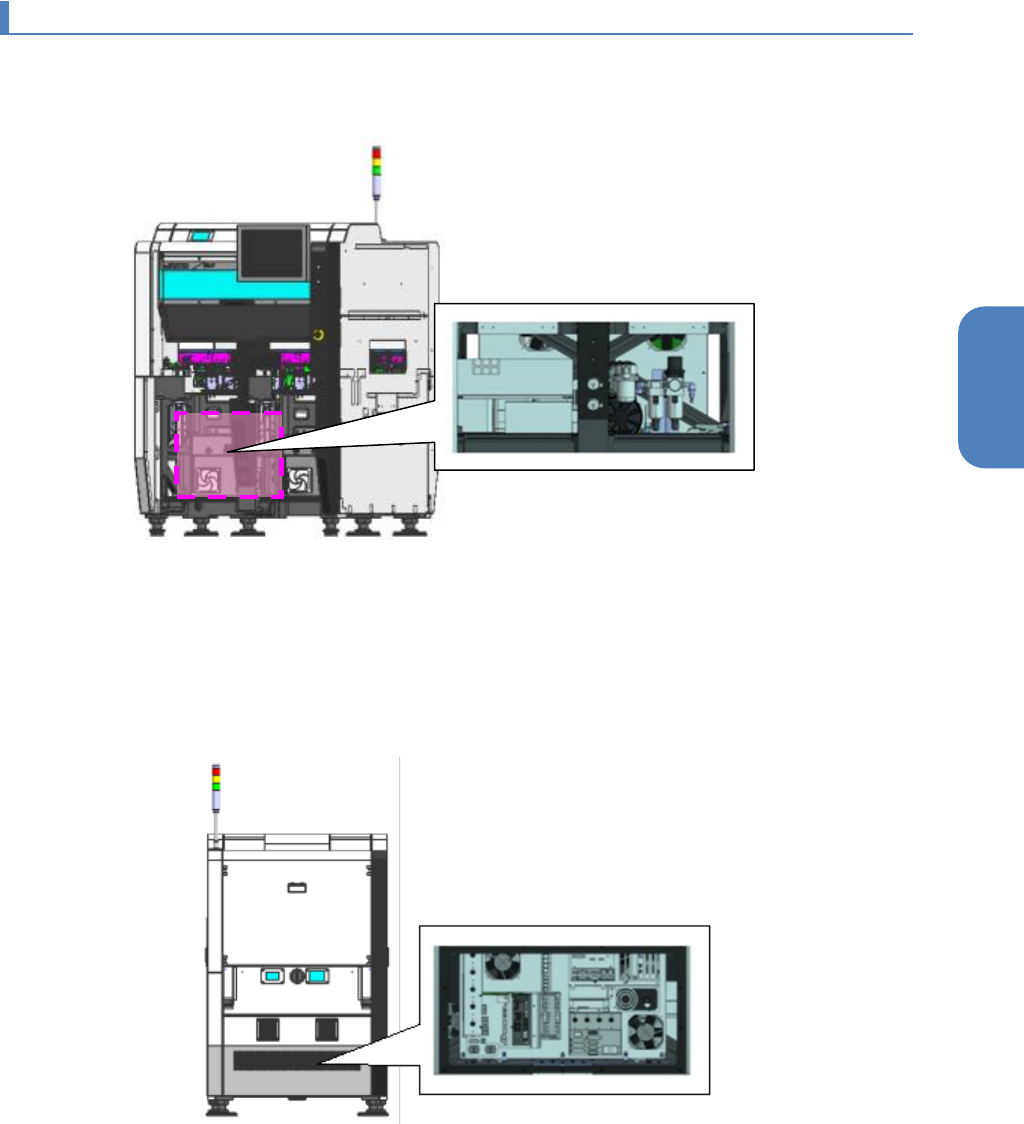

2-4-4. 各单元的名称
前部单元
后部单元
11
2
第 2 章 系统概要
2-4.
机器的构成
2-4-5. 操作按钮，连接器等各部的名称
前部
(a)
紧急停止开关
(b)
POWER ON 开关
(c)
POWER OFF 开关
(d)
信号塔
(e)
触屏式监视器
(f)
USB 存储设备插入口
(g)
真空泵（内置）
(h)
维护端口
(i)
空气吐出耦合器
(j)
选配用电源插头
(k)
AC 风扇
12
