第 4 章 操作篇
4-14.
数据创建步骤
6

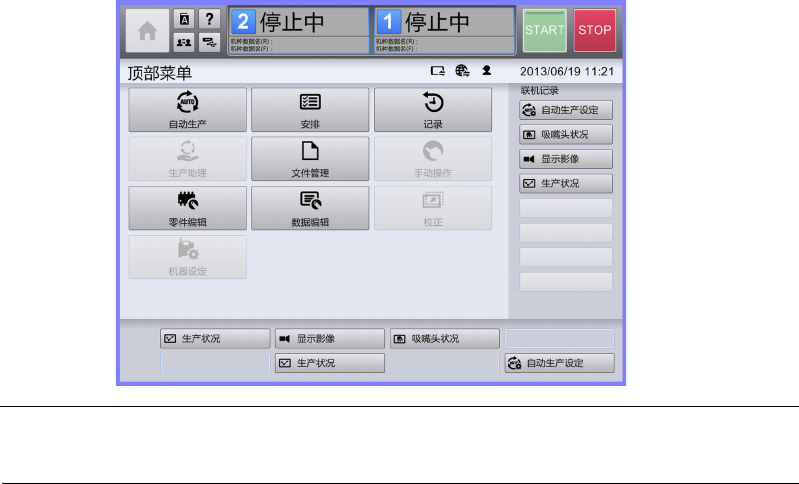

触摸画面下方的［数据编辑］。
显示数据编辑画面。
Tips
•
在显示机种数据名称的状态下触摸［零件编辑］や［数据编辑］，显示各自的菜单。
7
从子菜单面板中触摸选择要编辑的项目，然后进行编辑。
输入方法与新建时相同。
8
触摸［储存档案］。
编辑作业结束。
296
第 4 章 操作篇
4-15.
示教
4
4-15. 示教
4-15-1. 零件示教
在主菜单中按［生产助理］ - ［错误处理］ - ［零件教示］的顺序触摸后，将显示［零件教示选择
*］对话框。
对于自动生产中使用的零件，可单独修改与零件识别相关的数据。
记号
名称
说明
(a) 零件选择列表 选择进行示教处理的零件。
(b) 调色盘 显示零件选择列表中状态栏背景颜色的含义。
•
吸着错误：黄色（吸附错误，立式吸附错误，NG 吸嘴）
•
识别错误：橙色（识别错误，零件厚度异常，共面性检查错误）
•
机器错误：红色（机器错误）
(c) 编辑 调出 Editor 的 OPG，切换显示画面，开始零件示教作业。
调整识别数据
关于零件生成向导的详情，请参阅“4-14. 数据创建步骤”。
针对所有需要示教的零件，请根据零件的种类创建不同的数据。
示教完成后，点击示教数据选择子窗口的取消按钮，返回动作状况画面。
请按下共用面板的［开始］按钮，重新开始自动生成。
a
b
c
297
第 4 章 操作篇
4-15.
示教
4-15-2. 调整吸附位置
供给部金属铸孔示教
在［教示供给部金属铸孔］对话框中，可在基板相机上显示带式供料器供给部的金属铸孔位置，然后测
量金属铸孔位置，对零件的吸附中心位置进行示教，以应对自动生产过程中频繁发生的吸附错误，或用
来提高微型零件的吸附率。
［教示供给部金属铸孔］对话框可通过以下操作显示。
•
在主菜单中按［生产助理］ - ［元件吸取调整］ - ［教示供给部金属铸孔］的顺序触摸。
•
在主菜单中按［生产助理］ - ［错误处理］ - ［教示供给部金属铸孔］的顺序触摸。
•
在警报画面或警报确认画面中触摸供给部金属铸孔示教的［错误处理］按钮。
记号
名称
说明
(a) 相机图像 显示操作对象装置吸嘴头的相机图像。
(b) 相机操作
关于相机操作的详情，请参阅“4-3-4. 相机显示”。
(c) 相机选择 显示左右装置吸嘴头的相机图像。
用户可选择左右任意装置的图像，选择的图像将放大显示
于上方的相机图像区域中。
c
i
b
a
h
e
j
f
d
g
