第 4 章 操作篇 4- 9. 手动操作 4 记号 名称 说明 (f) I/O 状态列表 将 I/O 的状态分为［位元］ ，［信号名称 ］，［ H/L ］ ，［状态］ 列表显示。 • 位元 ：在 0 ～ 15 之 前显示 I/O 的位编号。 • 信号名称：显示 I/O 的信号名称。 • H/L ： I/O 状态为 High (1) 时显示（ ）， Low (0 ) 时显 示（ ）。 • 状态 ：显示 I/O 当前状态的含义。 输入 / …
第 4 章 操作篇
4-9.
手动操作

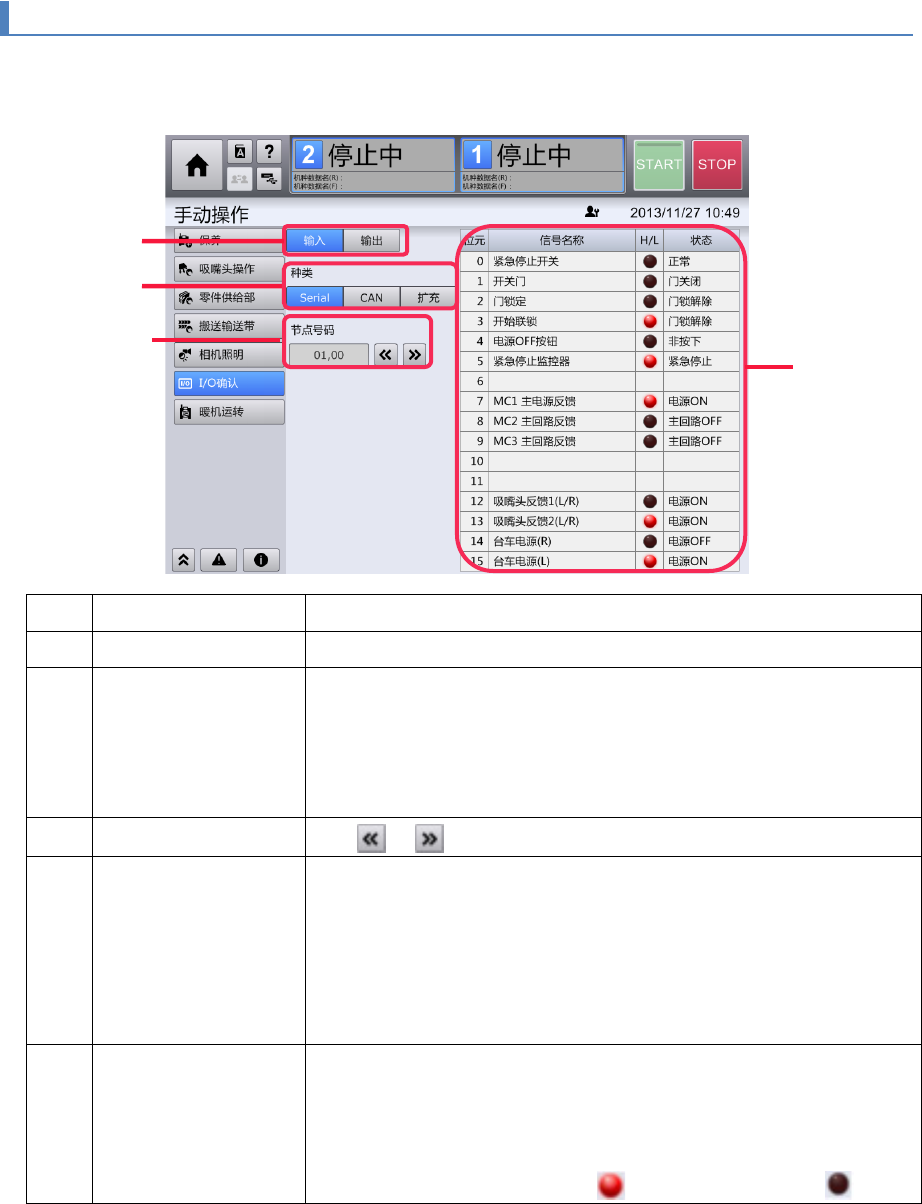

4-9-7. I/O 信号的确认
在主菜单中按［手动操作］ - ［I/O 确认］的顺序触摸后，将显示 I/O 确认画面。
I/O 确认画面仅在用户级别为［维护］时显示。
记号
名称
说明
(a) 输入／输出选择按钮 触摸［输入］／［输出］，切换 I/O 状态列表中显示的信号。
(b) 种类 切换 I/O 状态列表中显示的信号种类。
•
Serial：串行 I/O 信号
•
CAN：CAN I/O 信号
•
扩充：扩展 I/O 信号
(c) 节点号码
触摸
/ ，选择 I/O 状态列表中显示的 I/O 节点编号。
(d) CAN I/O 种类 触摸切换 I/O 状态列表中显示的 CAN I/O 种类。
•
搬送：搬送 I/O 信号
•
宽度调整：宽度调整 I/O 信号
•
固定板：固定板 I/O 信号
•
带式供料器：带式供料器 I/O 信号
(e) 输出变更 仅在［输入］／［输出］选择按钮中选择为［输出］时显示。
更改在 (f) 的 I/O 状态列表中选择的 I/O 输出值。
触摸切换后，将输出与当前状态相反的输出值。
左侧表示当前的 I/O 信号值，右侧表示切换后的 I/O 信号值。
I/O 状态为 High (1) 时显示（
），Low (0) 时显示（ ）。
c
b
f
a
158
第 4 章 操作篇
4-9.
手动操作
4
记号
名称
说明
(f) I/O 状态列表
将 I/O 的状态分为［位元］，［信号名称］，［H/L］，［状态］
列表显示。
•
位元：在 0～15 之前显示 I/O 的位编号。
•
信号名称：显示 I/O 的信号名称。
•
H/L：I/O 状态为 High (1) 时显示（
），Low (0) 时显
示（
）。
•
状态：显示 I/O 当前状态的含义。
输入/输出信号的状态显示和操作
显示本机内部和左右装置发生的所有输入/输出信号。
可根据信号状态对本机进行设定，调整，维护，故障诊断。
1
在主菜单中按［手动操作］ - ［I/O 确认］ - ［输入］或［输出］的顺序触摸。
2
触摸［Serial］，［CAN］，［扩充］中的任意一个。
3
用［节点号码］的 / 选择输入或输出信号装置。
列表显示当前信号的状态。
159
第 4 章 操作篇
4-9.
手动操作
4-9-8. 暖机运转
触摸［手动操作］菜单的［暖机运转］，显示［暖机运转］画面。
可在维护之后，以机构的动作为中心确认本机的主要驱动系统是否正常动作。
［暖机运转］画面仅在用户级别为［维护］时显示。
记号
名称
说明
(a) 脚本选择※列表 将暖机运转中可使用的脚本作为［暖机运转脚本※］列表显示。
触摸后变为选择状态，在［脚本信息※］列表中显示暖机运转内
容。
(b) 脚本信息※列表 显示［脚本选择※］列表中选择的脚本信息。
(c) 选择/解除区域 为每个装置设定暖机运转中使用的脚本。
触摸［选择］，显示在［脚本选择※］列表中选择的脚本名称。
触摸［解除］，清除脚本名称的显示，取消暖机运转。
(d) 定时停止※区域 选择暖机运转的停止条件。
•
选择［定时停止※］，将按［定时时间※］中设定的时间
停止。
•
选择［不停止※］，将只在触摸［STOP］时停止。
触摸［定时时间※］，可以分钟为单位输入停止时间。
(e) 运转信息※区域 显示暖机运转的［经过时间］和［总计时间］。
(f) 重置 触摸后将重置［经过时间］和［总计时间］。
(g) 开始暖机运转 触摸后将开始暖机运转。
f
160
