第 4 章 操作篇
4-2.
操作画面构成
基本画面操作

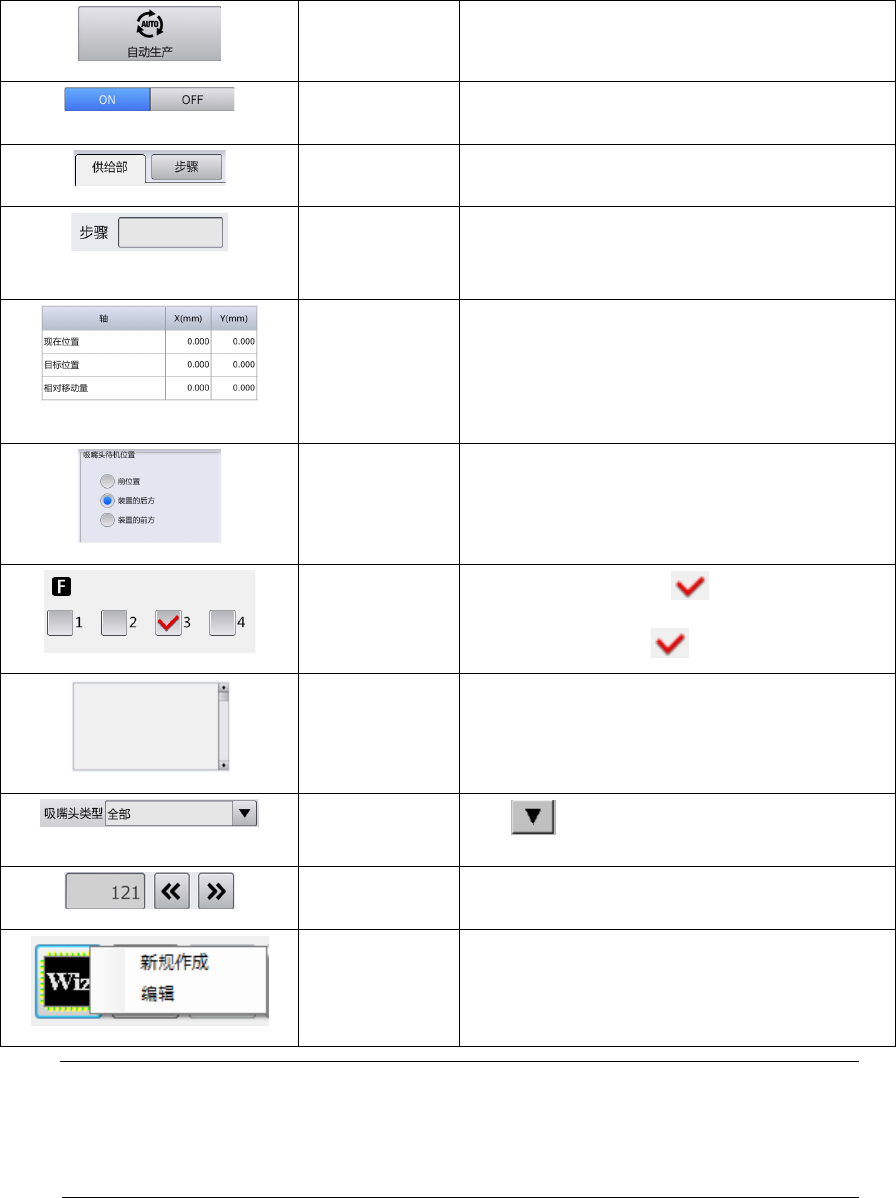

操作画面中显示的操作如下所示。
按钮 触摸后，将执行该按钮的功能。
按钮
触摸后，将变为蓝色选中状态，并执行该按钮
的功能。
选项卡
触摸后，该选项卡将被选中，并切换操作对
象。
文本框 背景颜色为白色的文本框可输入。
可编辑的情况下，在触摸文本框后会显示软键
盘，即可输入。
列表
存在两种情况，显示本机内部信息的情况，以
及可输入文字的情况。
背景颜色为白色时可输入，触摸单元格后，文
本框内将显示光标，然后可用随之出现的软键
盘输入。
选项按钮 触摸任意功能，选择带蓝色 ● 的选项。
复选框
触摸后将加入选中标记
，该功能变为有
效。
再次按下有选中标记
的项目将变为无效。
滚动条
触摸箭头按钮，或移动滚动条，滚动显示隐藏
的部分。
下拉菜单
触摸
，显示含多个项目的列表，然后选择
项目
上下按钮 触摸后，将在规定的范围内增减文本框的值。
弹出菜单 触摸后，从显示的菜单中选择内容。
注意
•
按钮显示为绿色时为有效，可进行按钮操作。此外，触摸有些功能后，可能会使主轴
运行。
•
按钮显示为浅色时为无效。
6
第 4 章 操作篇
4-2.
操作画面构成
4

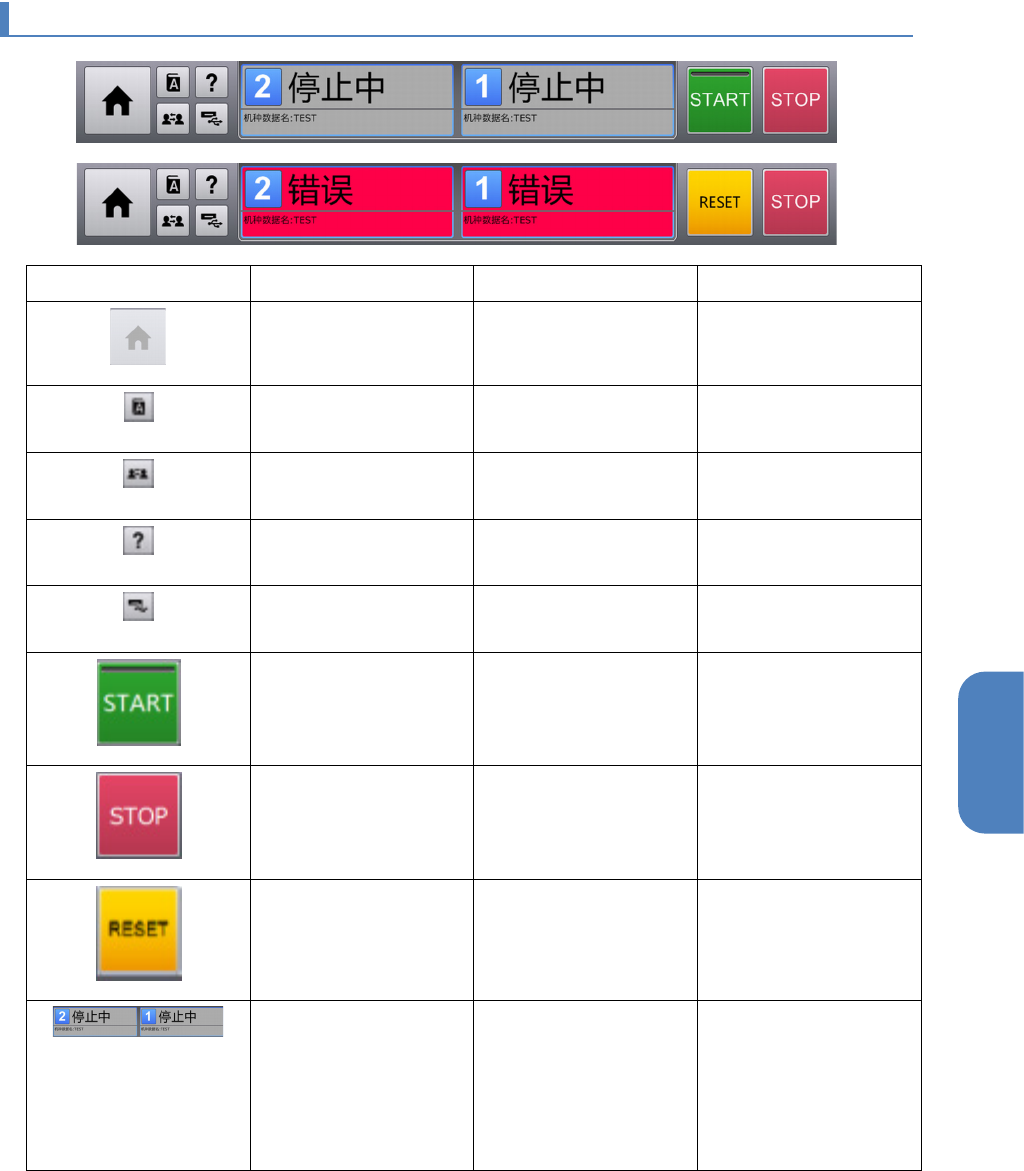

4-2-1. 共用面板
按钮
名称
说明
参考章节
Home 按钮
显示［顶部菜单］画
面。
4-2. 操作画面构成
语言 切换显示语言。 4-2-1.
显示语言的切换
用户 切换用户级别。 4-2-1.
切换用户
帮助 显示操作说明书。 4-2-1.
帮助的显示
USB 存储设备
安全取下 USB 存储设
备。
4-2-1.
移除 USB 存储设备
开始
长按 1 秒以上，开始
自动运转。
-
STOP
停止自动运转（步骤停
止）。
-
重置 重置警报。
只有在需要重置时重叠
于［开始］上方显示。
4-7-2. 发生警报后的
重新启动方法
装置按钮
1 表示右侧，2 表示左
侧的装置，触摸后可选
择要进行画面操作的装
置。
选中的编号将变为蓝
色。
-
7
第 4 章 操作篇
4-2.
操作画面构成
装置按钮的显示

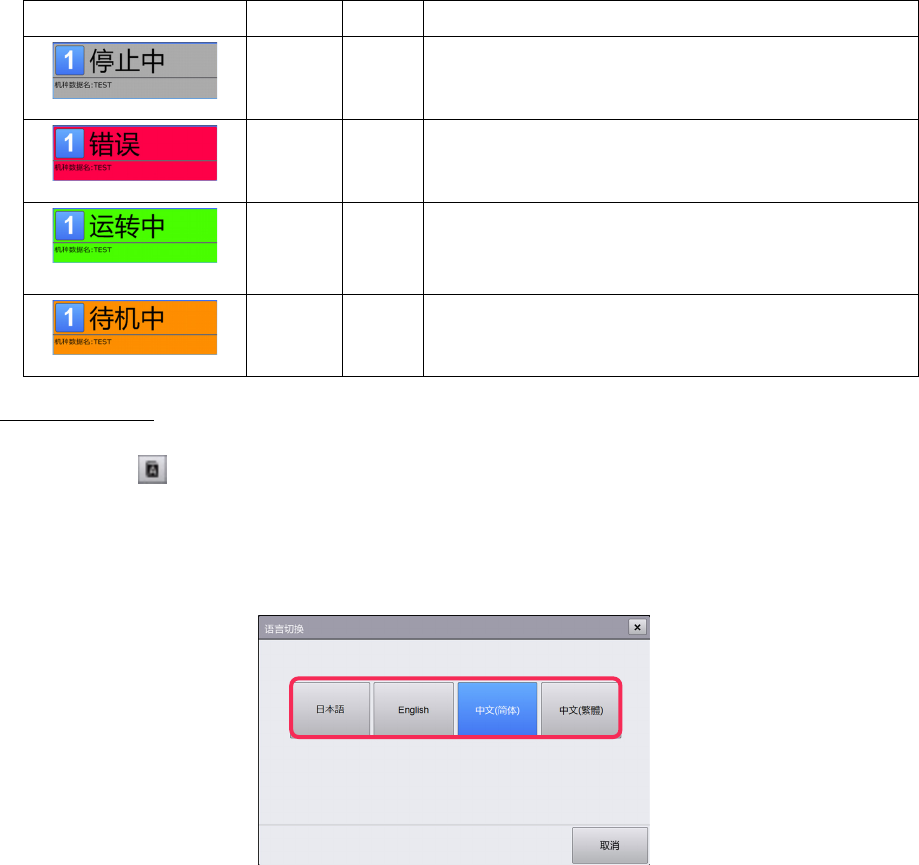

用按钮的颜色和文字表示装置的动作情况。
操作对象左右通用时，装置按钮将自动变为两个装置都选中的状态。
生产中的机种数据信息将显示于下方。前后搬送轨道分别生产不同的机种时，将显示 2 种机种数据名
称。
按钮
名称
颜色
说明
停止中 灰色 正常停止中
错误 红色 因警报而停止中，或紧急停止中
触摸［重置］后，将切换为［停止中］。
运转中 绿色 自动运转中
即使单侧轨道处于基板搬入，搬出等待状态，也会显
示。
待机中 橙色 前后基板搬送轨道均处于基板搬入，或搬出等待状态
显示语言的切换
1
触摸 。
显示［语言切换］对话框。
2
触摸所需语言的按钮。
