第 4 章 操作篇
4-11.
数据编辑
4
4-11-5. 定位标编辑

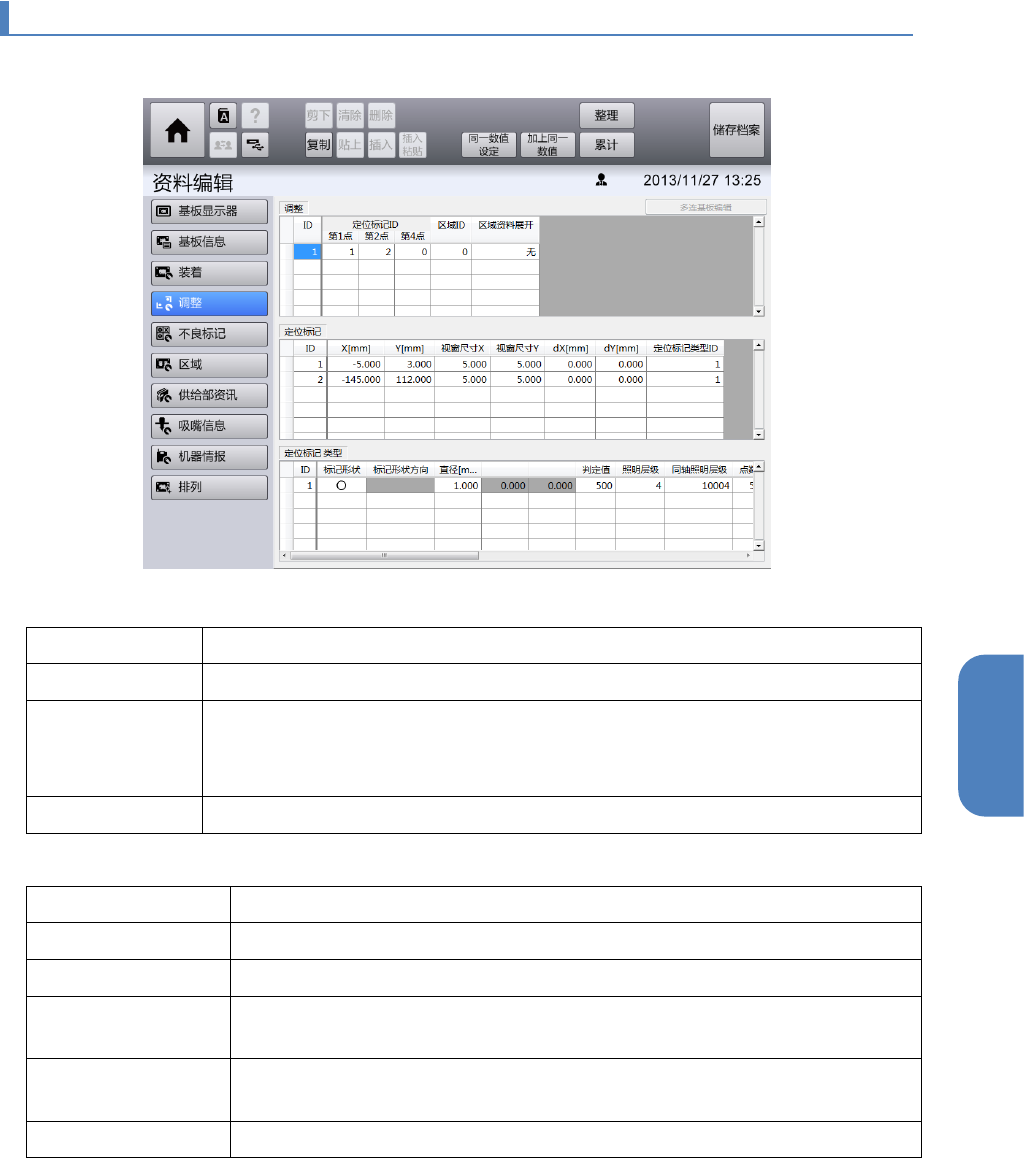

触摸［数据编辑］菜单画面左侧的子菜单面板中的［调整］，显示［调整］画面。
定位标组
项目名称
说明
ID 在 1～500 的范围内显示与注册数量对应的序列号。通常为不编辑。
点 1-ID／点 2-ID 将 2 个定位标位置作为一组，可组成定位标组。
在 1～1,000 的范围内输入所用定位标位置的 ID。
不可在一个组内指定同一 ID。
区域 ID 在 0～500 的范围内显示定位标组所属区块的 ID。
定位标位置
项目名称
说明
ID 在 1～1,000 的范围内显示与注册数量对应的序列号。
X (mm) / Y (mm) 在 -999.999mm～999.999mm 的范围内输入定位标设定位置的 XY 坐标。
视窗尺寸 X／视窗尺
寸 Y
将用相机识别定位标时的识别范围之 XY 大小作为窗口大小在 0.001mm～
999.999mm 的范围内输入。如果输入的范围过窄或过宽，将无法识别。
dX (mm) / dY (mm)
在 -999.999mm～999.999mm 的范围内输入相对于输入的窗口大小的微调用
XY 偏移量值。
标记类型 ID 在 1～20 的范围内输入所用定位标类型的 ID。
193
第 4 章 操作篇
4-11.
数据编辑
定位标类型
项目名称
说明
ID 在 1～20 的范围内显示与注册数量对应的序列号。
标记形状 从列表中选择使用的标记形状。
标记形状方向 选择了有方向性的形状时，从列表中选择标记的方向。
X (mm) / Y
(mm)
在 0.001mm～999.999mm 的范围内输入定位标的 XY 大小。
辅助尺寸 选择为以下任一［标记形状］时，在 0mm～999.999mm 的范围内输入合适的值。
•
十字：输入十字的线宽
•
圆形轮廓：输入圆的内径
判定值
在 1～1,000 的范围内输入标记识别时的标记形状一致指数。数值越大，需要越
一致的标记。
仅在［识别资料库］中选择［SMD3］时使用
照明层级 在 0～8 的范围内输入标记识别时的照明亮度。数值越大，亮度越亮。
点数 1 ～ 点数
5
在 1～1,000 的范围内输入重试用标记识别时的标记形状一致指数。数值越大，
需要越一致的标记。
仅在［识别资料库］中选择［SMD3］时使用。
照明 1 ～ 照明
5
在 0～8 的范围内输入重试用标记识别时的照明亮度。数值越大，亮度越亮。
识别资料库 选择［SMD3］或［SONY］中任意一个。
预备 1 ～ 预备
3
预备区域
通常输入 0。
版本 版本信息
输入 0。 仅在［识别资料库］中选择［SONY］时使用。
计算形式 在 0～9,999 的范围内输入不同形状的算法类型。
仅在［识别资料库］中选择［SONY］时使用。
尺寸容许范围 相对于标记大小，输入找到的标记之大小容许范围。
仅在［识别资料库］中选择［SONY］时使用。
预约 1 ～ 预约
8
将来的扩展用区域
输入 0。
194
第 4 章 操作篇
4-11.
数据编辑
4
标记形状
定位标有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
形状中选择为圆形（白，黑）时
输入圆的直径。
形状中选择为圆形（双重）时
输入外侧和内侧圆的直径。
形状中选择为十字形时
输入宽度，高度，厚度。
形状中选择为圆形，十字形以外时
输入宽度和高度。
直径
外侧
内侧
宽度
高度
厚度
宽度
宽度 宽度
宽度
高度 高度
高度
高度
195
