第 2 章 系统概要 2- 5. 印刷基板设计基准 安装前基板的状态 如下图所示，从 印刷基板两端 向内 3 mm 的范围内不可安装元件 。此外，安装元件的 最大高度为 26 mm 。 19 2
第 2 章 系统概要
2-5.
印刷基板设计基准
2-5. 印刷基板设计基准
2-5-1. 印刷基板设计规格
安装本机的印刷基板，除了有大小，厚度限制外，为了安装时的夹钳，定位和搬送，需要留出一定的空
间。请在下述规格的基础上设计印刷基板。
项目
规格
可使用的基板尺寸 单输送带 最小：50mm×50mm
最大：360mm×450mm
双输送带 最小：50mm×50mm
最大：360mm×250mm
可安装的基板范围 单输送带 最小：50mm×44mm
最大：360mm×444mm
双输送带 最小：50mm×44mm
最大：360mm×244mm
基板厚度 0.3mm 至 6.0mm

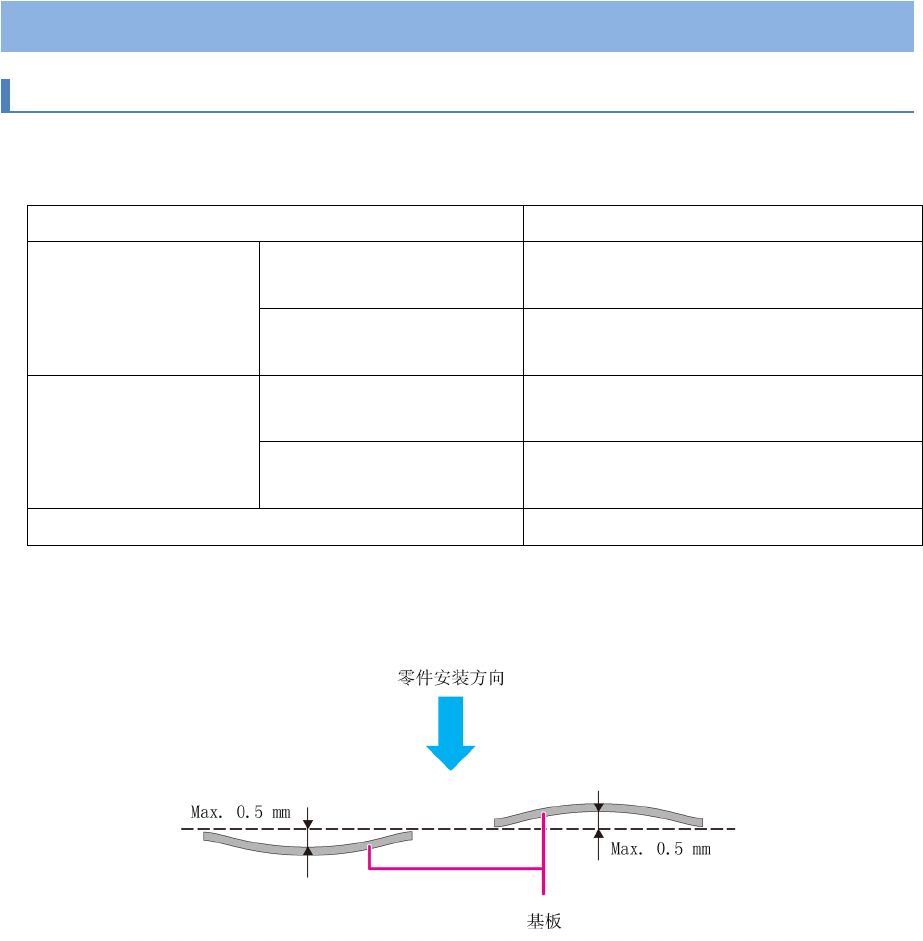

基板容许弯曲精度
如下图所示，从安装方向看，印刷基板的容许弯曲上下均为最大 0.5 mm。
18
第 2 章 系统概要
2-5.
印刷基板设计基准

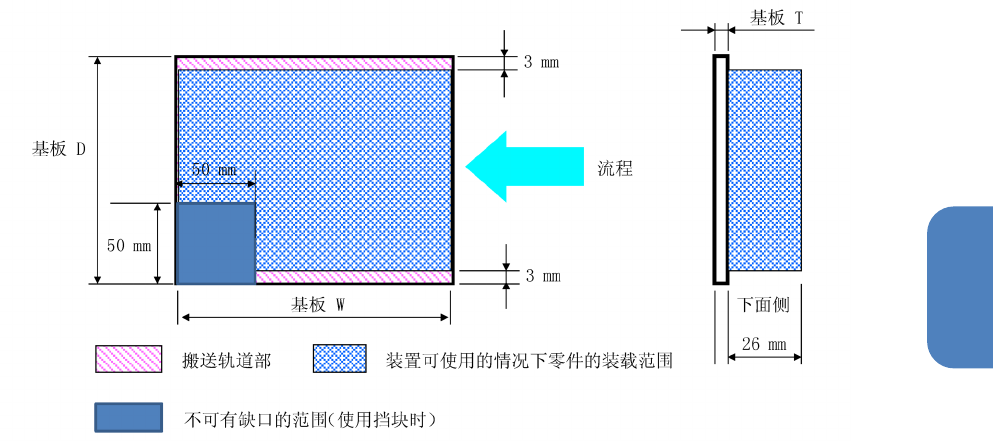

安装前基板的状态
如下图所示，从印刷基板两端向内 3 mm 的范围内不可安装元件。此外，安装元件的最大高度为 26
mm。
19
2
第 2 章 系统概要
2-5.
印刷基板设计基准

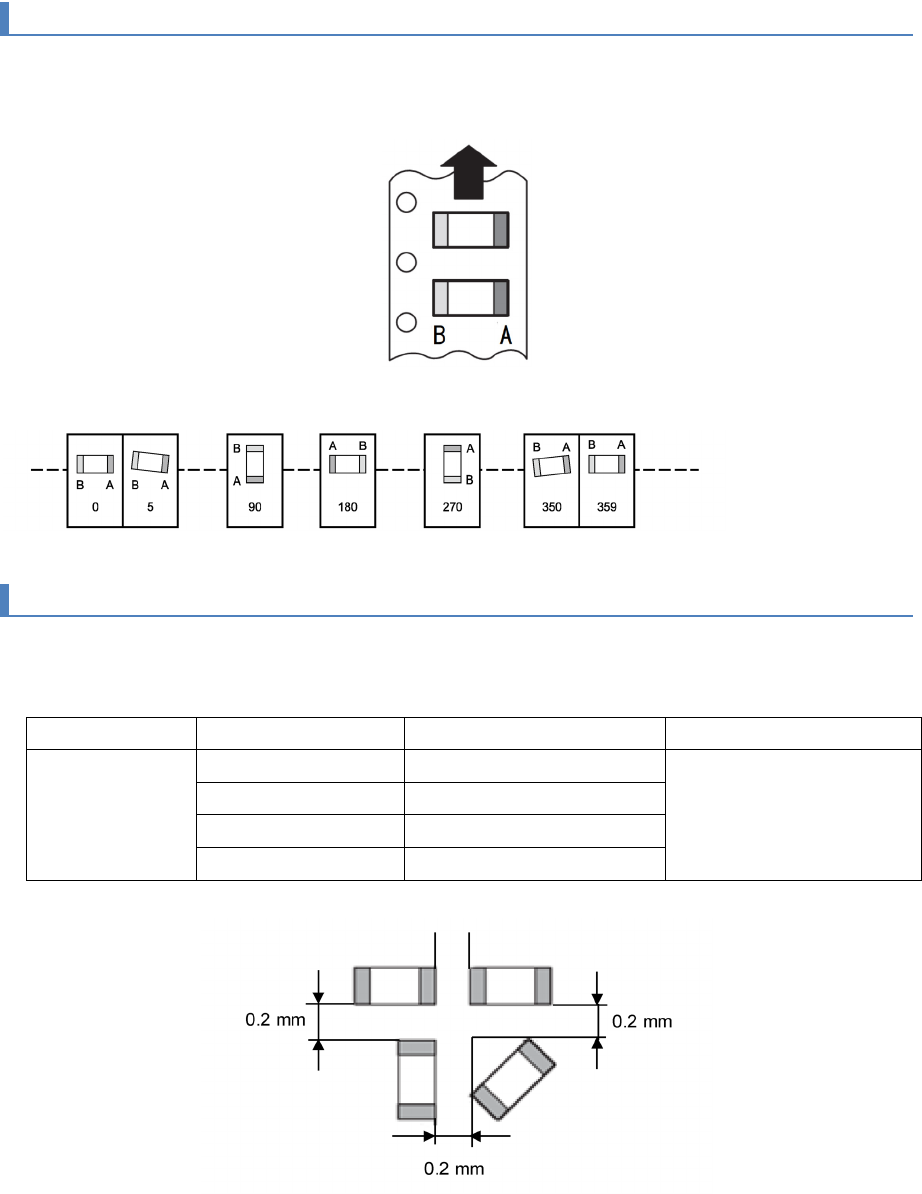

2-5-2. 元件安装姿势
元件的安装姿势请设定为大于 0°小于 360°。
插图中的 A，B 表示电极位置。
扎带状态
大于 0° 小于 360°
2-5-3. 相邻元件之间的最小间隔
请确保相邻元件间的间隔在以下数值以上。
最小间隔数值因条件而有所变动。
元件种类
型号
大小
元件最小间隔
方形芯片 0402 0.4mm×0.2mm XY 方向均 0.2mm
0603 0.6mm×0.3mm
1005 1.0mm×0.5mm
1608 1.6mm×0.8mm
