第 3 章 导入篇 3- 1. 安装 3 3-1-6. 作业区域 使用智能带式送 料器及统 一更换台车时所 需的作业 空间如下所示。 请勿在该 区域内放置物品 。 3-1-7. 运输时的注意事 项（由客 户运输装置时） 请参见 3-1-1 运输 ・ 设置。 3-1-8. 输送带部位的安 全措施 本机左右有搬入 口和搬出口， 规定了可搬送基板的 最大宽度。 安装于本机前后 的装置请尽量 靠近搬入口和搬出口 安装，避免手 能伸入。如果无论如…
第 3 章 导入篇
3-1.
安装
3-1-5. 前工序机器和后工序机器的连接
与本机连接时使用 L 型托架。
准备物品
•
L 型托架（与本机同箱）2 个
•
C8×22 内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈各 16 个
为了保持与前后工序机器的机械精度，本机中备有 2 个连接用 L 型托架。安装附带的 L 型托架，连
接本机和前后工序机器。

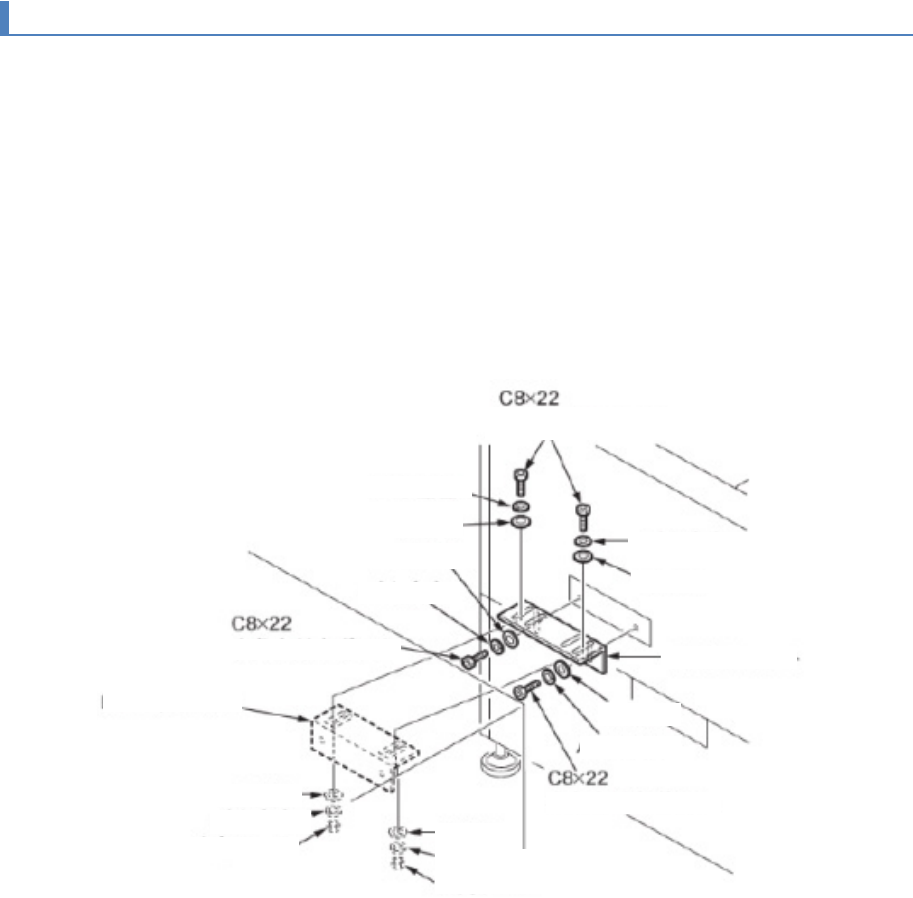

1
用 C8×22 内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈将 L 型托架安装到本机左右
的安装座上。
(a)
弹簧垫圈
(b)
平垫圈
(c)
弹簧垫圈
(d)
C8×22 内六角孔螺栓
(e)
L 型托架
(f)
平垫圈
(g)
弹簧垫圈
(h)
六角螺母
2
用 C8×22 内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈分别安装前工序机器和后工
序机器的 L 型托架，本机左右的 L 型托架。
弹簧垫圈
平垫圈
弹簧垫圈
平垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
平垫圈
弹簧垫圈
内六角孔螺栓
内六角孔螺栓
内六角孔螺栓
L 型托架
平垫圈
平垫圈
平垫圈
L 型托架
六角螺母
六角螺母
8
第 3 章 导入篇
3-1.
安装
3
3-1-6. 作业区域
使用智能带式送料器及统一更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-1-7. 运输时的注意事项（由客户运输装置时）
请参见 3-1-1 运输・设置。
3-1-8. 输送带部位的安全措施
本机左右有搬入口和搬出口，规定了可搬送基板的最大宽度。
安装于本机前后的装置请尽量靠近搬入口和搬出口安装，避免手能伸入。如果无论如何无法避免，请采
取加装安全罩等安全措施。
安全措施示例：单轨道的情况下
9
第 3 章 导入篇
3-2.
电器系统的连接
3-2. 电器系统的连接
3-2-1. 总电源电缆的连接
警告
关于总电源电缆的连接作业，请严格遵守下述注意事项。如果作业时不
遵守这些注意事项，可能引起意想不到的危险状况，其结果有发生人员
严重受伤甚至死亡的危险。
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
请务必由持有电工证的人员进行作业。
在将工厂总电源电缆安装于本机之前，请务必关闭工厂电源电缆的
总电源。
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
工厂总电源电缆请使用 4 芯截面积 4.0mm
2
(AWG 11) 或更粗的橡胶
绝缘电缆。请勿使用更细的电缆。
请在工厂总电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引起
意想不到的危险状况，其结果会引起火灾和触电等事故。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等。
请切实固定工厂总电源电缆，以免对圆形压着端子造成负担。
连接了工厂总电源电缆的地线时，请务必确认本机电源的相序。
取下本机正面左下方的盖子前，请务必关闭工厂电源。如果工厂总
电源进入总电源连接端子板，即使关闭了本机的主断路器，电压也
会施加到本机内部的机器上，有触电的危险。
注意
•
本机是工业产品。请勿直接连接到普通家用，办公用的低电压电源上。请对工厂用的
高压，中压电源进行减压后，供给合适的电源电压。
10
