4. 传感器配置图 QD029-26
80 NXT 机械手册
※上述地址未显示在 「I/O Monitor」上。
No. 地址 信号名 传感器名
1 IN02 料盘有无确认 -
2 IN03 夹紧ON确认 -
3 IN04 夹紧 OFF 确认 -
4 IN05 正面门关闭确认 -
5 IN06 料盘托架门关闭确认 -
6 IN07 供应预约 SW 输入 -
7 IN10 供应结束 SW 输入 -
8 IN11 TZ 轴干涉确认 -
9 IN12 料盘阻停块 ON 确认 -
10 IN13 更换预约 SW 输入 -
11 IN14 料盘前进 / 后退减速确认 -
12 IN15 料盘前进停止确认 -
13 IN16 料盘后退确认 -
14 - 单元夹紧确认 -
QD029-26 5. 基本操作
NXT 机械手册 81
5. 基本操作
5.1 模组的拉出 / 插入
为了访问模组内的各个机器装置，可以使模组处于半拉出的状态。可以方便地进行贴装工作
头、吸嘴置放台等的更换操作、模组的内部清扫·加油等操作。
备注 )在进行双模组生产时的 2 个模组是始终连接在一起的。请在 2 个模组处于连接的状态
下进行操作。
5.1.1 拉出方法
1. 停止模组的运转、使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮，显示出手动指令。

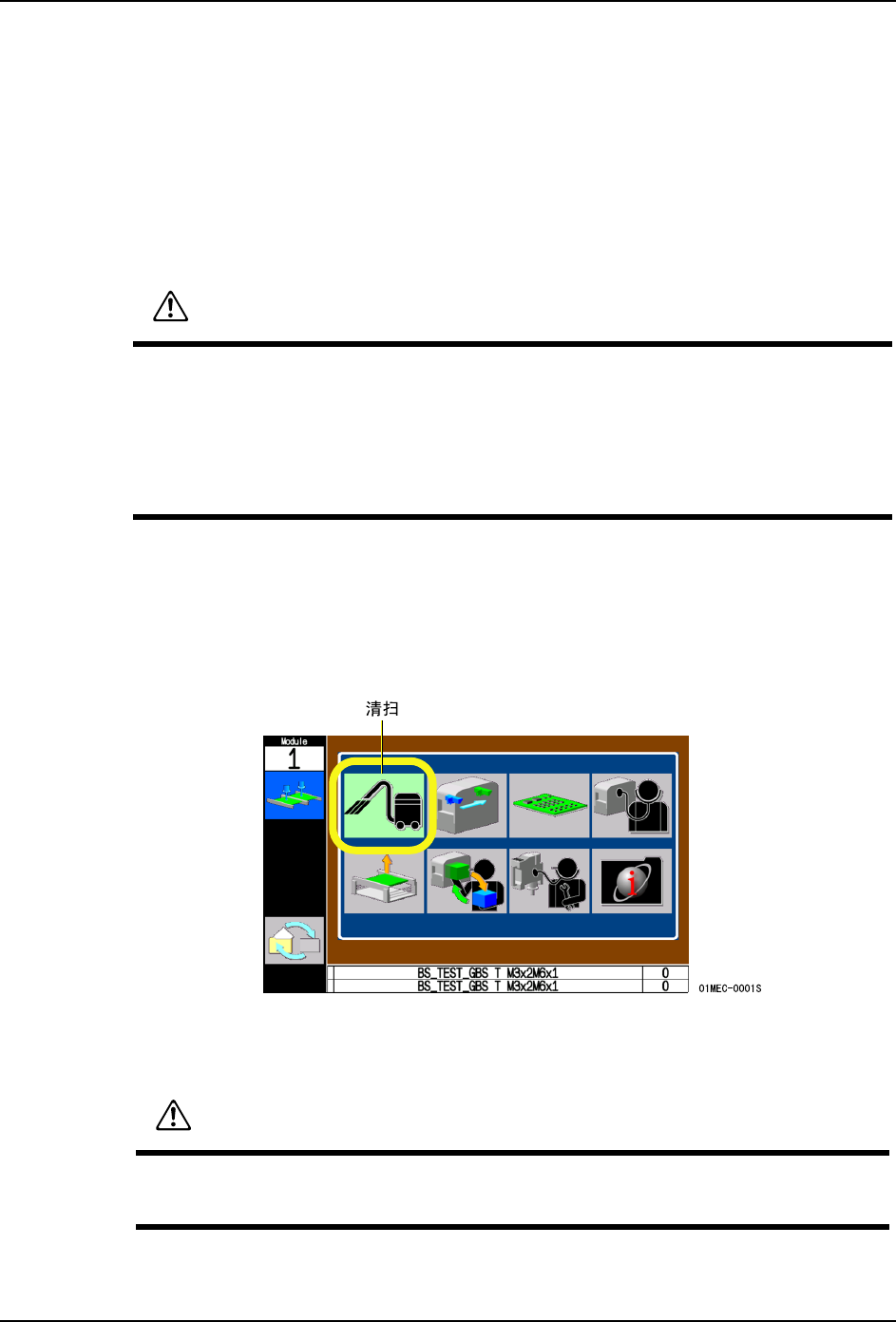

3. 按下光标键，选择清扫示意图。
4. 在确认模组前侧是否有障碍物以后按下 「OK」按钮。夹板被解除后，模组自动向前移动
一些距离。
备注 )·模组没有被松开时，请依据所显示的信息调查原因。
·在 M3(S) 模组上，可以考虑是 XS 轴的位置不正确 ( 进入相邻的模组内 ) 等原因。
注意
料盘单元 -LT 安装在机器上的状态下不能进行模组的拉出 / 插入。有可能使机器损伤。
请在卸下料盘单元 -LT 的状态下进行模组的拉出 / 插入。
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
注意
按下 「OK」按钮后，模组主体会向己方前进几厘米。请注意不要碰到身体或其他障碍
物。
5. 基本操作 QD029-26
82 NXT 机械手册
5. 请握住模组的手柄，慢慢地将模组拉出到阻停块的位置。
备注 )在把进行双模组生产的模组拉出时，双模组的另一个模组也同时拉出。
5.1.2 插入方法
1. 使模组处于 START 等待状态。
2. M3(S) 模组的时候，在插入模组前，请确认 XS 轴等机械部分是否从模组凸出来。在凸出
时，请将其退让到模组内。
备注 )XY 机械手后侧并列有 3 个传感器，请将 XS 轴移动到其中２个传感器 ( 中央和另 1 个传
感器 ) 同时处于 ON 位置为止。
3. 请握住模组的手柄，慢慢地推入模组，使其插入到碰到为止。
4. 模组自动地拉入并被锁定。不能自动地被锁定时，请将模组稍微拉回后一些。重新压入。
备注 )如果显示出错误信息，请参考附加软件中的错误说明。
警告
在将几台模组处于半拉出状态时，可以拉出的模组台数有限制。( 在 8M 基座上 M3(S)
模组到 4 台为止、4M 基座上 M3(S) 模组到 2 台为止。)
超过限制台数将模组拉出时，机器全体会向前倾斜，有可能造成身体受伤。
注意
请不要将手放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
在拉出 / 插入模组时，请不要强烈地拉出和压入，碰到停止块。请慢慢地移动。因为
有可能造成机器安装位置的移动。
警告
在拉出 / 插入模组时，请不要把手指放入相邻的模组之间。有可能手指夹入模组之间而
被切断。
注意
在拉出 / 插入模组时，请不要强烈地拉出和压入，碰到停止块。请慢慢地移动。因为
有可能造成机器安装位置的移动。
