QD029-26 8. 部件的更换
NXT 机械手册 347

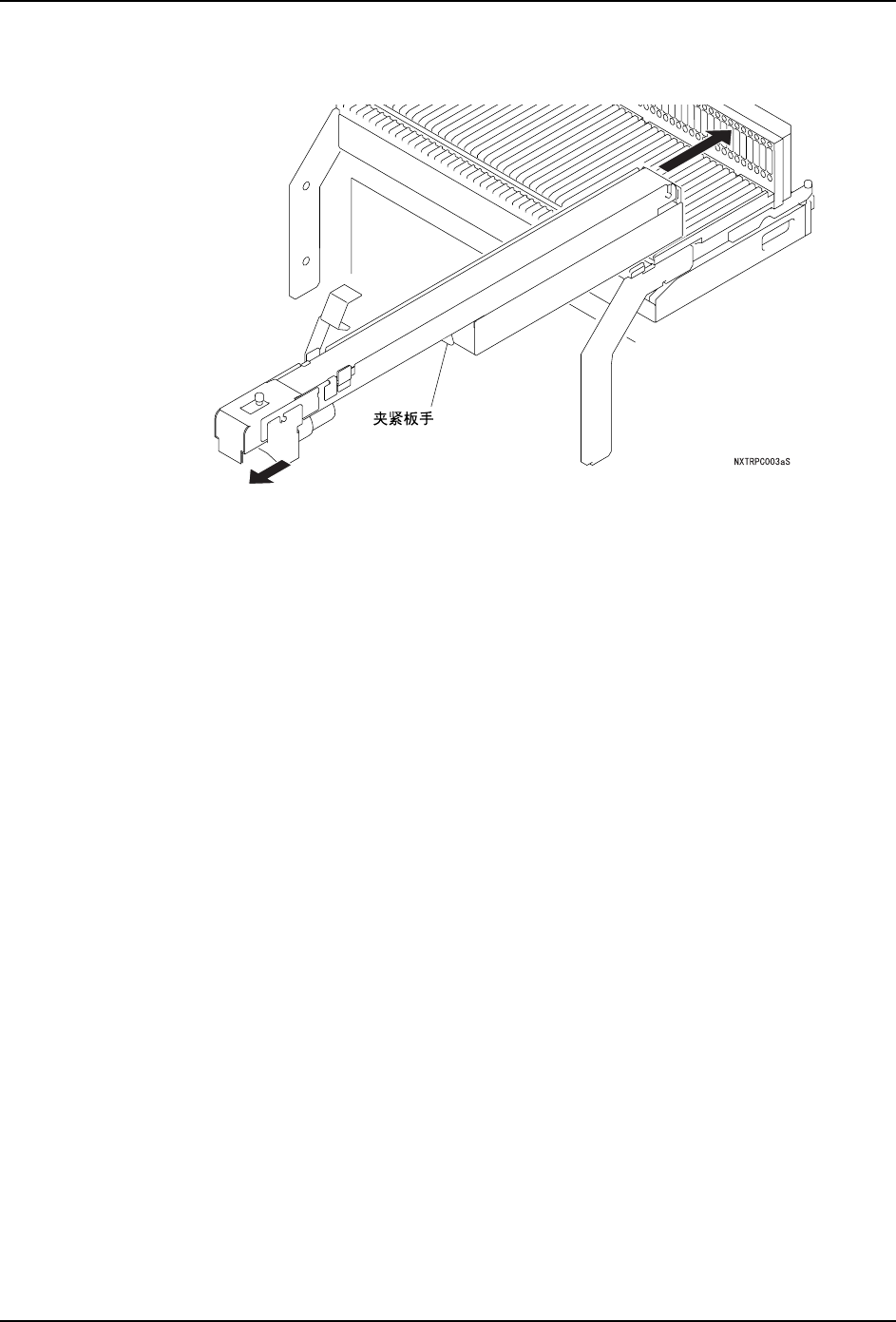

3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。
请确认前侧部的插头确实地插入到料站托架侧的插座中。
8. 部件的更换 QD029-26
348 NXT 机械手册
8.4 废料带处理单元的更换
8.4.1 必要工具
六角扳手一套。
8.4.2 操作时间
拆除旧单元→安装新单元为止需要 10 分。( 除去加油等的维修保养时间。)
8.4.3 更换方法
1. 拆下料站托架。( 详细参考 " 5.4 料站托架的拆除 / 安装 "。)
2. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
3. 将主电源开关 OFF。

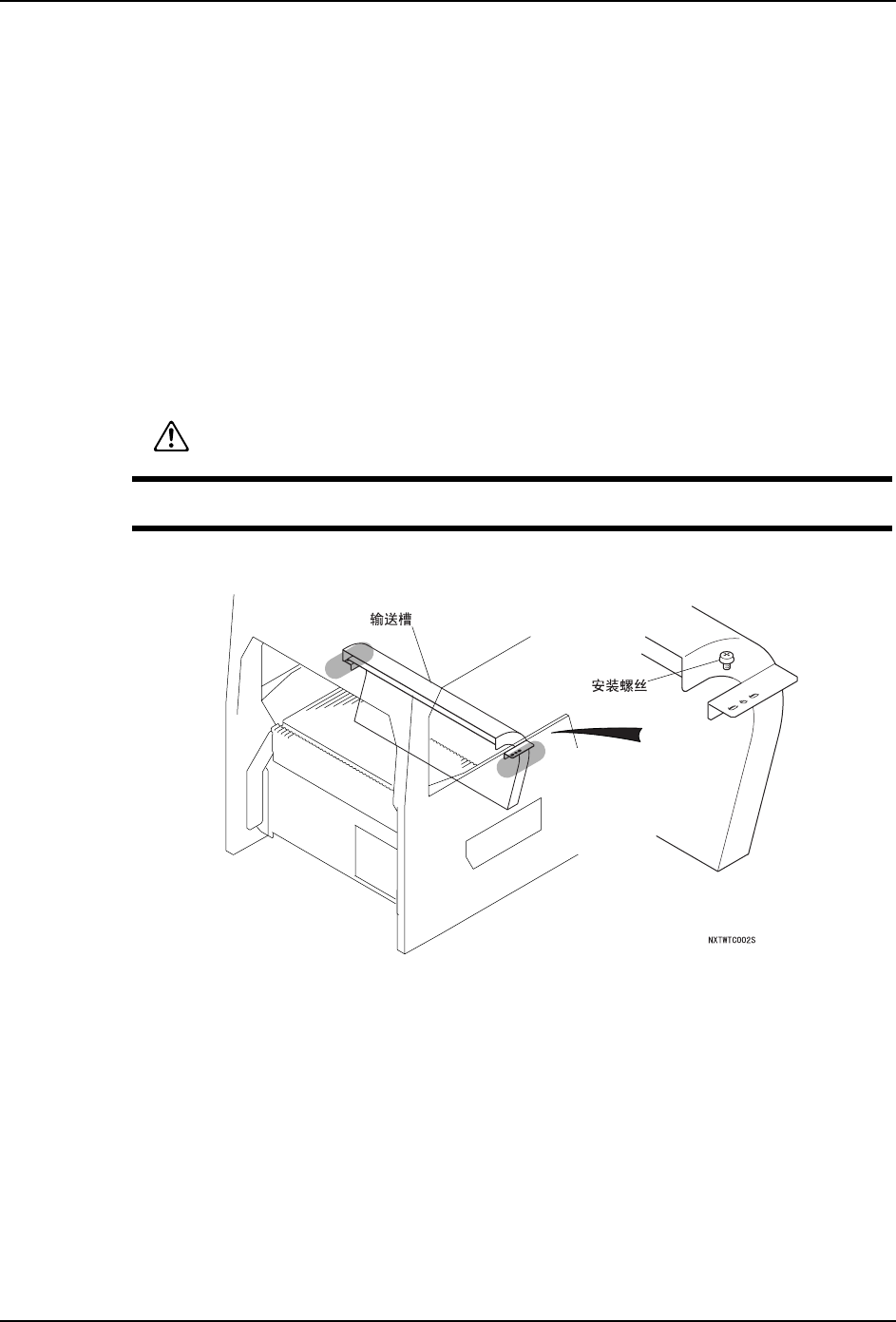

4. 拆下安装螺丝取下输送槽。
警告
在更换元件相机前，务必切断机器主电源。
QD029-26 8. 部件的更换
NXT 机械手册 349
5. 用六角扳手拆除螺栓 (4 根 )。
6. 将连接在右侧面的电源线插头拆下，将空气管和滑套向下图箭头方向滑动并拆下来。
7. 抓住单元的右侧的把手，将单元拉出。
注意 )不要将单元过分拉出而导致落下。
