QD029-26 7. 消耗品的更换
NXT 机械手册 301
7.10.4 远程控制 I/O 电路板 4 (8M 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
7. 消耗品的更换 QD029-26
302 NXT 机械手册
7.10.5 远程控制 I/O 电路板 1 (4M 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
QD029-26 7. 消耗品的更换
NXT 机械手册 303

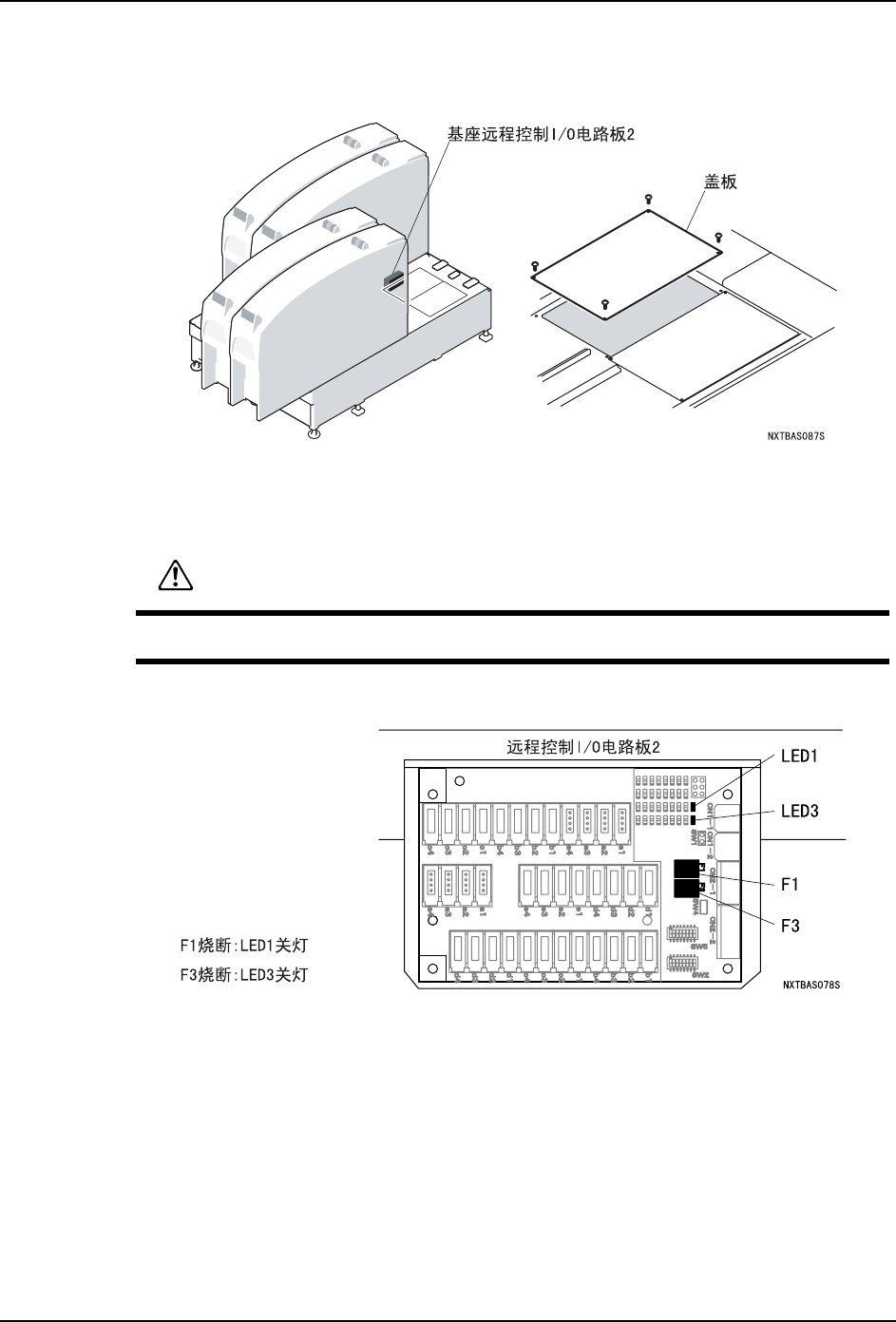

7.10.6 远程控制 I/O 电路板 2 (4M 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
