QD029-26 8. 部件的更换 NXT 机械手册 409 侧 盖 板(右 侧) 1. 请取下后盖板。 2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。 3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。 ৢⲪᵓ 01MEC-0463S ᭭᭫ൟ᭭ᏺᠬᶊ 01MEC-0469S 01MEC-0470S ⌟Ⲫᵓ 㧔 েջ 㧕
8. 部件的更换 QD029-26
408 NXT 机械手册

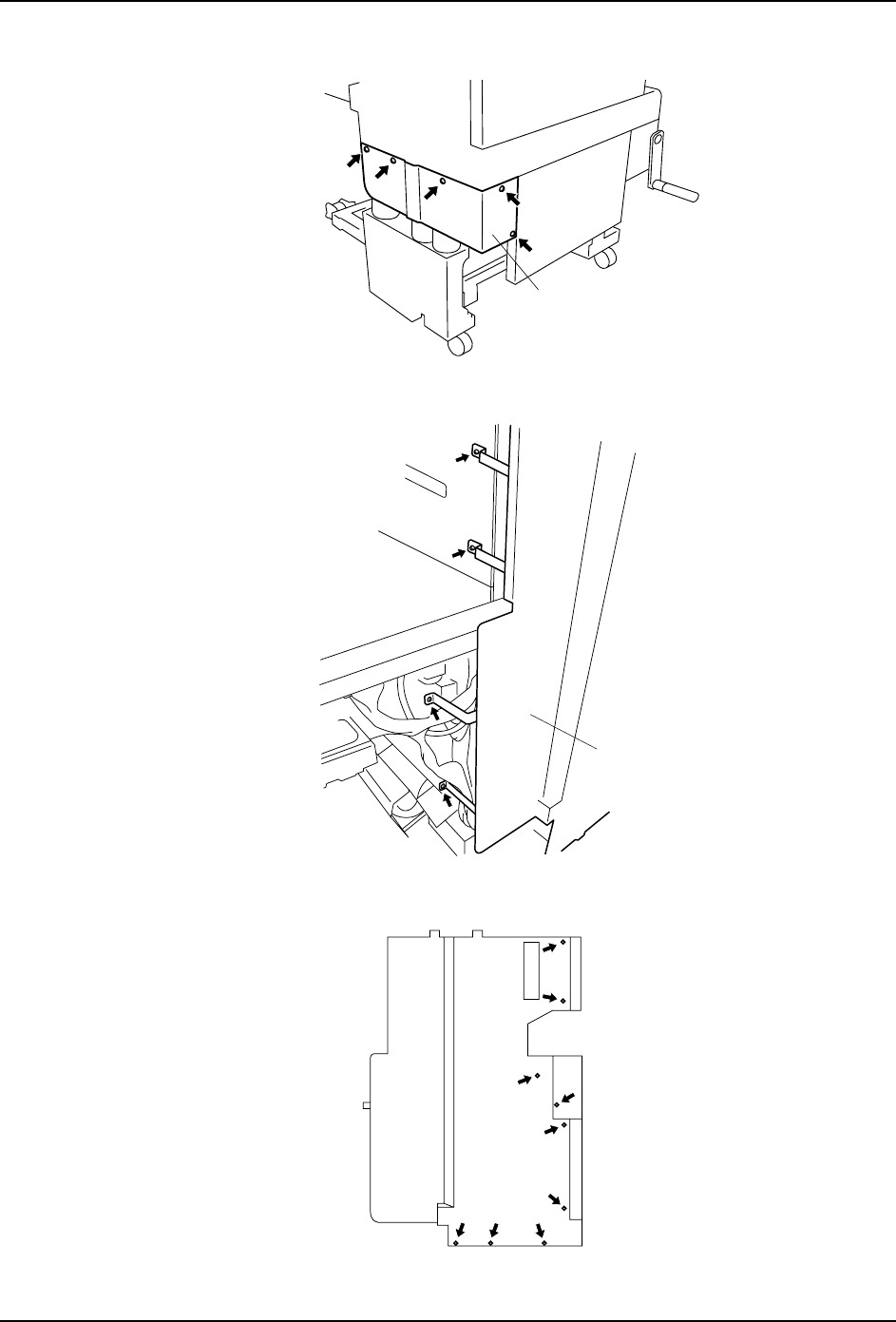

3. 请取低盖板(左侧)。
4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
ԢⲪᵓᎺջ
01MEC-0465S
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
QD029-26 8. 部件的更换
NXT 机械手册 409
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
ৢⲪᵓ
01MEC-0463S
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
01MEC-0470S
⌟Ⲫᵓ㧔েջ㧕
8. 部件的更换 QD029-26
410 NXT 机械手册

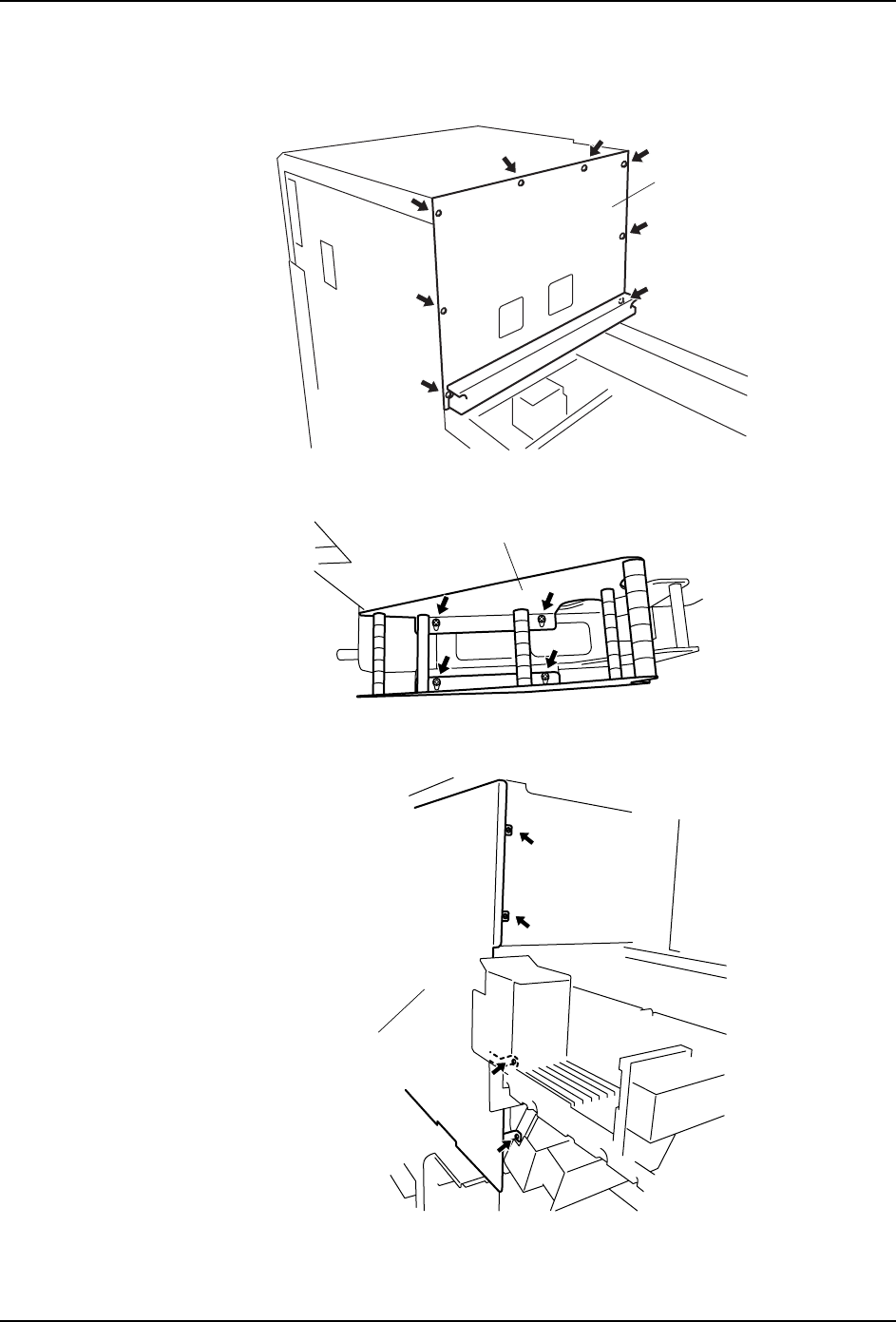

4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。
5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
01MEC-0471
01MEC-0472
