6.9.20 料盘单元 -M 的 TY 轴离合器的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.10 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。
3. 用清洁的布，擦去 TY 轴离合器的污垢。
4. 取 0.06cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对 TY 轴离合器的咬合部位均匀的涂敷润滑油。
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 安装料盘单元 -M 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TY 轴离合器 0.06
01MEC-0425Sa
Ⲫ㔽
QD029-26 6. 预防保养
NXT 机械手册 257
6.9.21 料盘单元 -M 的料盘定位销的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.10 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。
定位销 （10 处）的加油
3. 用清洁的布，擦去定位销的污垢。
4. 取 0.115cc 的 Daphne Exponex No.2 到毛刷上。
5. 请对定位销 （不接触料盘的一侧）用毛刷均匀地涂敷润滑油。
6. 用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘定位销 0.115
料盘定位销驱动轴 0.375
01MEC-0425Sa
Ⲫ㔽
᭭ⲬㆅⲂᏺ
᭭Ⲭ
䇋㭘㭘ഄϡ㾺᭭Ⲭⱘϔջ
䖯㸠⍖ᭋDŽ
0(&6
6. 预防保养 QD029-26
258 NXT 机械手册

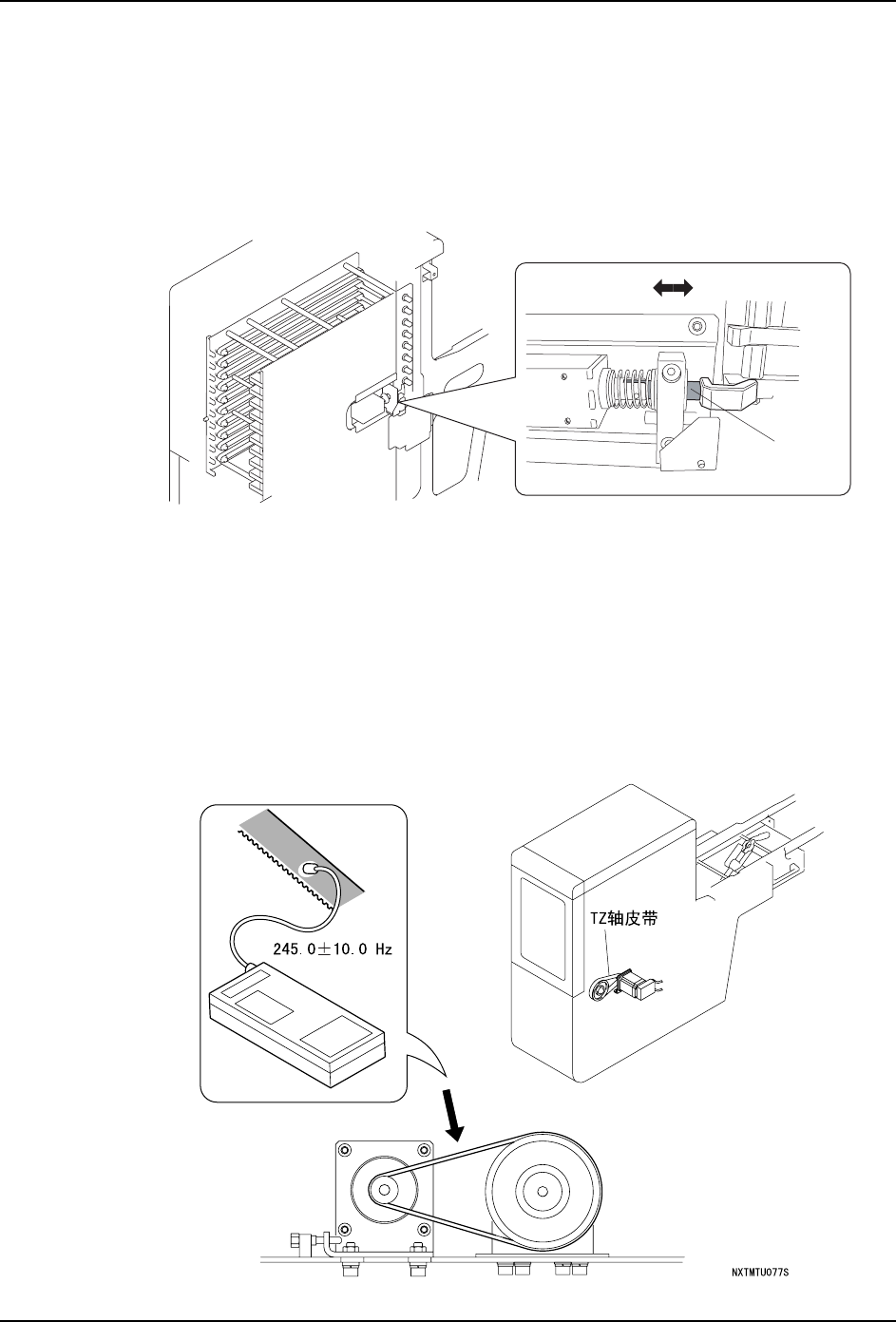

驱动轴的加油
7. 用清洁的布，擦去驱动轴的污垢。
8. 取 0.375cc 的 Daphne Exponex No.2 到毛刷上。
9. 滑动驱动轴，用毛刷均匀地涂敷润滑油。
10.滑动驱动轴，使润滑油循环。
11.擦去渗出的多余的润滑油。
12.安装料盘单元 -M 的盖罩。
6.9.22 料盘单元 -M 皮带张力的检查
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -M。( 详细请参考 " 5.10
料盘单元 -M 的安装 / 拆除 "。)
〈TZ 轴皮带张力 ( 驱动部位 )〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 245.0 ± 10.0Hz。
0(&6
ᅮԡ䫔
偅ࡼ䕈
