QD029-26 5. 基本操作
NXT 机械手册 107

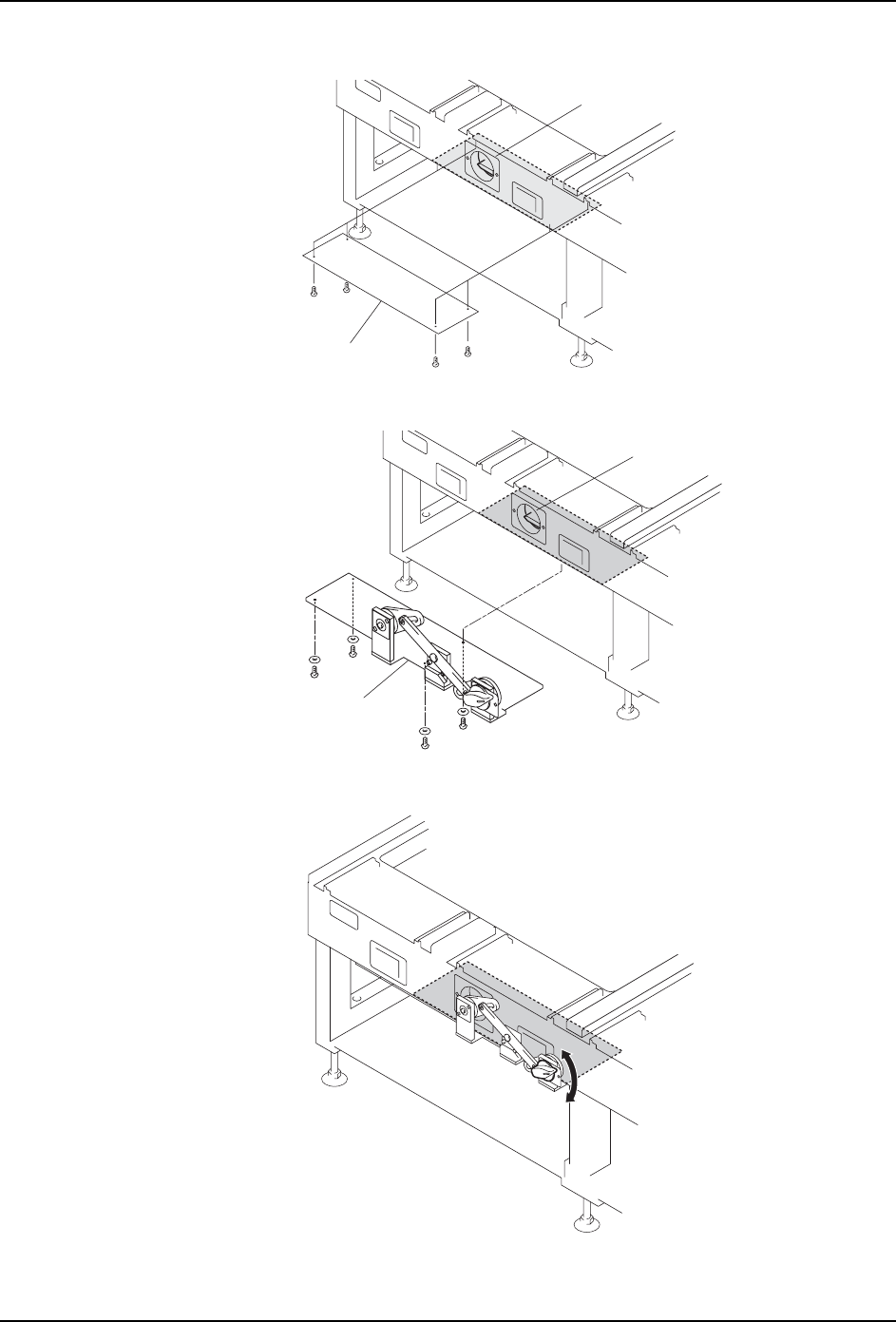

3. 请拆除基座的主电源开关后面的盖板。
4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。
5. 请确认主电源开关的 ON/OFF 是否灵活地移动。
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
Џ⬉⑤ᓔ݇
212))ऩܗ
0(&6
Џ⬉⑤ᓔ݇
01MEC-0558
OFF
ON
5. 基本操作 QD029-26
108 NXT 机械手册

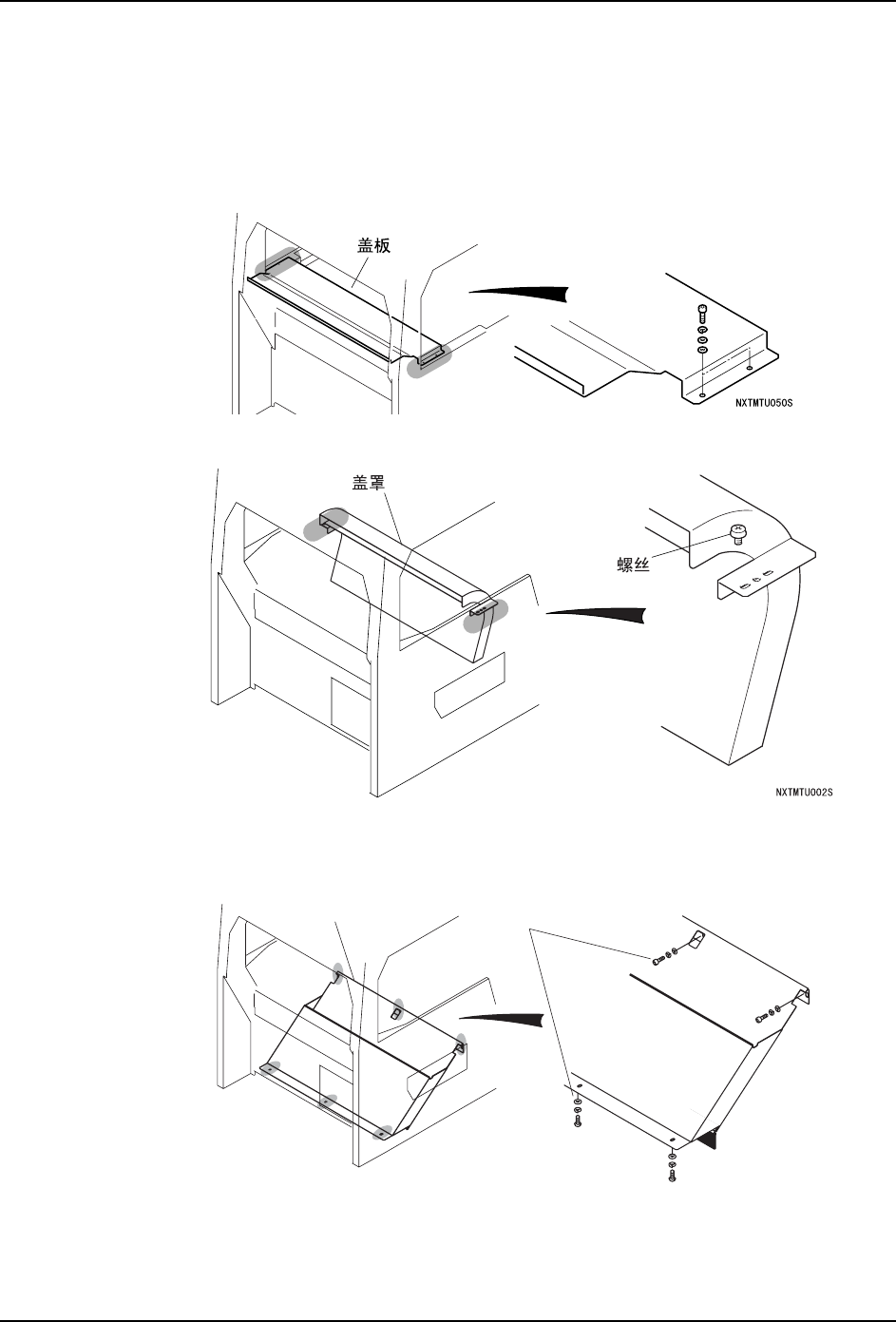

模组的准备
在安装料盘单元 -LT 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相机
的位置。
1. 请拉出模组。（参考 " 5.1 模组的拉出 / 插入 "。）
2. 请拆除供料器安装部的盖板。
3. 请拆下定位螺丝，卸下废料带处理箱。
4. 拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
5. 拆除定位螺丝，废料带处理箱 ( 下侧 )。
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
QD029-26 5. 基本操作
NXT 机械手册 109

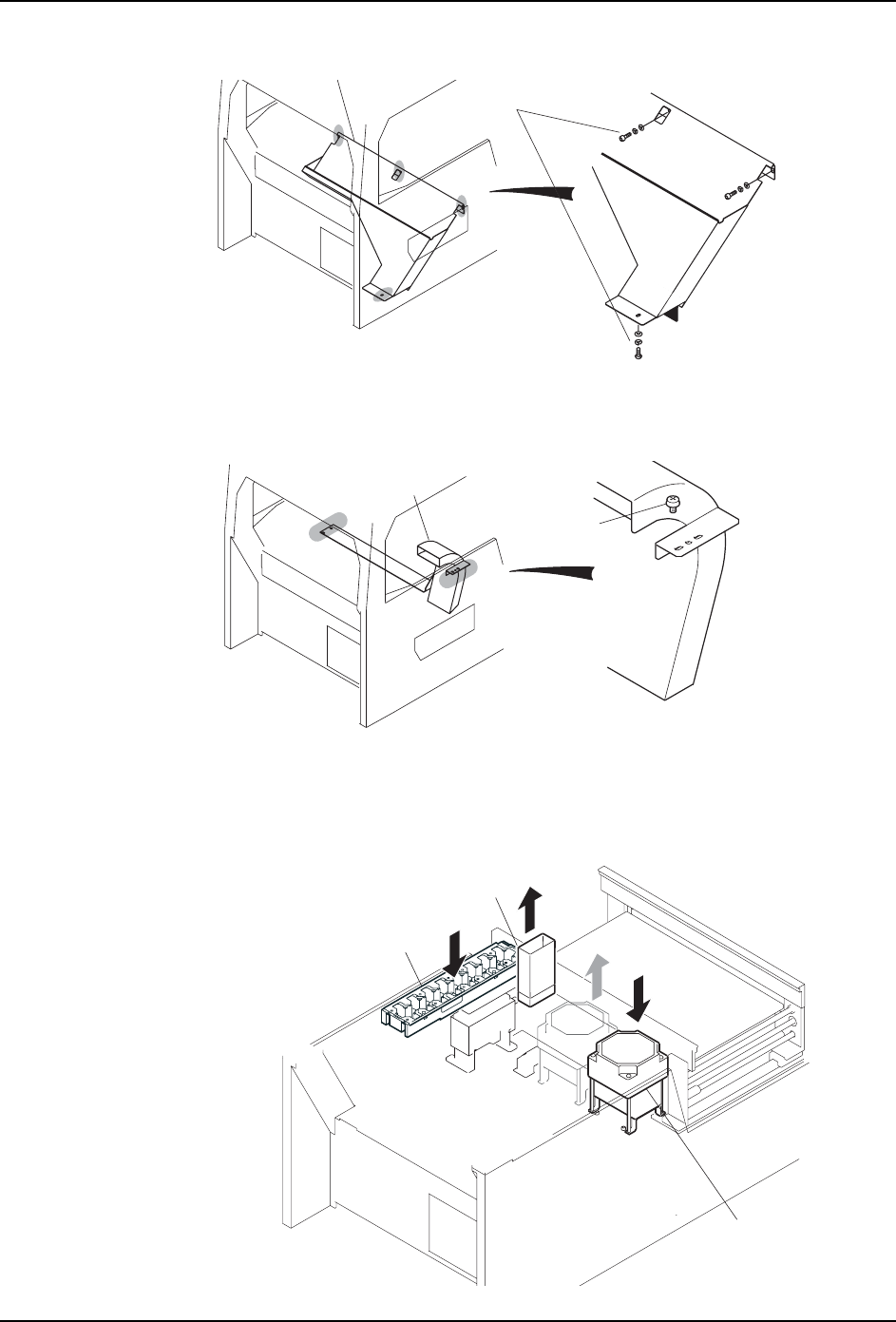

6. 安装对应于料盘 -LT 的吸嘴平台。　
7. 请拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
8. 请安装料盘单元 -LT 用废料带箱 （上侧）。
9. 请拆下不良元件排出盒。
10.移动元件相机的安装位置，变更到模组内的右侧。（参考 " 8.1 元件相机的更换 "。）
11.请安装对应于料盘 -LT 的吸嘴平台。　
ᅮԡ㶎ϱ
0(&6
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
0(&6
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
